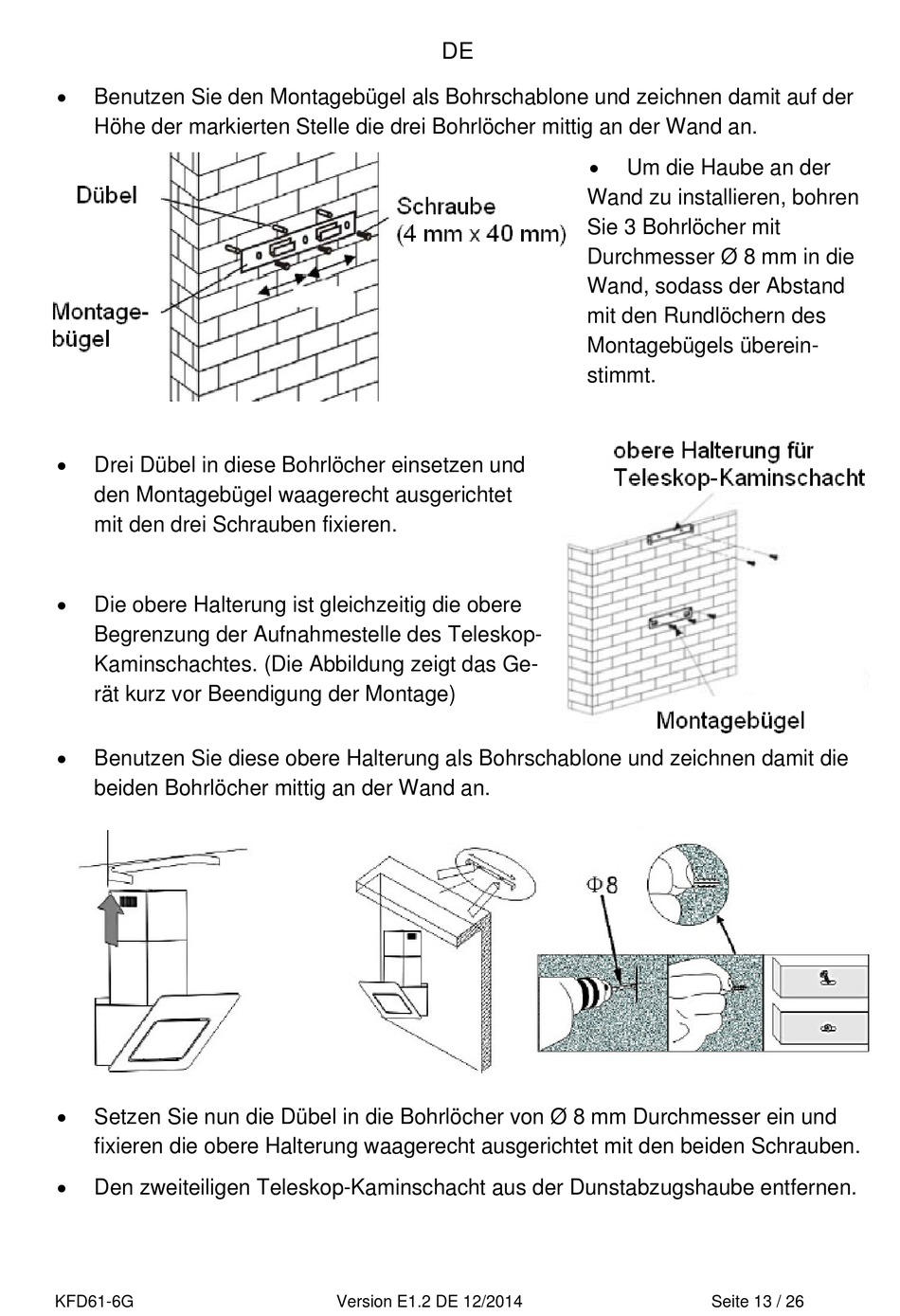

exquisit KFD 61-6G Bedienungsanleitung Seite 13


Benutzen Sie den Montagebügel als Bohrschablone und zeichnen damit auf der
Höhe der markierten Stelle die drei Bohrlöcher mittig an der Wand an.

Drei Dübel in diese Bohrlöcher einsetzen und
den Montagebügel waagerecht ausgerichtet
mit den drei Schrauben fixieren.

Die obere Halterung ist gleichzeitig die obere
Begrenzung der Aufnahmestelle des Teleskop-
Kaminschachtes. (Die Abbildung zeigt das Ge-
rät kurz vor Beendigung der Montage)

Benutzen Sie diese obere Halterung als Bohrschablone und zeichnen damit die
beiden Bohrlöcher mittig an der Wand an.

Setzen Sie nun die Dübel in die Bohrlöcher von Ø 8 mm Durchmesser ein und
fixieren die obere Halterung waagerecht ausgerichtet mit den beiden Schrauben.

Den zweiteiligen Teleskop-Kaminschacht aus der Dunstabzugshaube entfernen.
KFD61-6G
DE
Version E1.2 DE 12/2014

Um die Haube an der
Wand zu installieren, bohren
Sie 3 Bohrlöcher mit
Durchmesser Ø 8 mm in die
Wand, sodass der Abstand
mit den Rundlöchern des
Montagebügels überein-
stimmt.
