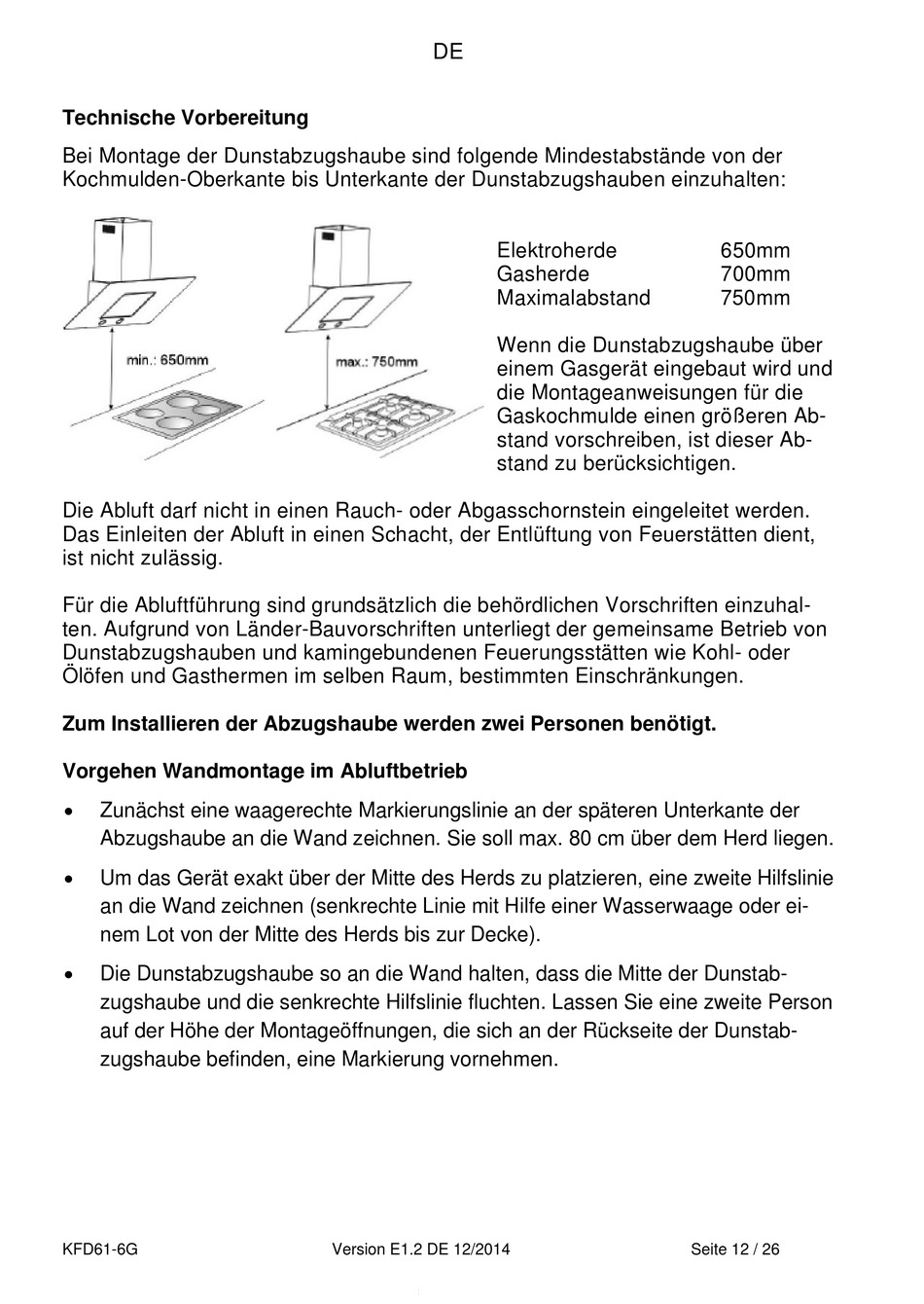

Technische Vorbereitung
Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der
Kochmulden-Oberkante bis Unterkante der Dunstabzugshauben einzuhalten:
Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden.
Das Einleiten der Abluft in einen Schacht, der Entlüftung von Feuerstätten dient,
ist nicht zulässig.
Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhal-
ten. Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von
Dunstabzugshauben und kamingebundenen Feuerungsstätten wie Kohl- oder
Ölöfen und Gasthermen im selben Raum, bestimmten Einschränkungen.
Zum Installieren der Abzugshaube werden zwei Personen benötigt.
Vorgehen Wandmontage im Abluftbetrieb

Zunächst eine waagerechte Markierungslinie an der späteren Unterkante der
Abzugshaube an die Wand zeichnen. Sie soll max. 80 cm über dem Herd liegen.

Um das Gerät exakt über der Mitte des Herds zu platzieren, eine zweite Hilfslinie
an die Wand zeichnen (senkrechte Linie mit Hilfe einer Wasserwaage oder ei-
nem Lot von der Mitte des Herds bis zur Decke).

Die Dunstabzugshaube so an die Wand halten, dass die Mitte der Dunstab-
zugshaube und die senkrechte Hilfslinie fluchten. Lassen Sie eine zweite Person
auf der Höhe der Montageöffnungen, die sich an der Rückseite der Dunstab-
zugshaube befinden, eine Markierung vornehmen.
KFD61-6G
DE
Version E1.2 DE 12/2014
Elektroherde
Gasherde
Maximalabstand
Wenn die Dunstabzugshaube über
einem Gasgerät eingebaut wird und
die Montageanweisungen für die
Gaskochmulde einen größeren Ab-
stand vorschreiben, ist dieser Ab-
stand zu berücksichtigen.
650mm
700mm
750mm
