Martin Christ Alpha 2-4 LDplus Betriebsanleitung Seite 36

36 Aufstellung und Inbetriebnahme
Als Verbindungselemente dienen Zentrier- und Spannringe mit
Flügelschrauben (Kleinflansch-Verbindung nach ISO 28403 bzw.
DIN 2861, siehe nachfolgende Hinweise).
Hinweise zur Verbindung mit Zentrier- und Spannringen:
Oftmals sind nicht korrekt sitzende Kleinflanschverbindungen
zwischen Aggregaten und Schlauchverbindungen die Ursache für
gravierende Vakuumprobleme.
Bitte lösen sie die Verbindung und setzen sie den Zentrierring (mit
innenliegendem Dichtring) erneut zentrisch zwischen die zu
verbindenden Flanschanschlüsse.
Verbindung mit dem Spannring durch Festziehen der Flügelmutter.
Bitte achten sie darauf, dass dabei der Zentrierring nicht verrutscht
bzw. verkantet.

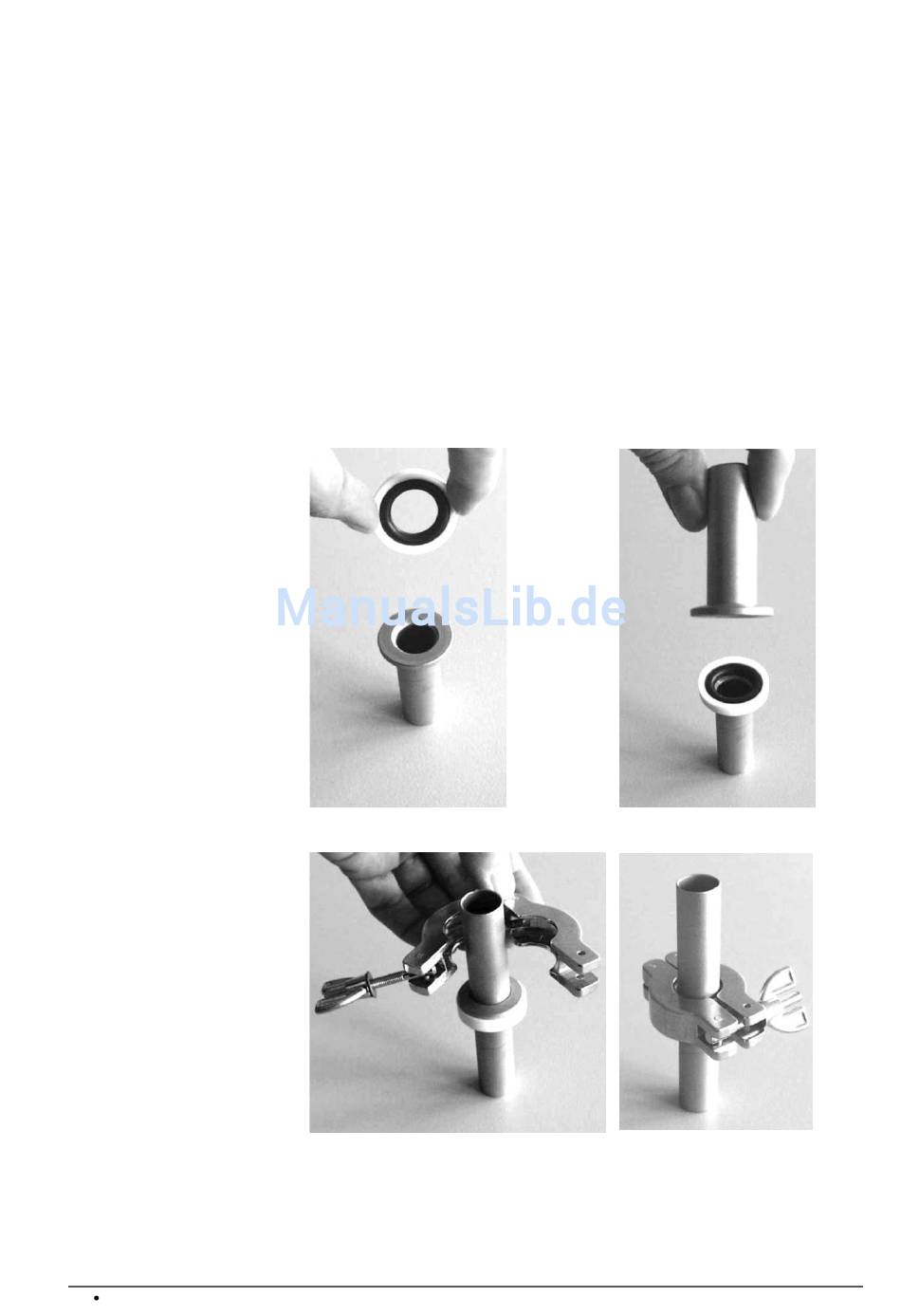

Kleinflansch und Zentrierring
Ansetzen des Spannrings
Installation Vakuummesssonde VSP62/63
Die Vakuummesssonde wird in senkrechter Lage nach oben an
den Vakuumanschluss an der Rückseite der Anlage mittels
Zentrier- und Spannring angeschlossen. Die Anschlussleitung der
Bedienungsanleitung Gefriertrocknungsanlage ALPHA 1-4 LDplus/ ALPHA 2-4 LDplus
Schließen sie dann
Kleinflansch und Zentrierring mit
Kleinflansch
Festziehen des Spannrings
die
