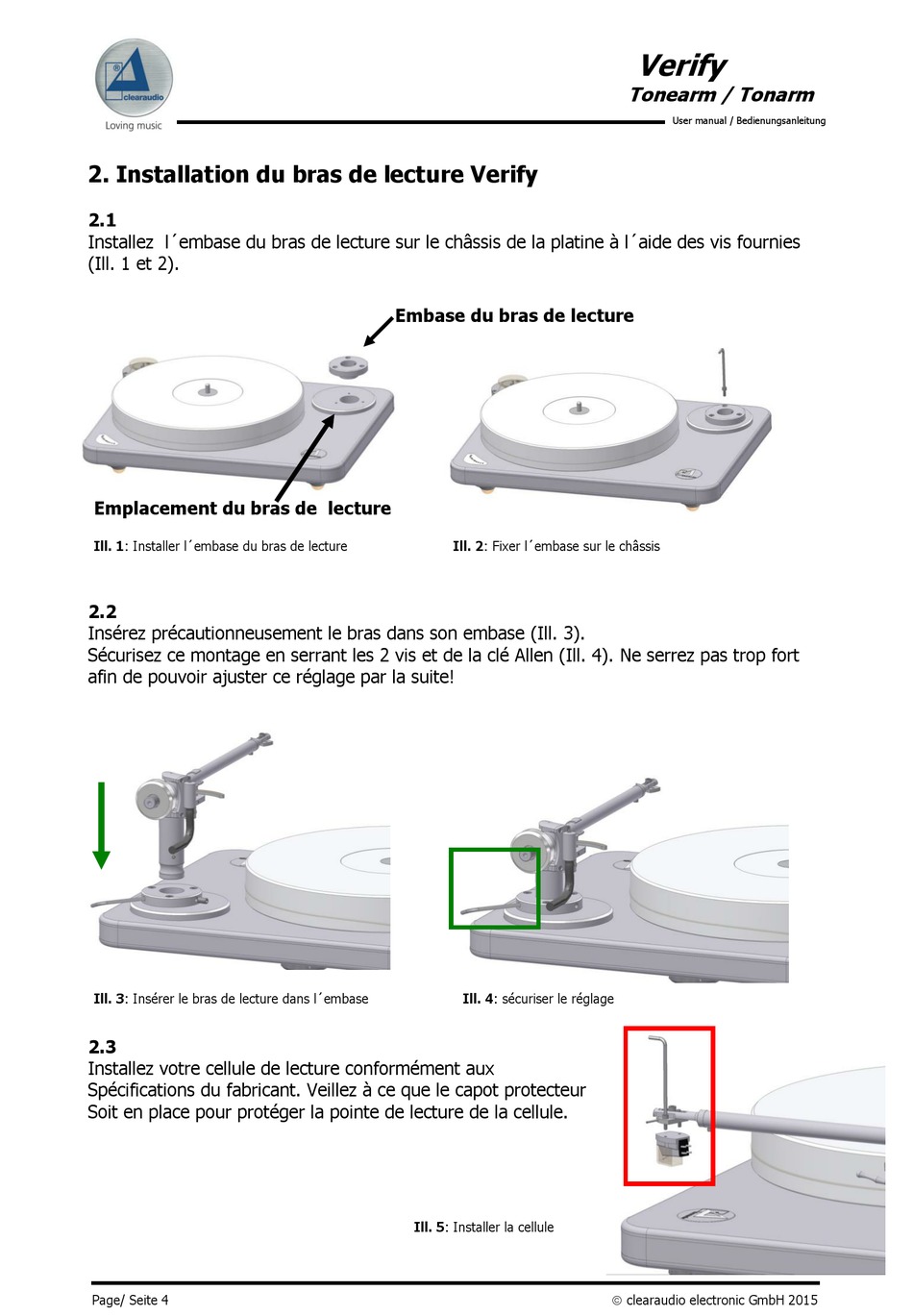

2. Installation du bras de lecture Verify
2.1
Installez l´embase du bras de lecture sur le châssis de la platine à l´aide des vis fournies
(Ill. 1 et 2).
Emplacement du bras de lecture
Ill. 1: Installer l´embase du bras de lecture
2.2
Insérez précautionneusement le bras dans son embase (Ill. 3).
Sécurisez ce montage en serrant les 2 vis et de la clé Allen (Ill. 4). Ne serrez pas trop fort
afin de pouvoir ajuster ce réglage par la suite!
Ill. 3: Insérer le bras de lecture dans l´embase
2.3
Installez votre cellule de lecture conformément aux
Spécifications du fabricant. Veillez à ce que le capot protecteur
Soit en place pour protéger la pointe de lecture de la cellule.
Page/ Seite 4
Embase du bras de lecture
Ill. 2: Fixer l´embase sur le châssis
Ill. 4: sécuriser le réglage
Ill. 5: Installer la cellule
