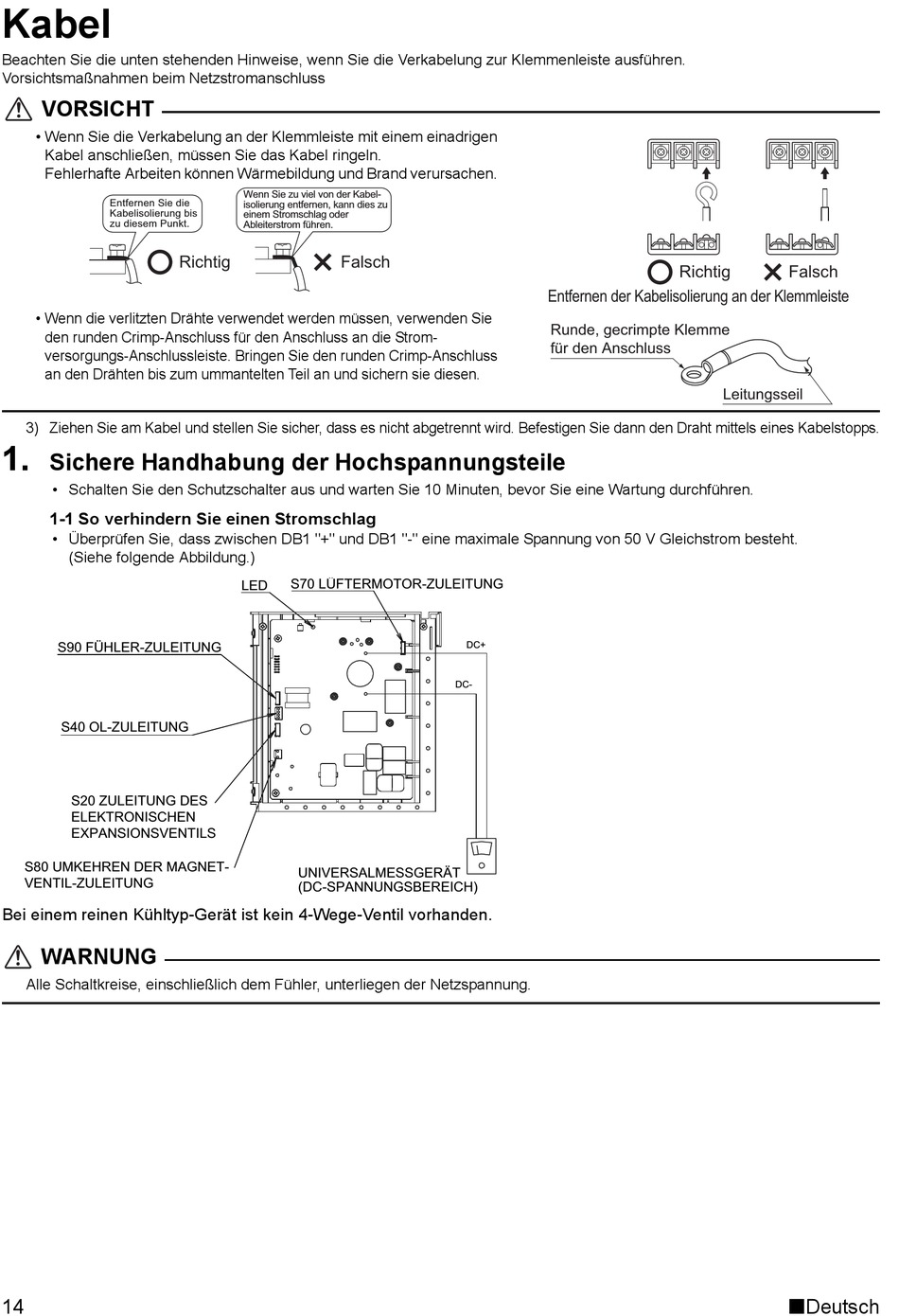

Kabel
Beachten Sie die unten stehenden Hinweise, wenn Sie die Verkabelung zur Klemmenleiste ausführen.
Vorsichtsmaßnahmen beim Netzstromanschluss
VORSICHT
• Wenn Sie die Verkabelung an der Klemmleiste mit einem einadrigen
Kabel anschließen, müssen Sie das Kabel ringeln.
Fehlerhafte Arbeiten können Wärmebildung und Brand verursachen.
Entfernen Sie die
Kabelisolierung bis
zu diesem Punkt.
• Wenn die verlitzten Drähte verwendet werden müssen, verwenden Sie
den runden Crimp-Anschluss für den Anschluss an die Strom-
versorgungs-Anschlussleiste. Bringen Sie den runden Crimp-Anschluss
an den Drähten bis zum ummantelten Teil an und sichern sie diesen.
3) Ziehen Sie am Kabel und stellen Sie sicher, dass es nicht abgetrennt wird. Befestigen Sie dann den Draht mittels eines Kabelstopps.
1.
Sichere Handhabung der Hochspannungsteile
• Schalten Sie den Schutzschalter aus und warten Sie 10 Minuten, bevor Sie eine Wartung durchführen.
1-1 So verhindern Sie einen Stromschlag
• Überprüfen Sie, dass zwischen DB1 "+" und DB1 "-" eine maximale Spannung von 50 V Gleichstrom besteht.
(Siehe folgende Abbildung.)
S90 FÜHLER-ZULEITUNG
S40 OL-ZULEITUNG
S20 ZULEITUNG DES
ELEKTRONISCHEN
EXPANSIONSVENTILS
S80 UMKEHREN DER MAGNET-
VENTIL-ZULEITUNG
Bei einem reinen Kühltyp-Gerät ist kein 4-Wege-Ventil vorhanden.
WARNUNG
Alle Schaltkreise, einschließlich dem Fühler, unterliegen der Netzspannung.
14
Wenn Sie zu viel von der Kabel-
isolierung entfernen, kann dies zu
einem Stromschlag oder
Ableiterstrom führen.
Richtig
Falsch
S70 LÜFTERMOTOR-ZULEITUNG
LED
UNIVERSALMESSGERÄT
(DC-SPANNUNGSBEREICH)
Entfernen der Kabelisolierung an der Klemmleiste
Runde, gecrimpte Klemme
für den Anschluss
DC+
DC-
Richtig
Falsch
Leitungsseil
Deutsch
