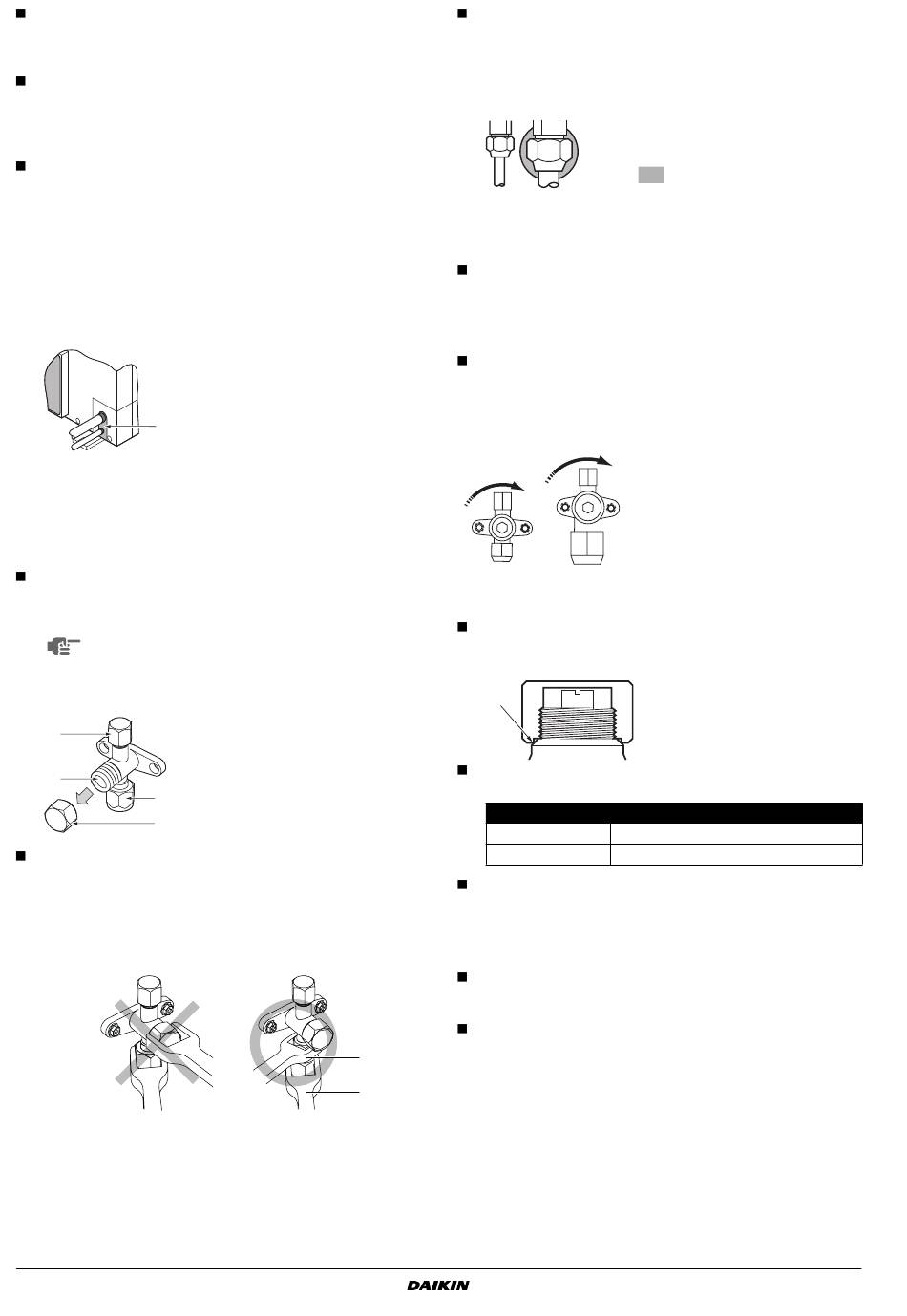

Durch Ausschneiden bzw. -sägen der beiden Schlitze kann wie
in
Abbildung "Bauseitige Rohrleitungen in vier Richtungen"
gezeigt installiert werden.
(Verwenden Sie eine Metallsäge zum Aussägen der Schlitze.)
Um das Anschlussrohr an die Einheit nach unten installieren zu
können, durchstoßen Sie eins der Ausdrücklöcher, indem Sie
den Bereich um dieses Loch mit einem Ø6 mm-Bohrer
durchbohren. (Siehe auch
in vier
Richtungen".)
Nachdem Sie diese Öffnung erzeugt haben, ist es empfehlens-
wert, den Rand der Öffnung sowie den unmittelbaren Bereich
um die Öffnung mit Rostschutzfarbe zu behandeln, um
Rostbildung zu verhindern.
Verhindern des Eindringens von Fremdstoffen
Verschließen Sie die Öffnungen, durch die Sie Rohrleitungen geführt
haben, wie in der Abbildung gezeigt mit Glaserkitt oder Isolier-
material (vor Ort zu beschaffen).
1
Insekten oder Kleintiere, die in das Außengerät eindringen, können
einen Kurzschluss im Schaltkasten verursachen.
Vorsichtsmaßnahmen bei der Handhabung von
Absperrventilen
Die Absperrventile der Verbindungsleitungen zwischen Innen-
und Außengeräten werden werkseitig vor dem Versand
geschlossen.
Das Ventil muss während des Betriebs geöffnet
bleiben.
Die Namen der Teile des Absperrventils sind in der Abbildung
aufgeführt.
1
2
3
4
Da die Seitenblenden verbogen werden können, wenn nur ein
Drehmomentschlüssel zum Lösen oder Anziehen der Bördel-
muttern verwendet wird, verschließen Sie das Absperrventil
immer zuerst mit einem Schraubenschlüssel, und verwenden
Sie anschließend den Drehmomentschlüssel.
Legen Sie keine Schraubenschlüssel auf der Abdeckung des
Ventils ab.
1
Schraubenschlüssel
2
Drehmomentschlüssel
Ein zu starkes Drehmoment kann die Innenfläche des
Absperrventils deformieren und verursachen, dass das Gas
innen am Ventil ausläuft und die Bördelmutter eventuell bricht.
Wenden Sie keine Kraft auf die Ventilabdeckung an, dies kann
den Austritt von Kältemittel zur Folge haben.
Installationsanleitung
7
Abbildung "Bauseitige Rohrleitungen
1
Glaserkitt oder Isoliermaterial
(vor Ort zu beschaffen)
1
Wartungsöffnung
2
Absperrventil
3
Bauseitiger
Rohrleitungsanschluss
4
Ventilabdeckung
1
2
Verwenden Sie bei Kühlbetrieb bei niedriger Umgebungs-
temperatur sowie bei Betrieb der Einheit bei niedrigen
Druckverhältnissen Dichtungsstücke aus Silikon oder ähnliches
Dichtungsmaterial, um ein Einfrieren der Bördelmuttern des
Gasabsperrventils (siehe Abbildung) zu verhindern. Das Einfrieren
der Bördelmuttern kann den Austritt von Kältemittel verursachen.
Verwendung des Absperrventils
Verwenden Sie 4 mm- und 6 mm-Sechskantschraubenschlüssel.
Öffnen des Ventils
1.
Setzen Sie den Sechskantschraubenschlüssel an der Ventil-
stange an, und drehen Sie sie entgegen dem Uhrzeigersinn.
2.
Stoppen Sie, wenn sich die Ventilstange nicht mehr drehen lässt.
Das Ventil ist jetzt geöffnet.
Schließen des Ventils
1.
Setzen Sie den Sechskantschraubenschlüssel an der Ventil-
stange an, und drehen Sie sie im Uhrzeigersinn.
2.
Stoppen Sie, wenn sich die Ventilstange nicht mehr drehen lässt.
Das Ventil ist jetzt geschlossen.
B
A
Warnhinweise zur Handhabung der Ventilabdeckung
Der Pfeil zeigt, ab wann die Ventilabdeckung als geschlossen
gilt. (siehe Abbildung).
Vermeiden Sie Beschädigungen.
Achten Sie darauf, die Ventilabdeckung nach Betätigung des
Ventils ordnungsgemäß festzuziehen.
Flüssigkeitsleitung
Gasleitung
Überprüfen Sie nach dem Anbringen der Abdeckung, ob
Kältemittelgas austritt.
Warnhinweise zur Handhabung der Wartungsöffnung
Verwenden Sie immer einen flexiblen Einfüllschlauch mit einem
Schraderöffner und einem Ventil, um die Rückgewinnung des
verbleibenden Kältemittels im Einfüllschlauch zu ermöglichen.
Bringen
Sie
anschließend
ordnungsgemäß an.
Anziehdrehmoment: 11,5~13,9 N•m
Dichtungsstück aus Silikon
(Stellen Sie sicher, dass sämtliche
Lücken verschlossen sind.)
Schließrichtung
A
Flüssigkeitsseite
B
Gasseite
Anzugsdrehmoment
13,5~16,5 N•m
22,5~27,5 N•m
die
Ventilabdeckung
wieder
RZQS71~140D7V1B + RZQS71D2V1B
Klimageräte der Baureihe Split
4PW49302-1B
