Montagevorbereitung

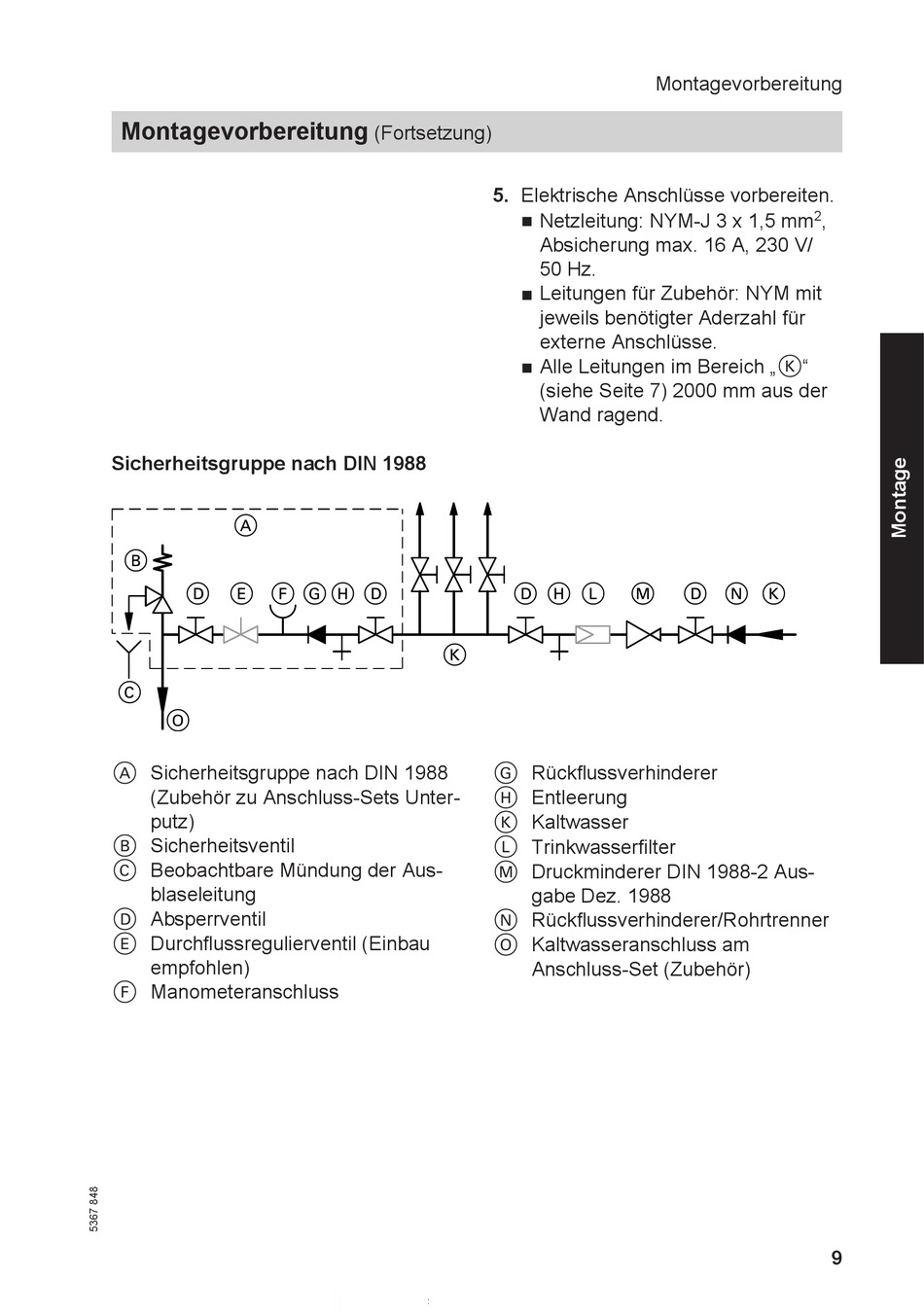

Sicherheitsgruppe nach DIN 1988
A Sicherheitsgruppe nach DIN 1988
(Zubehör zu Anschluss-Sets Unter-
putz)
B Sicherheitsventil
C Beobachtbare Mündung der Aus-
blaseleitung
D Absperrventil
E Durchflussregulierventil (Einbau
empfohlen)
F Manometeranschluss
(Fortsetzung)
5. Elektrische Anschlüsse vorbereiten.
■ Netzleitung: NYM-J 3 x 1,5 mm
Absicherung max. 16 A, 230 V/
50 Hz.
■ Leitungen für Zubehör: NYM mit
jeweils benötigter Aderzahl für
externe Anschlüsse.
■ Alle Leitungen im Bereich „K"
(siehe Seite 7) 2000 mm aus der
Wand ragend.
G Rückflussverhinderer
H Entleerung
K Kaltwasser
L Trinkwasserfilter
M Druckminderer DIN 1988-2 Aus-
gabe Dez. 1988
N Rückflussverhinderer/Rohrtrenner
O Kaltwasseranschluss am
Anschluss-Set (Zubehör)
