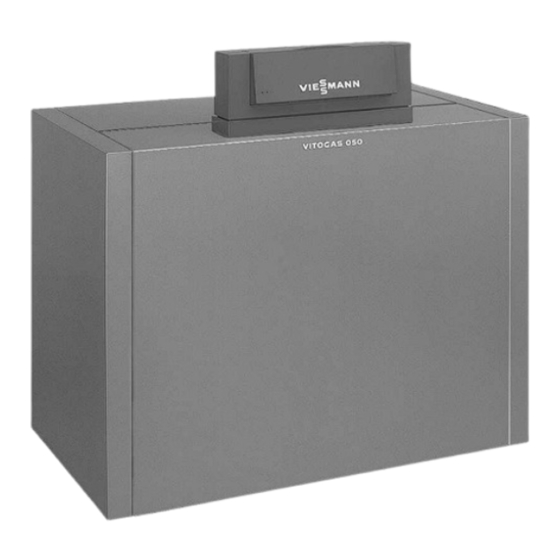

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitogas 050 Typ GS0A Nenn-Wärmeleistung 72 bis 140 kW Gas-Heizkessel Erdgas- und Flüssiggas-Ausführung VITOGAS 050 Nach Montage entsorgen! 5851 764 3/2006...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Vorschriften hinweise Beachten Sie bei Arbeiten Achtung die gesetzlichen Vorschriften zur Dieses Zeichen warnt vor Unfallverhütung, Sach- und Umweltschäden. die gesetzlichen Vorschriften zum Umweltschutz, die berufsgenossenschaftlichen Angaben mit dem Wort Hinweis ent-... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung Produktinformation ..................Montagevorbereitung.................. Vor der Aufstellung .................. Mindestabstände ..................Montageablauf Strömungssicherung anbauen ..............Heizkessel aufstellen und ausrichten ............Wärmedämmung anbauen ................Aussenbleche anbauen ................10 Brenner anschließen................... 12 Regelungsunterteil anbauen ............... 13 Elektrisch anschließen................15 Abgasseitig anschließen ................17 Gasseitig anschließen ................ -
Seite 4: Produktinformation
Produktinformation Vitogas 050, GS0A Nenn-Wärmeleistung 72 bis 140 kW Vorgerichtet für den Betrieb mit Erdgas E. Mit einem Umstellsatz auf anderes Erdgas bzw. Flüssiggas umstellbar. Montagevorbereitung Vor der Aufstellung Strömungssicherung montieren, bevor der Heizkessel am endgültigen Standort steht. Mindestabstände Achtung Um Geräteschäden zu vermei- Zur einfachen Montage und Wartung den, Heizkessel zum Transport... - Seite 5 Montagevorbereitung (Fortsetzung) Nenn-Wärme- leistung 1000 1100 1200 1300...
-
Seite 6: Strömungssicherung Anbauen
Strömungssicherung anbauen 1. Dichtflächen reinigen. 2. Dichtmaterial aus beiliegender Tube auftragen. Dichtflächen von innen dicht strei- Dichtstellen müssen abgasdicht chen (siehe Illustration Arbeits- sein. schritt 6.). -
Seite 7: Heizkessel Aufstellen Und Ausrichten
Heizkessel aufstellen und ausrichten Bei Aufstellung des Heizkessels ist folgendes zu beachten: Beutel mit Typenschild und Manome- Heizkessel in der Nähe des ter von Zugankerstange abnehmen Schornsteins aufstellen. und aufbewahren. Besonderes Fundament nicht erfor- Typenschild später hinten rechts auf derlich. das Oberblech kleben. -
Seite 8: Wärmedämmung Anbauen
Wärmedämmung anbauen Hinweis zur Wärmedämm-Matte: Mit schwarzer Seite nach außen über Tauchhülse stecken. Mit Federhaken befestigen. Neben Brennerplatte jeweils nach innen umschlagen. - Seite 9 Wärmedämmung anbauen (Fortsetzung)
-
Seite 10: Aussenbleche Anbauen
Aussenbleche anbauen... - Seite 11 Aussenbleche anbauen (Fortsetzung) A Rückstromblech B Vorderes Oberblech für Vitotronic 100, Typ KC4 und Vitotronic 200, Typ KW5 C Vorderes Oberblech für Vitotronic 100, Typ GC1...
-
Seite 12: Brenner Anschließen
Brenner anschließen 1. Nur bei Vitotronic 100, Typ KC4 3. Stecker aNS, fA, dF, aYA, fAa, und Vitotronic 100, Typ KW5: gÖ, dG, dH, gF, aA in Gasfeue- Erweiterung für zweistufigen Bren- rungsautomat einstecken. ner am Mittelblech anschrauben. Montageanleitung Leitung fA liegt der Wärmedäm- Erweiterung für zweistufigen mung bei. -
Seite 13: Regelungsunterteil Anbauen
Brenner anschließen (Fortsetzung) Leitung mit Stecker lÖ zum lin- 5. Leitung fA durch Öffnung im vor- ken Gaskombiregler führen und deren Oberblech nach oben füh- Steckverbindung lÖ zusammen- ren. stecken. Stecker dF: Überlängen der Leitungen bündeln Montageanleitung und mit Kabelbindern am Mittelblech Anschlussleitung für befestigen. - Seite 14 Regelungsunterteil anbauen (Fortsetzung) Vitotronic 100, Typ KC4 und Vitotronic 200, Typ KW5 A Fühler B Tauchhülse § Kesseltemperatursensor mit Ste- cker §...
-
Seite 15: Elektrisch Anschließen
Regelungsunterteil anbauen (Fortsetzung) Vitotronic 100, Typ GC1 A Fühler B Tauchhülse § Kesseltemperatursensor mit Ste- cker § Elektrisch anschließen Anschlüsse an das Regelungs- unterteil siehe Montageanlei- Die Netzleitung liegt in der Verpa- tung Kesselkreisregelung. ckung der Regelung. 230 V-Leitungen und Kleinspan- nungsleitungen getrennt bündeln. - Seite 16 Elektrisch anschließen (Fortsetzung) A 230 V-Leitungen B Kleinspannungsleitungen...
-
Seite 17: Abgasseitig Anschließen
Abgasseitig anschließen Der Querschnitt der Abgasrohre muss 1. Abgasanschluss auf kürzestem dem des Stutzens der Strömungssi- Weg vornehmen. Scharfe Knicke cherung entsprechen. vermeiden. 2. Messöffnung im Abgasrohr erstel- len und verschließen. 3. Abgasrohr wärmedämmen. A Messöffnung 10 mm... -
Seite 18: Gasseitig Anschließen
Gasseitig anschließen 1. Gasanschluss nach TRGI '86/96 bzw. TRF 1996 erstellen. Gasanschluss: R 1 2. Dichtheitsprüfung durchführen. Achtung Überhöhter Prüfdruck führt zu Schäden am Gaskombi- regler. Max. Prüfüberdruck: 150 mbar. Bei höherem Druck für Leck- suche: Heizkessel von der Hauptleitung trennen (Ver- schraubung lösen). -
Seite 19: Sicherheitsanschlüsse
Heizwasserseitig anschließen (Fortsetzung) 1. Heizungsanlage gründlich spülen, besonders bei Anschluss des Heiz- kessels an eine vorhandene Hei- zungsanlage. 2. Heizkreise anschließen. A Manometer B Kesselvorlauf R 2 C Kesselrücklauf R 2 D Sicherheitsrücklauf/Entleerung Sicherheitsanschlüsse Die Heizkessel sind mit einem Sicher- heitsventil auszurüsten, das bauteil- geprüft, der TRD 721 entsprechend und je nach ausgeführter Anlage... -
Seite 20: Sicherheitsleitungen Installieren
Sicherheitsanschlüsse (Fortsetzung) Sicherheitsleitungen installieren Achtung Versperrte Verbindungsleitun- gen beeinträchtigen die Funk- tion des Sicherheitsventils. Keine Pumpen, Armaturen oder Verengungen in Verbin- dungsleitung zwischen Heiz- kessel und Sicherheitsventil einbauen. Mindestquerschnitte Nenn-Wärmeleistung 72 bis 96 kW 108 bis 140 kW Eintrittsanschluss Sicherheitsventil DN 20 (R ¾) DN 25 (R 1) Ausblaseleitung Sicherheitsventil... - Seite 24 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
