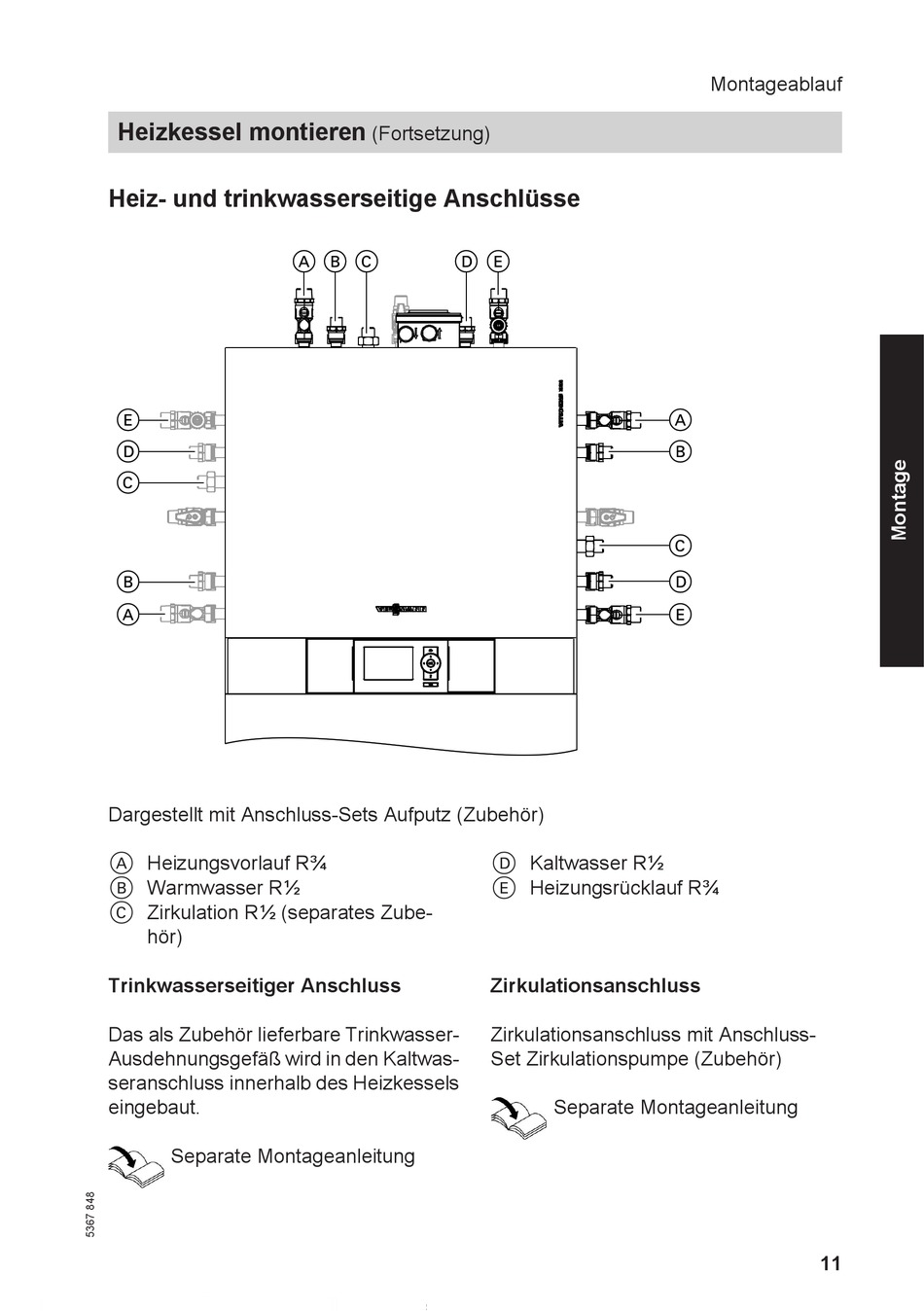

Heizkessel montieren
Heiz- und trinkwasserseitige Anschlüsse
Dargestellt mit Anschluss-Sets Aufputz (Zubehör)
A Heizungsvorlauf R¾
B Warmwasser R½
C Zirkulation R½ (separates Zube-
hör)
Trinkwasserseitiger Anschluss
Das als Zubehör lieferbare Trinkwasser-
Ausdehnungsgefäß wird in den Kaltwas-
seranschluss innerhalb des Heizkessels
eingebaut.
Separate Montageanleitung
(Fortsetzung)
D Kaltwasser R½
E Heizungsrücklauf R¾
Zirkulationsanschluss
Zirkulationsanschluss mit Anschluss-
Set Zirkulationspumpe (Zubehör)
Montageablauf
Separate Montageanleitung
11
