Montagevorbereitung
410
398
361
320
80
50
140
330
220
55
50
600
(Fortsetzung)

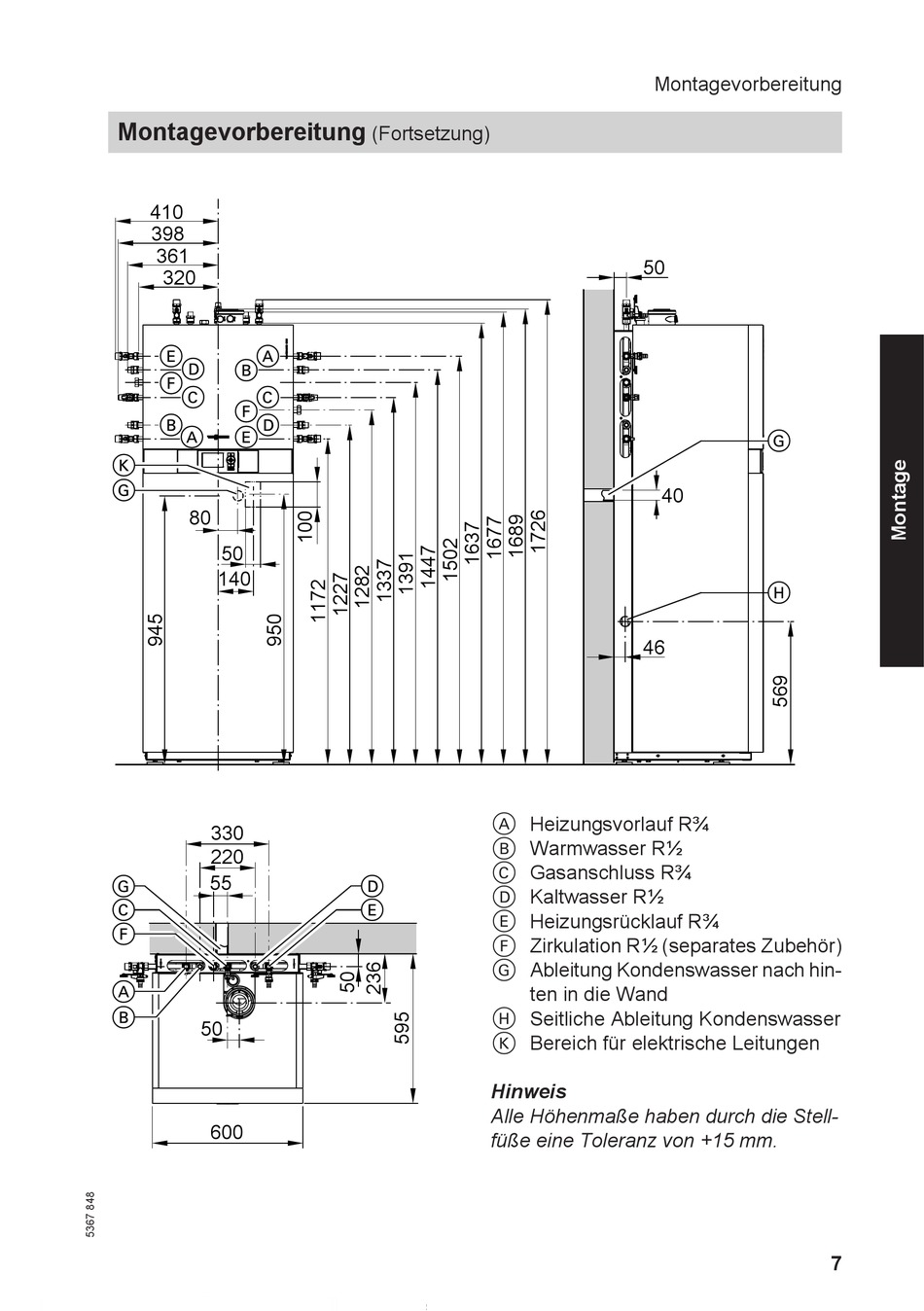

A Heizungsvorlauf R¾
B Warmwasser R½
C Gasanschluss R¾
D Kaltwasser R½
E Heizungsrücklauf R¾
F Zirkulation R½ (separates Zubehör)
G Ableitung Kondenswasser nach hin-
ten in die Wand
H Seitliche Ableitung Kondenswasser
K Bereich für elektrische Leitungen
Hinweis
Alle Höhenmaße haben durch die Stell-
füße eine Toleranz von +15 mm.
