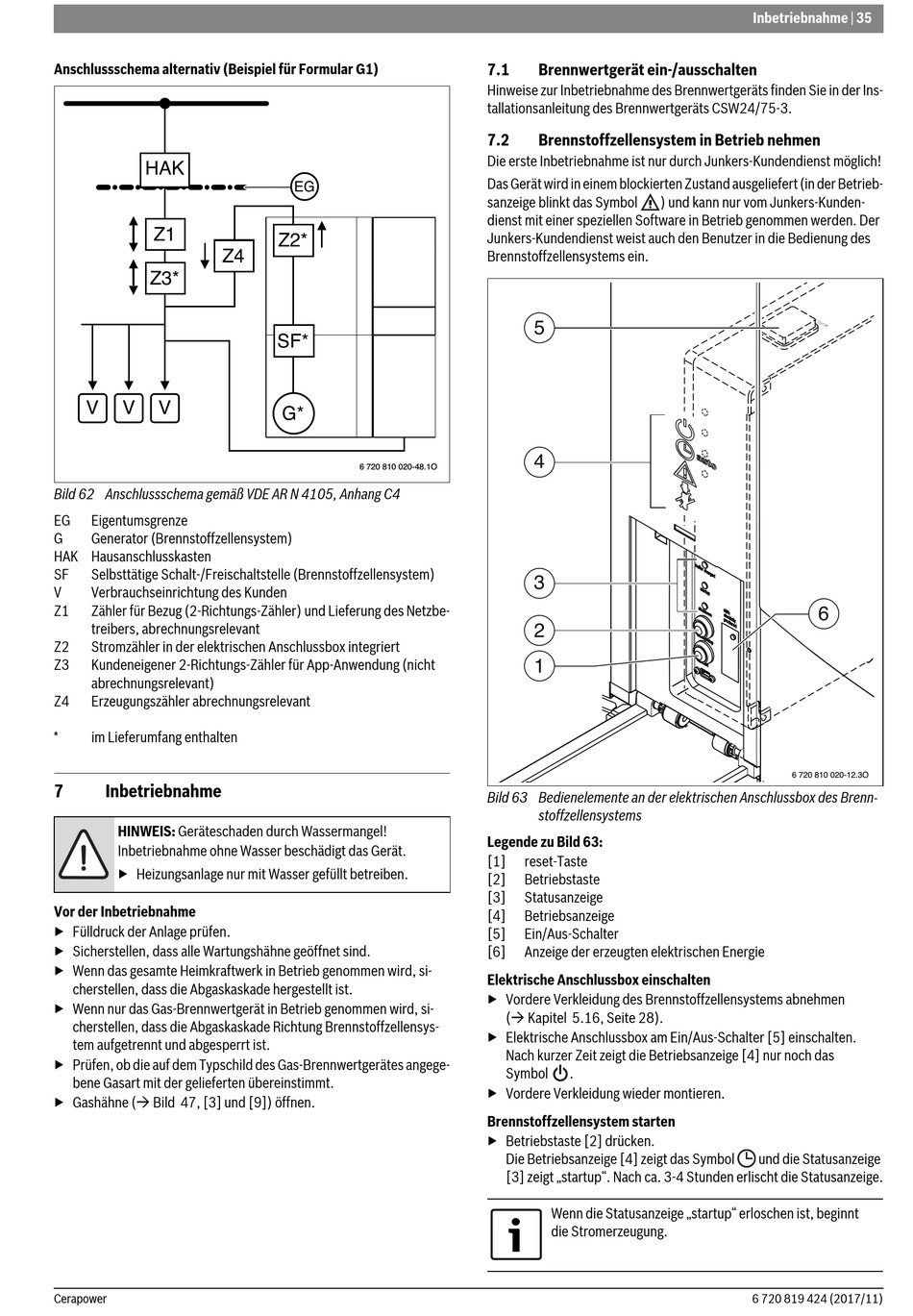

Anschlussschema alternativ (Beispiel für Formular G1)
HAK
Z1
Z4
Z3*
V V V
Bild 62 Anschlussschema gemäß VDE AR N 4105, Anhang C4
EG Eigentumsgrenze
G Generator (Brennstoffzellensystem)
HAK Hausanschlusskasten
SF Selbsttätige Schalt-/Freischaltstelle (Brennstoffzellensystem)
V Verbrauchseinrichtung des Kunden
Z1 Zähler für Bezug (2-Richtungs-Zähler) und Lieferung des Netzbe-
treibers, abrechnungsrelevant
Z2 Stromzähler in der elektrischen Anschlussbox integriert
Z3 Kundeneigener 2-Richtungs-Zähler für App-Anwendung (nicht
abrechnungsrelevant)
Z4 Erzeugungszähler abrechnungsrelevant
* im Lieferumfang enthalten
7

Inbetriebnahme

HINWEIS: Geräteschaden durch Wassermangel!
Inbetriebnahme ohne Wasser beschädigt das Gerät.
▶ Heizungsanlage nur mit Wasser gefüllt betreiben.
Vor der Inbetriebnahme
▶ Fülldruck der Anlage prüfen.
▶ Sicherstellen, dass alle Wartungshähne geöffnet sind.
▶ Wenn das gesamte Heimkraftwerk in Betrieb genommen wird, si-
cherstellen, dass die Abgaskaskade hergestellt ist.
▶ Wenn nur das Gas-Brennwertgerät in Betrieb genommen wird, si-
cherstellen, dass die Abgaskaskade Richtung Brennstoffzellensys-
tem aufgetrennt und abgesperrt ist.
▶ Prüfen, ob die auf dem Typschild des Gas-Brennwertgerätes angege-
bene Gasart mit der gelieferten übereinstimmt.
▶ Gashähne ( Bild 47, [3] und [9]) öffnen.
Cerapower
EG
Z2*
SF*
G*
6 720 810 020-48.1O
7.1 Brennwertgerät ein-/ausschalten
Hinweise zur Inbetriebnahme des Brennwertgeräts finden Sie in der Ins-
tallationsanleitung des Brennwertgeräts CSW24/75-3.
7.2

Brennstoffzellensystem in Betrieb nehmen

Die erste Inbetriebnahme ist nur durch Junkers-Kundendienst möglich!
Das Gerät wird in einem blockierten Zustand ausgeliefert (in der Betrieb-
sanzeige blinkt das Symbol ) und kann nur vom Junkers-Kunden-
dienst mit einer speziellen Software in Betrieb genommen werden. Der
Junkers-Kundendienst weist auch den Benutzer in die Bedienung des
Brennstoffzellensystems ein.
5
4
3
2
1
Bild 63 Bedienelemente an der elektrischen Anschlussbox des Brenn-
stoffzellensystems
Legende zu Bild 63:
[1] reset-Taste
[2] Betriebstaste
[3] Statusanzeige
[4] Betriebsanzeige
[5] Ein/Aus-Schalter
[6] Anzeige der erzeugten elektrischen Energie
Elektrische Anschlussbox einschalten
▶ Vordere Verkleidung des Brennstoffzellensystems abnehmen
( Kapitel 5.16, Seite 28).
▶ Elektrische Anschlussbox am Ein/Aus-Schalter [5] einschalten.
Nach kurzer Zeit zeigt die Betriebsanzeige [4] nur noch das
Symbol .
▶ Vordere Verkleidung wieder montieren.
Brennstoffzellensystem starten
▶ Betriebstaste [2] drücken.
Die Betriebsanzeige [4] zeigt das Symbol
[3] zeigt „startup". Nach ca. 3-4 Stunden erlischt die Statusanzeige.
Wenn die Statusanzeige „startup" erloschen ist, beginnt
die Stromerzeugung.
Inbetriebnahme | 35
6
6 720 810 020-12.3O
und die Statusanzeige
