2.6

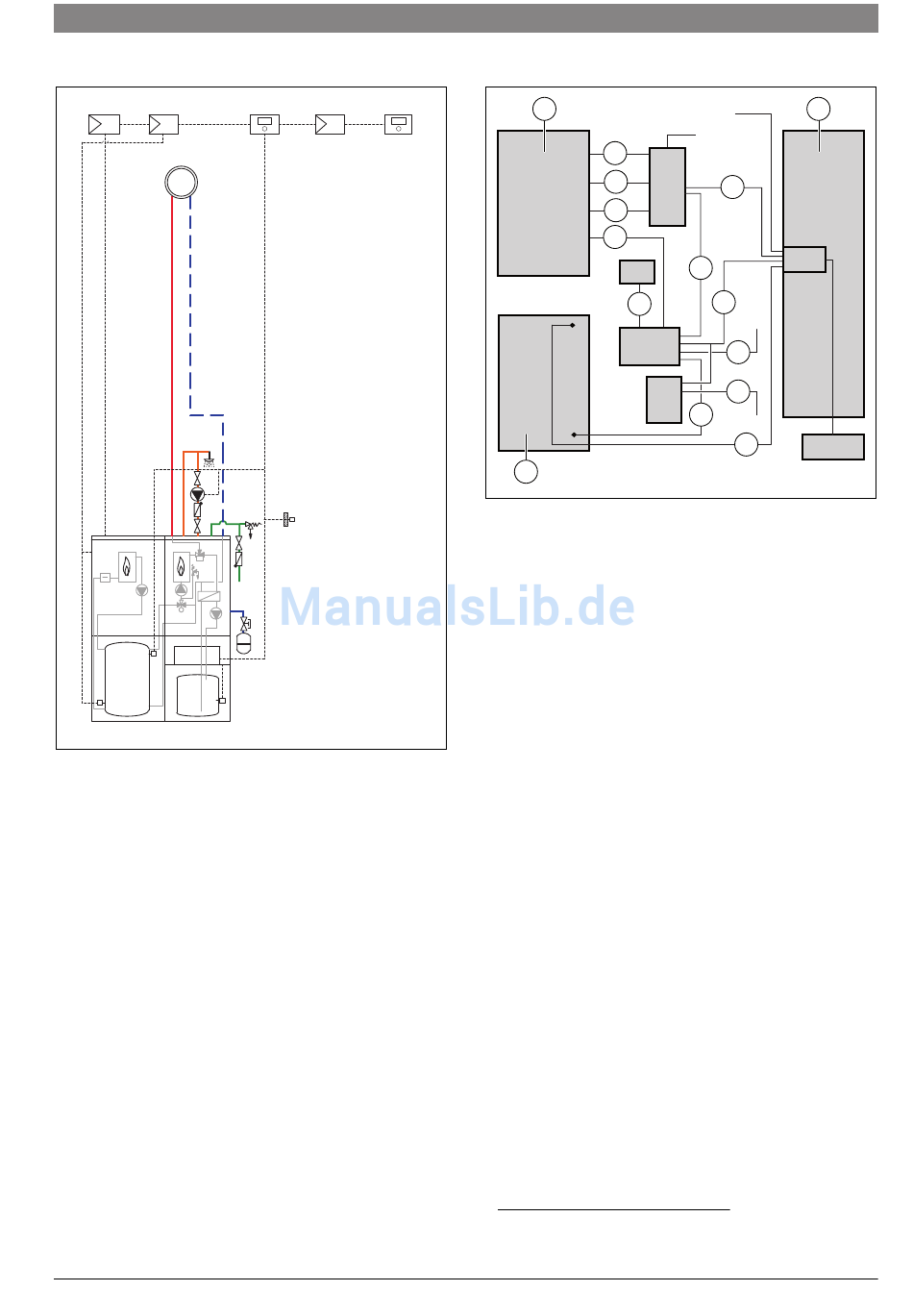

Hydraulikschema

C-BZ MB-FC
1 1
PW2
000
?
J
TS3
FSS
FC10
Bild 7
1 Modul am Heimkraftwerk
2 Modul am Heimkraftwerk oder an der Wand
5 Modul an der Wand
HT 3 Basiscontroller
C-BZ elektrische Anschlussbox
In1 Pufferspeicher-Temperaturfühler unten
TW1 Pufferspeicher-Temperaturfühler oben
MB-FC Steuer- und Kommunikationsmodul
MB LAN2 Kommunikationsmodul MB LAN2
CW 400 Bedieneinheit
Cerapower
HT 3 MB-Lan2 CW 400
1 5
T1
(TW)
6 720 857 015-01.1T
2.7

Elektrische Verdrahtung

1
2
TW1
In1
3
Bild 8
Baugruppen:
AF Außentemperaturfühler
HT Basiscontroller im Brennwertgerät
C-BZ Elektrische Anschlussbox
In1 Pufferspeicher-Temperaturfühler unten
TW1 Pufferspeicher-Temperaturfühler oben
MB-FC Steuer- und Kommunikationsmodul
KM Kommunikationsmodul MB LAN2
CW 400 Bedieneinheit
Z3 Kundeneigener 2-Richtungs-Zähler für App-Anwendung
(nicht abrechnungsrelevant)
[1] Brennstoffzellensystem
[2] Brennwertgerät
[3] Pufferspeicher
Verbindungsleitungen:
[A] RS-485-Kommunikation
[B] USB-Schnittstelle für Service Brennstoffzellensystem
[C] Steuersignale
[D] 230 V für Brennstoffzellensystem
[E] 230 V für Brennwertgerät
[F] Spannungsversorgung und Signalisierung für Steuer- und Kom-
munikationsmodul
[G] EMS-BUS
[H] LAN (Ethernet) Steuer- und Kommunikationsmodul (Kabel nicht
im Lieferumfang enthalten)
[I] LAN (Ethernet) Kommunikationsmodul MB LAN2 (Kabel nicht im
Lieferumfang enthalten)
[J] Temperaturfühler TW1 (schwarz)
[K] Temperaturfühler In1 (grau)
[L] Datenleitung zwischen kundeneigenem 2-Richtungs-Zähler und
MB-FC (Kabel nicht im Lieferumfang enthalten)
Zum Anschluss der Module ist ein Router mit zwei freien RJ45-Buchsen
erforderlich (für die Kabel H und I).
1) Zur Wandmontage vorgesehen. Beachten Sie für nähere Informationen die Ins-
tallationsanleitungen des Moduls.
Angaben zum Produkt | 11
AF
230 V AC
D
C
C-BZ E
B
A
F
Z3
G
L
LAN
MB-FC
H
I
KM
K
LAN
J
1)
6 720 819 424 (2017/11)
2
HT
CW 400
6 720 815 295-02.3O
