Einbauen Des Lautsprechers; Scharnierabdeckung; Entfernen Der Scharnierabdeckungen - Dell Precision 3530 Servicehandbuch

Einbauen des Lautsprechers

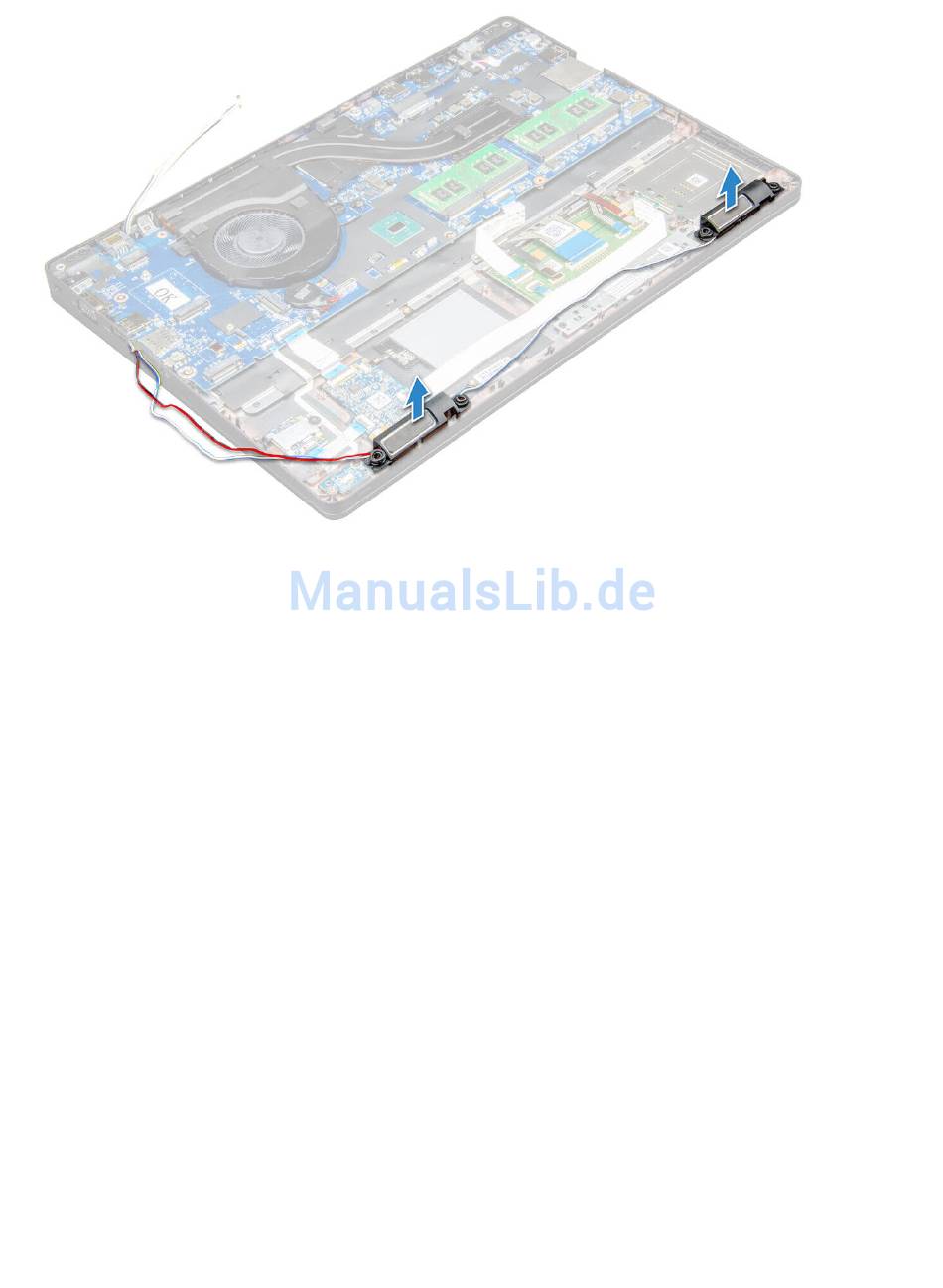

1 Setzen Sie die Lautsprecher in die Steckplätze im Notebook ein.
2 Führen Sie das Lautsprecherkabel durch die Halteklammern durch die Kabelführung.
3 Schließen Sie das Kabel des Lautsprechers und der LED-Platine an das Notebook an.
4 Bauen Sie folgende Komponenten ein:
a Gehäuserahmen
b SSD-Karte
c WLAN-Karte
d Akku
e Bodenabdeckung
5 Folgen Sie den Anweisungen unter

Scharnierabdeckung

Entfernen der Scharnierabdeckungen

1 Folgen Sie den Anweisungen unter
2 Entfernen Sie folgende Komponenten:
a Bodenabdeckung
b Akku
3 So entfernen Sie die Scharnierabdeckungen:
a Entfernen Sie die M2x3-Schrauben, mit denen die Scharnierabdeckung am Notebook befestigt ist [1].
b Entfernen Sie die Scharnierabdeckung vom Notebook [2].
42 Ausbau und Wiedereinbau
