Entfernen Der Tastatur - Dell Precision 3530 Servicehandbuch

ANMERKUNG: Hebeln Sie das Tastaturgitter mithilfe eines Kunststoffstifts an den Hebelpunkten ab und arbeiten Sie sich
um das Gitter herum, um es zu entfernen.

Entfernen der Tastatur

1 Folgen Sie den Anweisungen unter
2 Entfernen Sie folgende Komponenten:
a Bodenabdeckung
b Akku
c Tastaturgitter
3 So entfernen Sie die Tastatur:

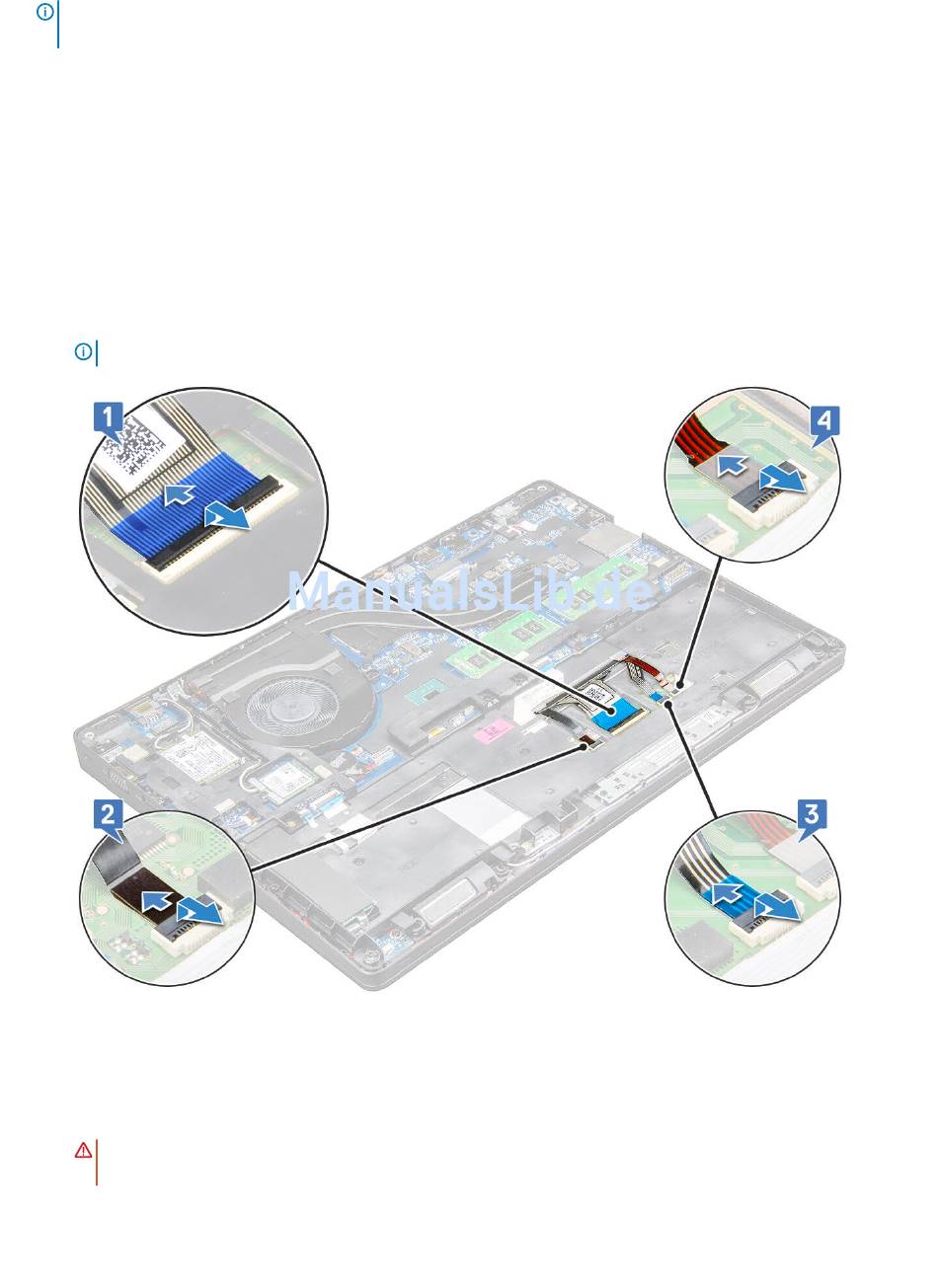

a Heben Sie die Verriegelung an und trennen Sie das Tastaturkabel vom Anschluss am System.
b Heben Sie die Lasche an und trennen Sie das Kabel der Tastaturhintergrundbeleuchtung vom Anschluss am System [2].
ANMERKUNG:
c Heben Sie den Riegel an und trennen Sie das Kabel vom Anschluss auf der Systemplatine [3].
d Heben Sie den Riegel an und trennen Sie das Kabel vom Anschluss auf der Systemplatine [4].
e Drehen Sie das System um und klappen Sie das Notebook so auf, dass das Display zu Ihnen zeigt.
f Entfernen Sie die sechs M2x2,5-Schrauben, mit denen die Tastatur am System befestigt ist [1].
g Lösen Sie die Tastatur von der Unterseite und heben Sie sie zusammen mit dem Tastaturkabel und dem Kabel der
Tastaturhintergrundbeleuchtung vom System [2].
WARNUNG:
Gehäuserahmen, um eine Beschädigung der Kabel zu vermeiden.
Vor der Arbeit an Komponenten im Inneren des
Die Anzahl der Kabel, die getrennt werden müssen, hängt vom Tastaturtyp ab.
Ziehen Sie vorsichtig an dem Tastaturkabel und dem Kabel der Tastaturhintergrundbeleuchtung unter dem
Computers.
Ausbau und Wiedereinbau 25
