Dell Latitude 5591 Handbuch
Vorschau ausblenden
Andere Handbücher für Latitude 5591:
- Installationshandbuch (16 Seiten) ,
- Einrichtungshandbuch (37 Seiten)
Verwandte Anleitungen für Dell Latitude 5591
Inhaltszusammenfassung für Dell Latitude 5591

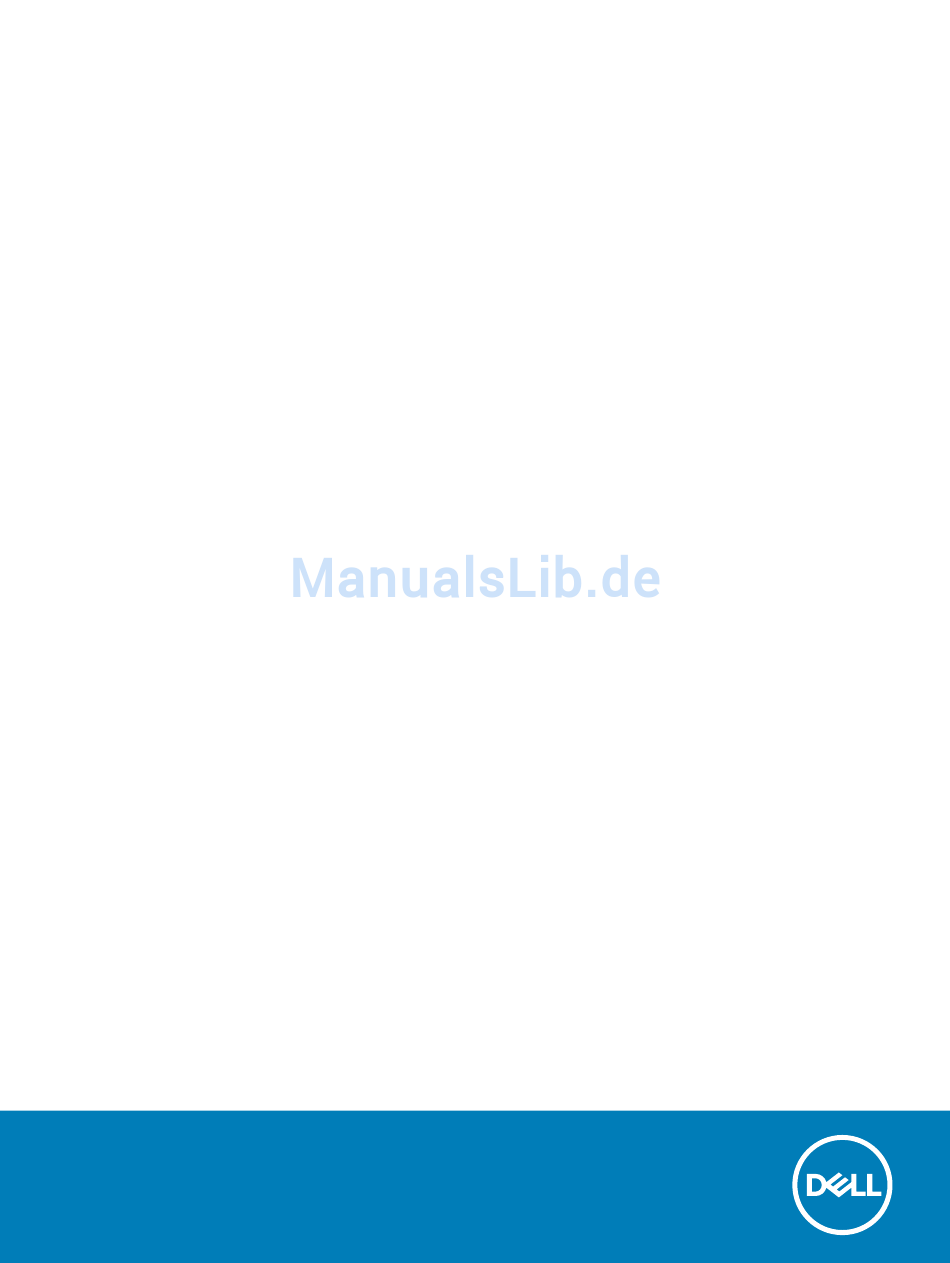

- Seite 1 Latitude 5591 Handbuch zu Setup und technischen Daten Vorschriftenmodell: P60F Vorschriftentyp: P60F002...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Tod von Personen zur Folge haben können. © 2018 Dell Inc. or its subsidiaries. All rights reserved. Dell, EMC, and other trademarks are trademarks of Dell Inc. or its subsidiaries. Other trademarks may be trademarks of their respective owners. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Set up your computer.............................5 2 Gehäuse-Ansicht............................7 Front open view..................................7 Back view.................................... 8 Left view....................................8 Right view................................... 9 Palmrest view..................................10 3 System:Technische Daten..........................11 Dimensions and weight..............................11 Processor...................................12 System information................................12 Operating system................................12 Memory....................................13 Ports and connectors...............................13 Communications................................14 Audio....................................14 Video.................................... - Seite 4 Zuweisen eines System- und Setup-Kennworts....................34 Löschen oder Ändern eines vorhandenen System- und Setup-Kennworts............35 5 Software..............................36 Unterstützte Betriebssysteme............................36 Herunterladen von Treibern............................36 Herunterladen des Chipsatz-Treibers..........................36 Intel-Chipsatz-Treiber...............................37 Intel HD Graphics drivers..............................37 6 Wie Sie Hilfe bekommen..........................38 Kontaktaufnahme mit Dell...............................38 Inhaltsverzeichnis...
-
Seite 5: Set Up Your Computer
Set up your computer Connect the power adapter. Press the power button. Follow the instructions on the screen to finish Windows setup: Connect to a network. Set up your computer... - Seite 6 Sign-in to your Microsoft account or create a new account. Locate Dell apps. Tabelle 1. Locate Dell apps Register your computer Dell Help & Support SupportAssist — Check and update your computer Set up your computer...
-
Seite 7: Gehäuse-Ansicht
Gehäuse-Ansicht Front open view Array microphone Infrared (IR) camera (optional) Infrared (IR) emitter (optional) Camera status light (optional) Camera (optional) Array microphone LCD panel Battery charge status light NOTE: Computer shipped with HD camera module is standard , IR camera is optional. Gehäuse-Ansicht... -
Seite 8: Back View
Back view Network port HDMI port USB 3.1 Gen 1 port Power connector port Left view Display Port over USB Type-C connector (optional USB 3.1 Gen 1 port Thunderbolt™ 3) SD Card reader Smart Card reader (optional) Gehäuse-Ansicht... -
Seite 9: Right View
Right view Headset port SIM-card slot (optional) USB 3.1 Gen 1 port VGA port Wedge lock slot Gehäuse-Ansicht... -
Seite 10: Palmrest View
Palmrest view power button/Power status light keyboard palmrest fingerprint reader (optional) NFC receiver (optional) touchpad Gehäuse-Ansicht... -
Seite 11: System:technische Daten
System:Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Weitere Informationen über die Konfiguration Ihres Computers finden Sie im Abschnitt Help and Support (Hilfe und Support) des Windows-Betriebssystems. Wählen Sie die Option zur Anzeige von Informationen über Ihren Computer aus. -
Seite 12: Processor
Starting 4.26 lbs (1.934 kg) Processor Globale Standardprodukte (Global Standard Products, GSP) stellen eine Teilmenge der in Beziehung zueinander stehenden Dell Produkte dar, die für optimale Verfügbarkeit und synchronisierte Umstellungen weltweit sorgen. Sie ermöglichen, dass die gleiche Plattform weltweit zum Kauf zur Verfügung steht. So können Kunden die Anzahl der weltweit verwalteten Konfigurationen reduzieren und somit auch die damit zusammenhänge Kosten. -
Seite 13: Memory
Memory Tabelle 6. Memory specifications Minimale Speicherkonfiguration 4 GB Maximale Speicherkonfiguration 32 GB Anzahl der Steckplätze 2 SODIMM Maximal unterstützte Speicherkapazität pro Steckplatz 16 GB Arbeitsspeicheroptionen • 4 GB - 1 x 4 GB • 8 GB - 1 x 8 GB •... -
Seite 14: Communications
Communications Tabelle 8. Communications Netzwerkadapter Intel i219LM Gigabit (10/100/1000 Mbps) Ethernet Controller (RJ-45 ) with Intel Remote Wake UP, PXE and Manageability capabilities alerting (AMT 11 / DASH 1.1 ) Wireless • Wi-Fi 802.11 a,b.g,n/ac via M.2 • MU-MIMO RX •... -
Seite 15: Storage
Controller CPU- Grafikspeichert Kapazität Unterstützung für Maximale Abhängigkeit externe Anzeigen Auflösung Via Optional Type-C Max Digital: (DP 1.2 Port: DisplayPort over Type-C Port) 4096x2304 @ 60Hz NVIDIA 2 GB DisplayPort HDMI 1.4 (UMA): Discrete GDDR5 GeForce® 4096x2160 @ 30 Hz MX130 HDMI 2.0 HDMI 2.0 (DSC):... -
Seite 16: Display
Display Tabelle 13. Display specifications • 15.6-inch FHD WVA (1920 x 1080) Anti-glare (16:9) WLEDWLED non-touchscreen • 15.6" HD (1366 x 768) Anti-glare (16:9) WLED, non-touchscreen • 15.6" FHD WVA (1920 x 1080) (16:9) Embedded Touch Display with Truelife Höhe (aktiver Bereich) 7.62 inch (193.5 mm) Breite (aktiver Bereich) 13.55 inch (344.2 mm) -
Seite 17: Camera
Camera Tabelle 15. Camera specifications Auflösung Camera: • Still image: 0.92 megapixels • Video: 1280x720 at 30 fps Infrared camera (optional): • Still image: 0.92 megapixels • Video: 1280x720 at 30 fps Diagonaler Betrachtungswinkel • Camera : 74 degrees • Infrared camera : 74 degrees Touchpad Tabelle 16. -
Seite 18: Input Device
• Dual Pointing backlit Keyboard • Microsoft Precision Touchpad Environmental ANMERKUNG: Weitere Informationen zu den Dell Umweltbestimmungen finden Sie im Abschnitt zu den Umweltbedingungen. Prüfen Sie die Verfügbarkeit für Ihre Region. Tabelle 18. Environmental Energieeffizientes Netzteil Internal 80 Plus Bronze-Zertifizierung... -
Seite 19: Power Adapter
80 Plus Platinum-Zertifizierung 240W EPA platinum Vom Kunden austauschbare Einheit Recycelbare Verpackung Optional, US only Verpackung Mehrstückpackung Power adapter Tabelle 19. Power adapter specifications • 90 W adapter • 130 W adapter Eingangsspannung 100 to 240 VAC Eingangsstrom (maximal) • 90 W - 1.6 A •... -
Seite 20: Optionen Des System-Setup
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: •... -
Seite 21: Navigationstasten
Desktop angezeigt wird. Fahren Sie dann den Computer herunter und versuchen Sie es erneut. ANMERKUNG: Nach Anzeige des Dell-Logos können Sie auch die Taste F12 drücken und dann das BIOS-Setup auswählen. Optionen des Bildschirms „General“ (Allgemein) In diesem Abschnitt werden die primären Hardwarefunktionen des Computers aufgelistet. -
Seite 22: Beschreibung
Option Beschreibung System Information In diesem Abschnitt werden die primären Hardwarefunktionen des Computers aufgelistet. • System Information (Systeminformationen): Angezeigt werden BIOS Version, Service Tag, Asset Tag, Ownership Tag, Ownership Date, Manufacture Date, and the Express Service Code (BIOS-Version, Service- Tag-Nummer, Systemkennnummer, Besitzkennnummer, Besitzdatum, Herstellungsdatum und der Express- Servicecode). - Seite 23 Enable Thunderbolt Ports (Thunderbolt-Anschlüsse aktivieren ) – standardmäßig aktiviert • Enable Thunderbolt Boot Support (Thunderbolt-Start-Unterstützung aktivieren) • Always Allow Dell Docks (Dell-Dockingstationen immer zulassen) – standardmäßig aktiviert • Enable Thunderbolt (and PCIe behind TBT) (Thunderbolt (und PCIe hinter TBT) vor dem Start aktivieren) •...
- Seite 24 Option Beschreibung • Security level – Secure connect (Sicherheitsstufe – Sicher verbinden) • Security level – Display Port Only (Sicherheitsstufe – Nur Anschluss anzeigen) ANMERKUNG: USB-Tastatur und -Maus funktionieren im BIOS ungeachtet dieser Einstellungen immer. USB PowerShare Dieses Feld konfiguriert das Verhalten der Funktion USB PowerShare. Diese Option ermöglicht das Aufladen externer Geräte über den USB-PowerShare-Anschluss unter Verwendung der in der Systembatterie gespeicherte Energie.
-
Seite 25: Bildschirm Optionen
Option Beschreibung • Touchscreen (standardmäßig aktiviert) Unobtrusive Mode Wenn diese Option aktiviert ist, werden beim Drücken der Tasten Fn+F7 alle Licht- und Tonausgaben im System ausgeschaltet. Um den normalen Betrieb wieder aufzunehmen, drücken Sie erneut die Tasten Fn+F7. Diese Option ist standardmäßig deaktiviert. - Seite 26 Option Beschreibung Password Ermöglicht es, die Minimal- und Maximallänge des Administrator- und Systemkennworts festzulegen. Configuration Password Bypass Mit dieser Option können Sie die Berechtigung aktivieren bzw. deaktivieren, das Systemkennwort und das Kennwort der internen Festplatte zu umgehen (falls festgelegt). Die Optionen sind: •...
-
Seite 27: Optionen Des Bildschirms „Secure Boot" (Sicherer Start)
Option Beschreibung OROM Keyboard Ermöglicht die Festlegung einer Zugriffsoption auf die Option-ROM-Konfigurationsbildschirme mithilfe von Hotkeys Access während des Starts. Die Optionen sind: • Aktivieren • One Time Enable (Einmalig aktivieren) • Disable (Deaktivieren) Standardeinstellung: Enable (Aktivieren) Admin Setup Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Administratorkennwort festgelegt ist. Lockout Standardeinstellung: Disabled (Deaktiviert) Master Password... -
Seite 28: Intel Software Guard Extensions
Intel Software Guard Extensions Option Beschreibung Intel SGX Enable Dieses Feld ermöglicht die Bereitstellung einer sicheren Umgebung für die Ausführung von Codes bzw. die Speicherung vertraulicher Informationen im Kontext des Hauptbetriebssystems. Die Optionen sind: • Disabled (Deaktiviert) • Enabled (Aktiviert) •... -
Seite 29: Optionen Des Bildschirms „Power Management" (Energieverwaltung)
Energieversorgung aller USB-Anschlüsse, um Energie zu sparen. • Enable USB Wake Support (USB Wake Support aktivieren) • Wake on Dell USB-C Dock (Reaktivierung des Dell USB-C-Docks) – standardmäßig aktiviert Wireless Radio Ermöglicht die Aktivierung oder Deaktivierung der Funktion, die automatisch zwischen kabelgebundenen und Control Wireless-Netzwerken wechselt, ohne von einer physischen Verbindung abhängig zu sein. -
Seite 30: Optionen Des Bildschirms „Post Behavior" (Verhalten Beim Post)
• Standard (Standard) — Lädt den Akku mit einer Standardrate vollständig auf. • ExpressCharge (Schnellladevorgang) — Der Akku kann mithilfe der Schnellladetechnologie von Dell innerhalb einer kürzeren Zeit geladen werden. Diese Option ist standardmäßig aktiviert. • Primarily AC use (Primäre Wechselstromverwendung). - Seite 31 Option Beschreibung • Serial Mouse (Serielle Maus) • PS2 Mouse (PS2-Maus) • Touchpad/PS-2 Mouse (Touchpad/PS2-Maus): Diese Option ist standardmäßig aktiviert. Numlock Enable Ermöglicht die Aktivierung der NumLock-Option beim Start des Computers. Enable Network (Netzwerk aktivieren). Diese Option ist standardmäßig aktiviert. Fn Key Emulation Ermöglicht die Festlegung der Option, bei der die Taste „Scroll Lock“...
-
Seite 32: Optionen Des Bildschirms „Virtualization Support" (Unterstützung Der Virtualisierung)
Optionen des Bildschirms „Virtualization support“ (Unterstützung der Virtualisierung) Option Beschreibung Virtualization Ermöglicht das Aktivieren oder Deaktivieren der Intel Virtualization Technology (Intel-Virtualisierungstechnologie). Enable Intel Virtualization Technology (Intel-Virtualisierungstechnologie aktivieren): Diese Option ist standardmäßig aktiviert. VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von der Intel®-Virtualisierungstechnologie für direktes E/A bereitgestellten zusätzlichen Hardwarefunktionen durch den VMM (Virtual Machine Monitor). -
Seite 33: Optionen Im Fenster Des Systemprotokolls
Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. Den Computer neu starten. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 34: System- Und Setup-Kennwort
Suchen Sie die neueste BIOS-Datei und klicken Sie auf Download (Herunterladen). Wählen Sie im Fenster Please select your download method below (Wählen Sie unten die Download-Methode) die bevorzugte Download-Methode aus. Klicken Sie dann auf Download Now (Jetzt herunterladen). Das Fenster File Download (Dateidownload) wird angezeigt. Klicken Sie auf Save (Speichern), um die Datei auf Ihrem Computer zu speichern. -
Seite 35: Löschen Oder Ändern Eines Vorhandenen System- Und Setup-Kennworts
Löschen oder Ändern eines vorhandenen System- und Setup- Kennworts Stellen Sie sicher, dass die Option Password Status (Kennwortstatus) (im System-Setup ) auf Unlocked (Nicht gesperrt) gesetzt ist, bevorsie versuchen zu löschen oder ändern Sie das vorhandene System- und/oder Setup-Kennwort zu. Sie können ein vorhandenes System- oder Setup-Kennwort nicht löschen oder ändern, wenn Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist. -
Seite 36: Software
Microsoft Windows 10 Home (64 Bit) Andere • Ubuntu Unterstützung für Betriebssystemmedien • Dell.com/support zum Herunterladen des geeigneten Windows- Betriebssystems • USB-Medien, die für das Upselling zur Verfügung stehen Herunterladen von Treibern Schalten Sie den Laptop ein. Rufen Sie die Website Dell.com/support auf. -
Seite 37: Intel-Chipsatz-Treiber
Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die Treiberdatei gespeichert haben. Doppelklicken Sie auf das Dateisymbol des Chipsatz-Treibers und befolgen Sie die Anweisungen auf dem Bildschirm. Intel-Chipsatz-Treiber Überprüfen Sie, ob die Intel-Chipsatz-Treiber bereits auf dem Laptop installiert sind. Tabelle 22. -
Seite 38: Wie Sie Hilfe Bekommen
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
