ORIGINAL BEDIENUNGSANLEITUNG

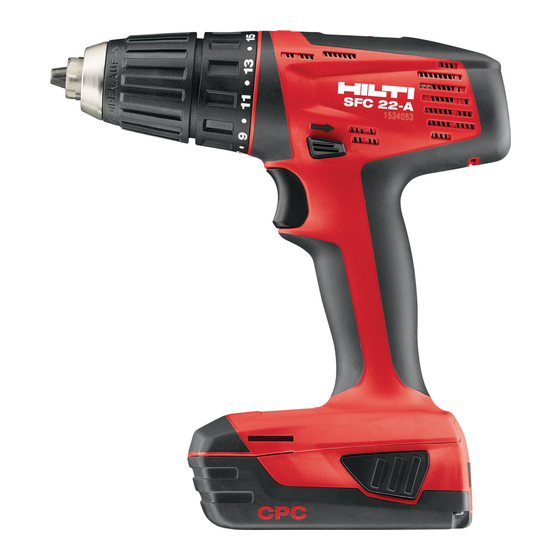

SFC 22/14 A Akku-Bohrschrauber
Lesen Sie die Bedienungsanleitung vor
Inbetriebnahme unbedingt durch.
Bewahren Sie diese Bedienungsanleitung
immer beim Gerät auf.
Geben Sie das Gerät nur mit Bedienungs-
anleitung an andere Personen weiter.

Inhaltsverzeichnis

1. Allgemeine Hinweise
2. Beschreibung
3. Werkzeuge, Zubehör
4. Technische Daten
5. Sicherheitshinweise
6. Inbetriebnahme
7. Bedienung
8. Pflege und Instandhaltung
9. Fehlersuche
10. Entsorgung
11. Herstellergewährleistung Geräte
12. EG-Konformitätserklärung
1. Allgemeine Hinweise
1.1 Signalworte und Ihre Bedeutung
GEFAHR
Für eine unmittelbar drohende Gefahr, die zu schwe-
ren Körperverletzungen oder zum Tod führt.
WARNUNG
Für eine möglicherweise gefährliche Situation, die zu
schweren Körperverletzungen oder zum Tod führen
kann.
VORSICHT
Für eine möglicherweise gefährliche Situation, die
zu leichten Körperverletzungen oder zu Sachschaden
führen könnte.
HINWEIS
Für Anwendungshinweise und andere nützliche Infor-
mationen.
Gebotszeichen
Augenschutz Schutzhelm
benutzen benutzen
Leichten
Atemschutz
benutzen
Symbole
Vor Benutzung Volt
Bedienungsan-
leitung
lesen
Umdrehungen Bohren ohne
pro Minute Schlag
2. Beschreibung
2.1 Bestimmungsgemässe Verwendung
Der SFC 22 A oder SFC 14 A ist ein handgeführter Akku-betriebener Bohrschrauber zum Eindrehen und Lösen
von Schrauben und zum Bohren in Stahl, Holz und Kunststoff.
Gesundheitsgefährdende Werkstoffe (z.B. Asbest) dürfen nicht bearbeitet werden.
Benutzen Sie die Akku-Packs nicht als Energiequelle für andere nicht spezifizierte Verbraucher.
Manipulationen oder Veränderungen am Gerät sind nicht erlaubt.
Benutzen Sie, um Verletzungsgefahren zu vermeiden, nur Original Hilti Zubehör und Werkzeuge.
Befolgen Sie die Angaben zu Betrieb, Pflege und Instandhaltung in der Bedienungsanleitung.
Das Gerät ist für den professionellen Benutzer bestimmt und darf nur von autorisiertem, eingewiesenem
Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftretenden
Gefahren unterrichtet sein. Vom Gerät und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von
unausgebildetem Personal unsachgemäss behandelt oder nicht bestimmungsgemäss verwendet werden.
Das Arbeitsumfeld kann sein: Baustelle, Werkstatt, Renovierungen, Umbau und Neubau.
2.2 Werkzeugaufnahme
Schnellspannbohrfutter
1 Die Zahlen verweisen jeweils auf Abbildungen. Die
Abbildungen zum Text finden Sie auf den ausklappba-
ren Umschlagseiten. Halten Sie diese beim Studium
der Anleitung geöffnet.
Im Text dieser Bedienungsanleitung bezeichnet »das
Gerät« immer den Akku-Bohrschrauber SFC 22 A
oder SFC 14 A mit eingerastetem Akku-Pack.
Gerätebauteile,
mente 1
@
Seite
;
1
=
2
4
%
4
&
5
(
9
10 )
12 +
13
13 §
14
14 /
1.2 Erläuterung der Piktogramme und weitere
Warnzeichen
Warnung vor
allgemeiner
1
Ort der Identifizierungsdetails auf dem Gerät
Die Typenbezeichnung ist auf dem Typenschild un-
ten im Gerätefuss und die Seriennummer auf dem
Gehäuse seitlich angebracht. Übertragen Sie diese
Angaben in Ihre Bedienungsanleitung und beziehen
Gehörschutz Schutzhand-
Sie sich bei Anfragen an unsere Vertretung oder
benutzen schuhe
Servicestelle immer auf diese Angaben.
benutzen
Typ:
Generation: 01
Serien Nr.:
Gleichstrom Bemessungs-
leerlaufdreh-
zahl
Abfälle der
Wiederverwer-
tung
zuführen
2
2.12.2010
Bedienungs
Schnellspannbohrfutter
Einstellring für Drehmoment und Bohren
Steuerschalter (mit elektronischer Drehzahl-
steuerung)
Rechts / Linkslauf Umschalter
Zwei-Gangschalter
Lampe
Handgriff
Entriegelungstasten mit Zusatzfunktion Aktivie-
rung von Ladezustandsanzeige
Ladezustands- und Fehleranzeige (Li-Ion
Akku Pack)
Gürtelhaken (optional)
Hinweise
Warnung vor Warnung vor
gefährlicher ätzenden
Gefahr elektrischer Stoffen
Spannung
16:19 Uhr
de
und Anzeigeele-
Se
