4.2 Einstellen der Uhrzeit
Hierzu ist die Abdeckhaube an den seitli-
chen Eingriffen des Gehäuses herunterzu-
klappen, damit der 24-Stunden-Ring
(Pos. J) einzusehen ist.
Durch Drehen des Minutenzeigers (Pos. I)
der Uhr wird die aktuelle Uhrzeit einge-
stellt.
Der Zeiger darf dabei nur im
Uhrzeigersinn gedreht werden.
Zu beachten ist, dass die Uhr im 24-Stun-
den-Betrieb läuft. Die eingestellte 24-
Stunden-Uhrzeit kann auf dem 24-Stun-
den-Ring (Pos. J) an der Zeitmarkierung
(Pos. M) abgelesen werden. Die korrekte
24-Stunden-Einstellung ist dabei wichtig,
da sonst der Tagbetrieb und die Nachtab-
senkung vertauscht werden.
M
I
J
6 720 610 160-02.1O

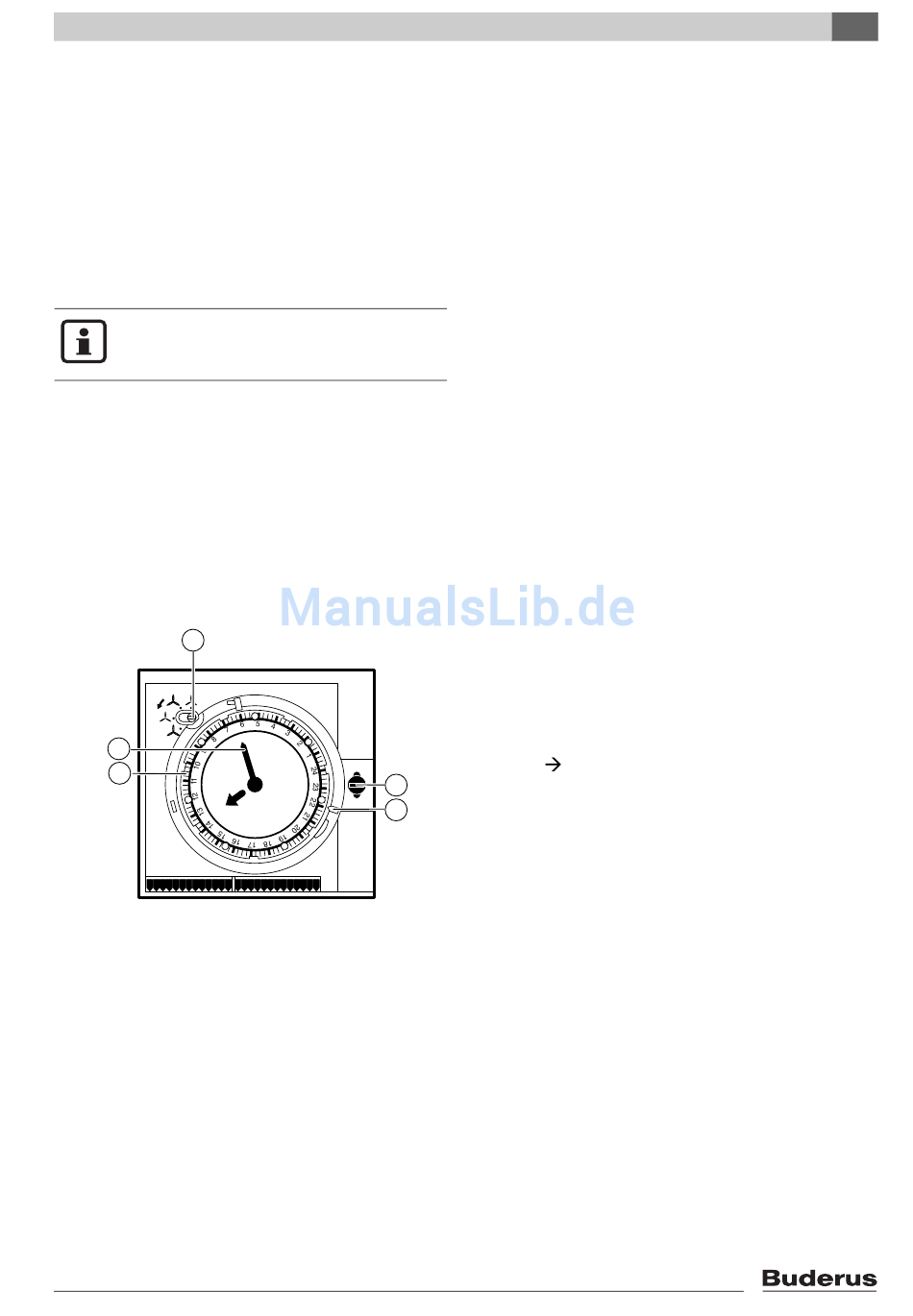

Bild 6 Einstellen der Uhrzeit
FB - Änderungen aufgrund technischer Verbesserungen vorbehalten.
4.3 Einstellen der Schaltzeiten
Der automatische Stufenwechsel über die
Schaltuhr wird durch das Anbringen der
Steckreiter (Pos. L) realisiert. Der kür-
zeste Schaltabstand (engster Abstand
zwischen zwei Steckreitern auf dem 24-
Stunden-Ring) beträgt 20 Minuten. Die
Steckgenauigkeit (Abstand zwischen
2 benachbarten Steckpositionen auf dem
24-Stunden-Ring) beträgt 5 Minuten.
Die gewünschten Schaltzeiten werden
durch das Stecken der roten und blauen
Steckreiter auf dem 24-Stunden-Ring
gewählt, die immer im Wechsel rot/blau zu
stecken sind.
Roter Steckreiter = Normal- oder Tagbe-
trieb
Blauer Steckreiter = Absenk- oder Nacht-
betrieb
Die Schaltuhr verfügt über keine Gangre-
serve. Sie muss nach Ausfall der Stromver-
sorgung neu eingestellt werden.
Zu beachten ist, dass der Nachtbetrieb je
nach Steckbrückenbelegung des automa-
tischen Stufenwechsels ein Absenkbe-
trieb auf Stufe 1 oder auch auf Stufe 2 sein
kann (
K
L
