die eLektroHeiZ-
Patrone
Alle Compact 3010 sind mit zwei 230
V-Elektroheizpatronen mit einer Maxi-
malleistung von je nach Modell entweder
2.100 oder 3.150 Watt ausgerüstet. Die
Wahl der Heizpatronenleistung erfolgt
an der Bedieneinheit. Stellen Sie immer
sicher, dass die Sicherung der Einspei-
sung zum Fahrzeug die ausreichende
Amperezahl für die jeweilige Heizleis-
tungsstufe aufweist.
Eine Leistung von 1.050 W verlangt eine
Absicherung mit 6 A.
Eine Leistung von 2.100 W verlangt eine
Absicherung mit 10 A.
Eine Leistung von 3.150 W verlangt eine
Absicherung mit 16 A.
umWäLZPumPe
Zum Umwälzen der Glykolflüssigkeit im
Heizsystem ist eine Umwälzpumpe erfor-
derlich. Es gibt drei Typen von Umwälz-
pumpen. Im Ausdehnungsbehälter kann
eine 12 V-Umwälzpumpe, an der Heizung
eine 230 V- oder 12 V-Umwälzpumpe
montiert sein. Wenn mehr als eine
Umwälzpumpe installiert ist, kann die
jeweilige Umwälzpumpe über die Bedie-
neinheit ausgewählt werden.
Die Steuerung der Umwälzpumpe, d. h.
das Ein- und Ausschalten, erfolgt je nach
Wärmebedarf über das Raumthermostat
an der Bedieneinheit.
systemtemPeratur
Die Heizung ist auf eine System-tempera-
tur von 80°C eingestellt. Dies ist die Tem-
peratur der Glykolflüssigkeit, wenn diese
im Heizsystem zirkuliert.

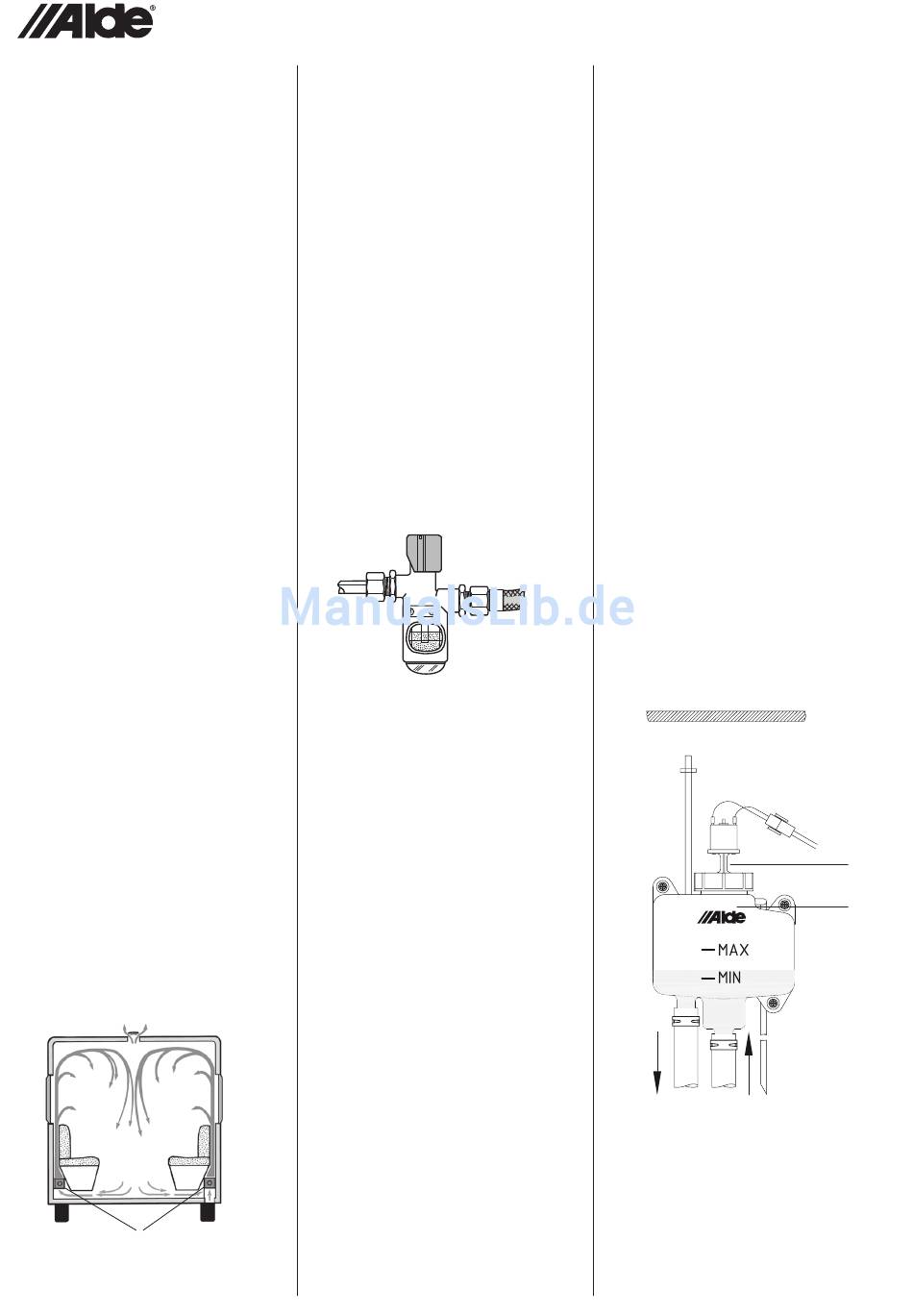

LuFtZirkuLation
Um das Prinzip der Wärme mit Wasser
als Wärmeträger auf bestmögliche Weise
nutzen zu können, ist es wichtig, dass die
Luft frei unter den Bettkästen, hinter den
Rückenpolstern und Wandschränken
vorbei streichen kann. Wenn das Fahr-
zeug z. B. mit Tep pichboden ausgelegt ist,
darf dieser die Luftzufuhr zu den Konvek-
toren nicht behindern.
Genau so wichtig ist, dass Kissen und
Decken nicht die Luftzirkulation hinter den
Rückenpolstern und Wandschränken
blockieren.
Luftstrom
Konvektoren
16
Wartung der HeiZan-
Lage
Wintercamping
Beim Wintercamping ist der Schornstein
frei von Schnee und Eis zu halten, da die
Ansaugluft zur Flüssiggasheizung durch
den Schornstein geführt wird.
Starten Sie die Flüssiggasheizung nie-
mals, bevor der Schornstein voll ständig
frei von Schnee ist. Für das Wintercam-
ping wird bei Dachschornsteinen eine
Schornsteinverlängerung (Art.-Nr. 3000
320) empfohlen.
das Flüssiggassystem
Lassen Sie das Flüssiggassystem regel-
mäßig von einem Fachmann kon trollieren,
um sicher zu stellen, dass Kupplungen
und Schläuche dicht sind.
Flüssiggasschläu che sollten alle zwei
Jahre ausge tauscht werden, da sie aus-
trocknen und platzen können, mit eventu-
eller Leckage als Folge.
Leckagetestgerät, typ 4071
das Heizsystem
Die Heizungsanlage muss mit einem Flüs-
sigkeitsgemisch aus Wasser und Glykol
befüllt sein. Am besten verwenden Sie die
Fertigmischung Alde Premium Antifreeze,
ein Qualitätsprodukt, das speziell für Ihre
Alde-Heizungsanlage erprobt ist. Verwen-
den Sie konzentriertes Glykol, muss das
Flüssigkeitsgemisch aus 60 % Wasser
und 40 % Glykol bestehen. Ist die Wär-
meerzeugungsanlage Temperaturen unter
–25 °C ausgesetzt, muss der Glykolgehalt
erhöht werden. Er darf jedoch höchstens
50 % betragen.
Die Gefäße, in denen Sie die Flüssigkeit
hantieren, müssen vollständig sauber
sein. Die Rohre der Heizungsanlage
müssen frei von Verunreinigungen sein.
So wird ein Bakterienwachstum in der
Anlage verhindert.
Da der Korrosionsschutz und andere
Eigenschaften mit der Zeit abnehmen,
sollte das Glykolgemisch jedes zweite
Jahr ausgetauscht werden. Verwenden
Sie Alde Premium Antifreeze, kann das
Wechselintervall bei Normalbetrieb auf bis
zu fünf Jahre ausgeweitet werden.
Ist der Flüssigkeitspegel zu niedrig, sollten
Sie den Glykolgehalt kontrollieren, bevor
Sie Flüssigkeit nachfüllen. So verhindern
Sie eine zu hohe Konzentration des Gly-
kolgemisches. Das Glykolgemisch, das
Sie nachfüllen, sollte unbedingt dieselbe
Qualität haben wie das Gemisch, das
bereits in der Anlage ist. Alternativ können
Sie auch Alde Premium Antifreeze ver-
wenden. Es ist mit den meisten handels-
üblichen Glykolen kompatibel.
Lassen Sie das Heizsystem niemals ohne
Glykol flüssigkeit stehen.
auFFÜLLen des systems
mit gLykoLFLÜssigkeit
Zur beaCHtung! Die Behälter, mit
denen die Flüssigkeiten in Berührung
kommen, müssen absolut sauber und die
Rohre im Heizsystem frei von Versch-
mutzungen sein, um das Wachstum von
Bakterien im System zu verhindern.
Die Befüllung des Systems erfolgt über
das Ausdehnungsgefäß, entweder manu-
ell oder mit Hilfe der Alde Befüll-pumpe,
die gleichzeitig das System auffüllt und
entlüftet. Bei manueller Befüllung wird
zuerst die Mutter (R) der Umwälzpumpe
gelöst und danach die Pumpe (S) aus
dem Behälter gehoben. Füllen Sie das
Glykolge misch langsam in den Behälter.
Entlüften Sie das System. Füllen Sie
nach, wenn der Pegel beim Entlüften
gesunken sein sollte. Ein neugefülltes
Heizsystem muss in den ersten Tagen in
Betrieb in regelmäßigen Abständen entlüf-
tet werden.
S
R
