bruksanVisning ComPaCt 3010

Läs noggrant igenom denna anvisning
innan värmepannan tas i bruk. För
bruksanvisning och installationsan-
visning av manöverpanel se separata
anvisningar.
Denna anvisning är godkänd för panna
Alde Compact 3010 monterad i husvagn,
husbil och byggnad enligt CE nr 0845
BP-0003, installation i fordon e5 00 0005
och EMC e5 03 0261.
Installation och reparation får endast utfö-
ras av fackman. Nationella bestämmelser
skall följas.
VärmePannans
konstruktion
Värmepannan består av tre excentriskt
monterade rör, (värmeväxlaren, vatten-
manteln för värmesystemet och ytterst
vattenmanteln för varmvatten). De två
yttre rören med gavlar och anslutningar är
tillverkade i rostfritt stål medan värmeväx-
laren är av aluminium.
Värmeväxlaren är avdelad i två cirkel-
halvor. Brännaren är placerad i den övre
halvan som utgör för brännings rummet och
i den nedre halvan leds rökgaser ut.
På värmeväxlarens gavel är brännar-
huset monterat. Detta består av för-
bränningsfläkt, brännare, magnetventil
och insug nings-/avgasanslutning.
I vattenmanteln för värmesystemet är två
elpatroner monterade.
Maxeffekten är 2 eller 3 kW beroende på
modell.
FunktionsbeskriVning
gasoldrift
När gasoldrift väljs på manöverpanelen,
startar förbränningsfläkten. Vid rätt varvtal
ger fläkten en signal till kretskortet att vär-
mepannan kan tändas. Tändgnistor sänds
till tändstiftet samtidigt som magnetventi-
len öppnar för gas.
Brännaren tänds och en sensor skickar
signal tillbaka till kretskortet att värmepan-
nan tänt och tändgnistan upphör. Bränna-
ren brinner nu tills värmepannans termo-
stat eller rumstermostaten uppnått inställt
temperaturvärde.
Skulle värmepannan slockna av någon
anledning, känner sensorn av detta och
värmepannan gör ett nytt startförsök
(i ca 10 sek).
elpatronsdrift
När eldrift väljs i något av effektlägena på
manöverpanelen drar 12 volts relä erna på
krets kortet, så att 230 volts ström går till
elementen. Elpatronen styrs på liknande
sätt som gasolpannan.
Varmvatten
När endast varmvatten önskas, t ex som-
martid behövs inga inställningar göras,
värmepannan sköter denna funktion auto-
matiskt.
Pumpen startar först när temperaturen i
fordonet är lägre än inställd temperatur
(se punkt 4, manöverpanel).
Om fordonstemperaturen är högre startar
inte pumpen.

Viktig inFormation

• Gasolpannan och elpatronen kan
samköras.
• Värmepannan prioriterar alltid elpatro-
nen
• Uppvärmning av värmesystemet kan
ske utan att varmvattenberedaren är
fylld med färskvatten.
• Slå alltid ifrån huvudström brytaren
till värmepannan när fordonet inte
används.
• Töm alltid varmvattenberedaren från
färskvatten när frostrisk föreligger.
• Gasolpannan får inte vara igång vid
tankning av fordon i garage eller
liknande.
• Värmepannan får inte startas utan
glykolvätska.
• Vid tvättning av fordonet får man inte
spola direkt mot skorstenen.
VarmVattenberedaren
I värmepannan finns en inbyggd varmvat-
tenberedare med en volym på cirka 8,5
liter färskvatten. Varmvattenberedaren
kan producera cirka 12 liter 40°C vatten
per halvtimme (vid 10°C kallvattentemp).
Om elpatron används istället för gas för att
värma upp beredaren, minskar kapaciteten
något.
Spola alltid igenom beredaren innan den
används, speciellt efter längre stillestånd.
obs! Varmvattnet är ej avsett för
dricks vatten eller till matlagning.
Vid kontinuerlig användning av beredaren
skall den tömmas ca 1 gång/mån, detta för
att bilda en ny luftkudde i beredaren. Luft-
kudden används för att ta upp tryckstötar i
beredaren.
För tömning av specialanpassade
värmepannor samt det övriga färskvatten-
systemet i fordonet, se tillverkarens bruks-
anvisning.
obs! Färskvattnet i varmvattenbereda-
ren skall alltid tappas ut när det är risk
för frost och fordonet inte används.
garantin täcker inte frostskador.

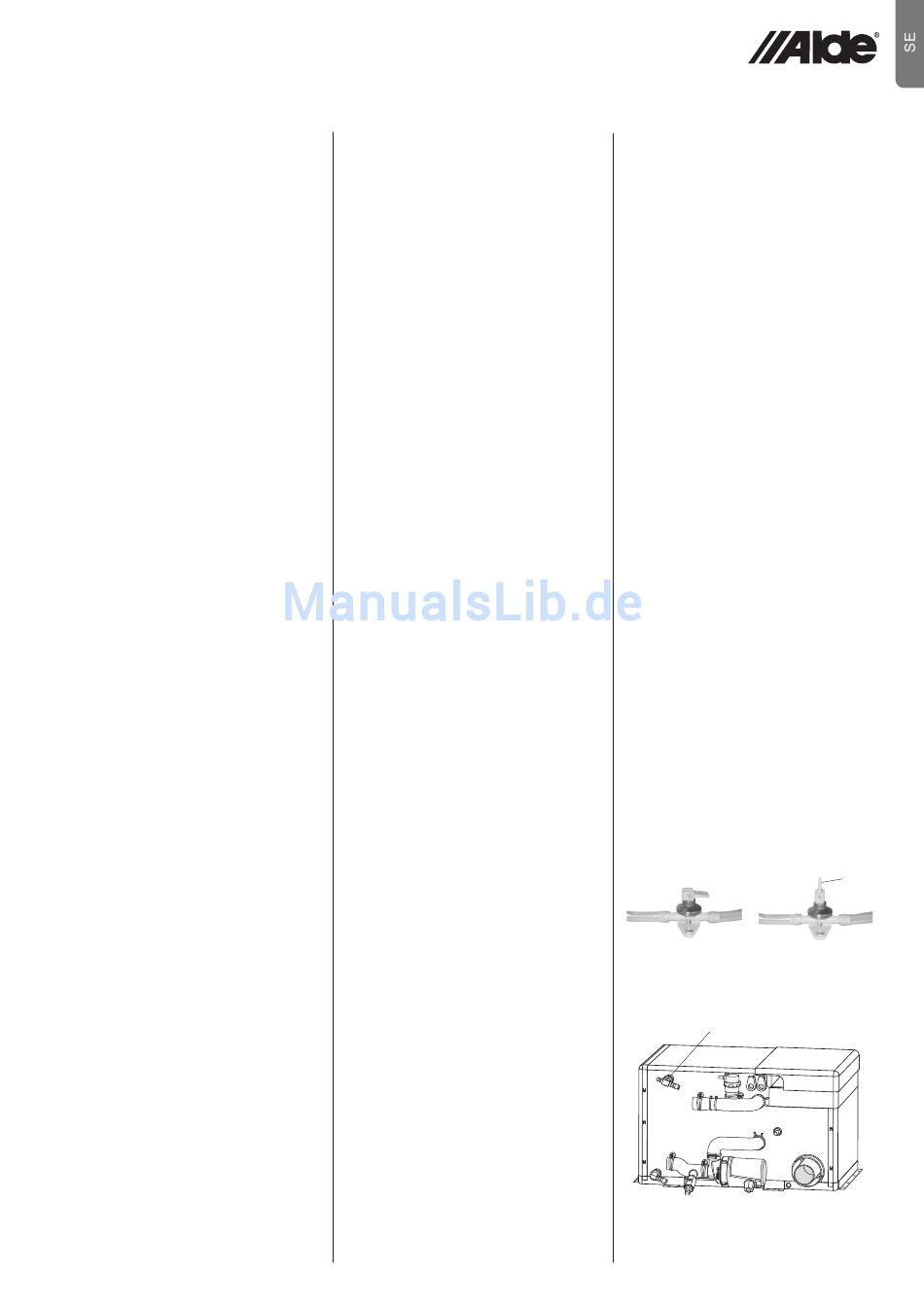

tömning av beredaren med kombinerad
säkerhets-/avtappningsventil:
1. Slå ifrån färskvattenpumpen.
2. Öppna samtliga vattenkranar.
3. Öppna därefter säkerhets-/avtappnings-
ventilen genom att föra upp den gula
spaken (M) i vertikalt läge.
4. Beredaren töms nu direkt ut under fordo-
net via säkerhets-/avtappningsventilens
slang. Kontrollera att allt vatten rinner ut
(ca 7-10 liter). Låt ventilen vara öppen
tills beredaren skall användas igen.
obs! Kontrollera så att den automatiska
backventilen (N) öppnar och släpper in luft i
beredaren vid avtappning. samt att slangen
ej är igentäppt.
Stängd Öppen
n
m
3
