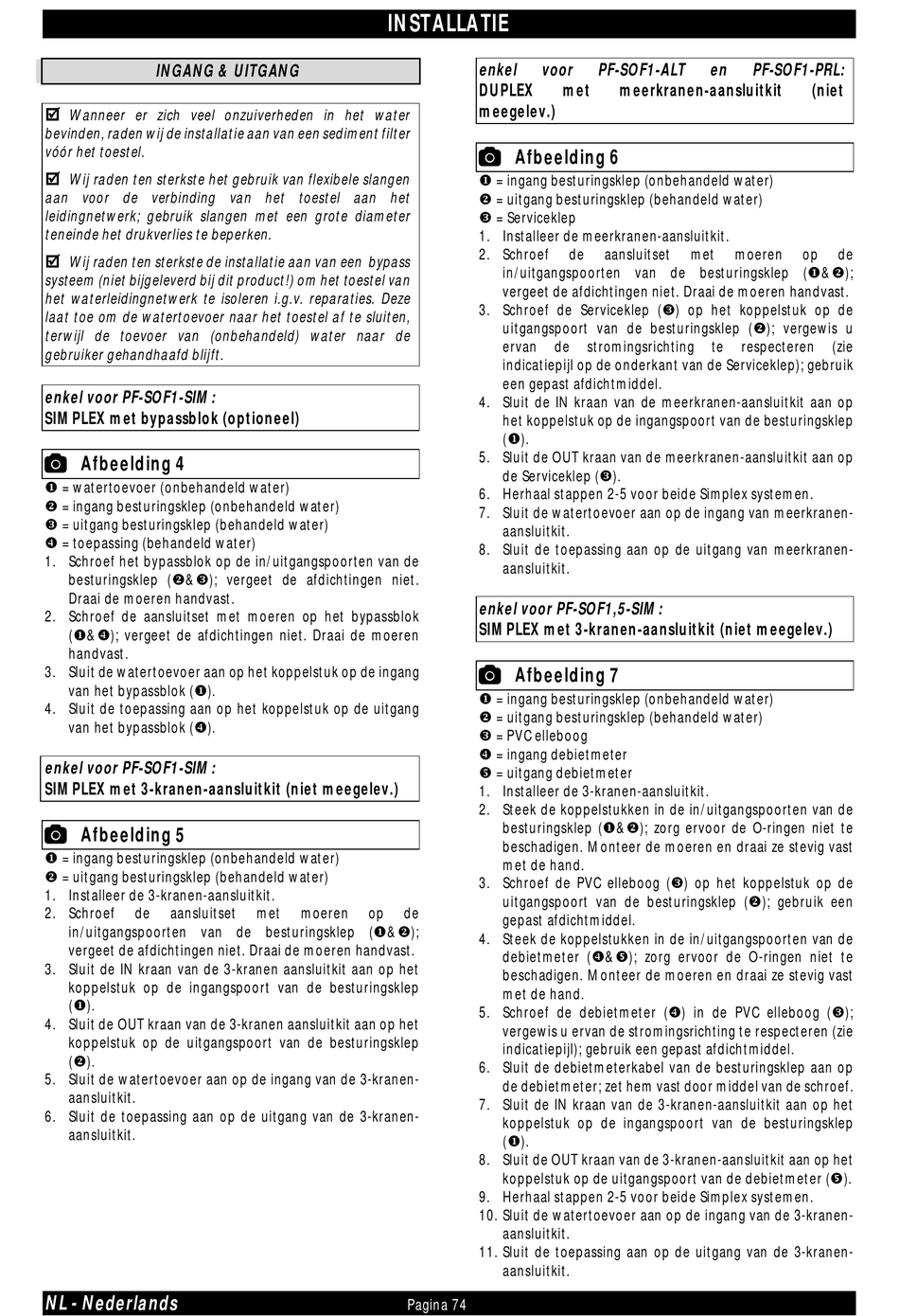

Installatie - ProFlow PF-SOF1-PRL Installation- & Gebrauchsanleitung

INGANG & UITGANG

Wanneer er zich veel onzuiverheden in het water
bevinden, raden wij de installatie aan van een sediment filter
vóór het toestel.

Wij raden ten sterkste het gebruik van flexibele slangen
aan voor de verbinding van het toestel aan het
leidingnetwerk; gebruik slangen met een grote diameter
teneinde het drukverlies te beperken.

Wij raden ten sterkste de installatie aan van een bypass
systeem (niet bijgeleverd bij dit product!) om het toestel van
het waterleidingnetwerk te isoleren i.g.v. reparaties. Deze
laat toe om de watertoevoer naar het toestel af te sluiten,
terwijl de toevoer van (onbehandeld) water naar de
gebruiker gehandhaafd blijft.
enkel voor PF-SOF1-SIM:
SIMPLEX met bypassblok (optioneel)
 Afbeelding 4
 = watertoevoer (onbehandeld water)
 = ingang besturingsklep (onbehandeld water)
 = uitgang besturingsklep (behandeld water)
 = toepassing (behandeld water)
1. Schroef het bypassblok op de in/uitgangspoorten van de
besturingsklep (&); vergeet de afdichtingen niet.
Draai de moeren handvast.
2. Schroef de aansluitset met moeren op het bypassblok
(&); vergeet de afdichtingen niet. Draai de moeren
handvast.
3. Sluit de watertoevoer aan op het koppelstuk op de ingang
van het bypassblok ().
4. Sluit de toepassing aan op het koppelstuk op de uitgang
van het bypassblok ().
enkel voor PF-SOF1-SIM:
SIMPLEX met 3-kranen-aansluitkit (niet meegelev.)
 Afbeelding 5
 = ingang besturingsklep (onbehandeld water)
 = uitgang besturingsklep (behandeld water)
1. Installeer de 3-kranen-aansluitkit.
2. Schroef de aansluitset
in/uitgangspoorten van de besturingsklep (&);
vergeet de afdichtingen niet. Draai de moeren handvast.
3. Sluit de IN kraan van de 3-kranen aansluitkit aan op het
koppelstuk op de ingangspoort van de besturingsklep
().
4. Sluit de OUT kraan van de 3-kranen aansluitkit aan op het
koppelstuk op de uitgangspoort van de besturingsklep
().
5. Sluit de watertoevoer aan op de ingang van de 3-kranen-
aansluitkit.
6. Sluit de toepassing aan op de uitgang van de 3-kranen-
aansluitkit.
NL - Nederlands

INSTALLATIE

met moeren op de
Pagina 74
enkel voor PF-SOF1-ALT
DUPLEX met meerkranen-aansluitkit
meegelev.)
 Afbeelding 6
 = ingang besturingsklep (onbehandeld water)
 = uitgang besturingsklep (behandeld water)
 = Serviceklep
1. Installeer de meerkranen-aansluitkit.
2. Schroef de aansluitset
in/uitgangspoorten van de besturingsklep (&);
vergeet de afdichtingen niet. Draai de moeren handvast.
3. Schroef de Serviceklep () op het koppelstuk op de
uitgangspoort van de besturingsklep (); vergewis u
ervan de stromingsrichting
indicatiepijl op de onderkant van de Serviceklep); gebruik
een gepast afdichtmiddel.
4. Sluit de IN kraan van de meerkranen-aansluitkit aan op
het koppelstuk op de ingangspoort van de besturingsklep
().
5. Sluit de OUT kraan van de meerkranen-aansluitkit aan op
de Serviceklep ().
6. Herhaal stappen 2-5 voor beide Simplex systemen.
7. Sluit de watertoevoer aan op de ingang van meerkranen-
aansluitkit.
8. Sluit de toepassing aan op de uitgang van meerkranen-
aansluitkit.
enkel voor PF-SOF1,5-SIM:
SIMPLEX met 3-kranen-aansluitkit (niet meegelev.)
 Afbeelding 7
 = ingang besturingsklep (onbehandeld water)
 = uitgang besturingsklep (behandeld water)
 = PVC elleboog
 = ingang debietmeter
 = uitgang debietmeter
1. Installeer de 3-kranen-aansluitkit.
2. Steek de koppelstukken in de in/uitgangspoorten van de
besturingsklep (&); zorg ervoor de O-ringen niet te
beschadigen. Monteer de moeren en draai ze stevig vast
met de hand.
3. Schroef de PVC elleboog () op het koppelstuk op de
uitgangspoort van de besturingsklep (); gebruik een
gepast afdichtmiddel.
4. Steek de koppelstukken in de in/uitgangspoorten van de
debietmeter (&); zorg ervoor de O-ringen niet te
beschadigen. Monteer de moeren en draai ze stevig vast
met de hand.
5. Schroef de debietmeter () in de PVC elleboog ();
vergewis u ervan de stromingsrichting te respecteren (zie
indicatiepijl); gebruik een gepast afdichtmiddel.
6. Sluit de debietmeterkabel van de besturingsklep aan op
de debietmeter; zet hem vast door middel van de schroef.
7. Sluit de IN kraan van de 3-kranen-aansluitkit aan op het
koppelstuk op de ingangspoort van de besturingsklep
().
8. Sluit de OUT kraan van de 3-kranen-aansluitkit aan op het
koppelstuk op de uitgangspoort van de debietmeter ().
9. Herhaal stappen 2-5 voor beide Simplex systemen.
10. Sluit de watertoevoer aan op de ingang van de 3-kranen-
aansluitkit.
11. Sluit de toepassing aan op de uitgang van de 3-kranen-
aansluitkit.
en PF-SOF1-PRL:
(niet
met moeren op de
te respecteren (zie
