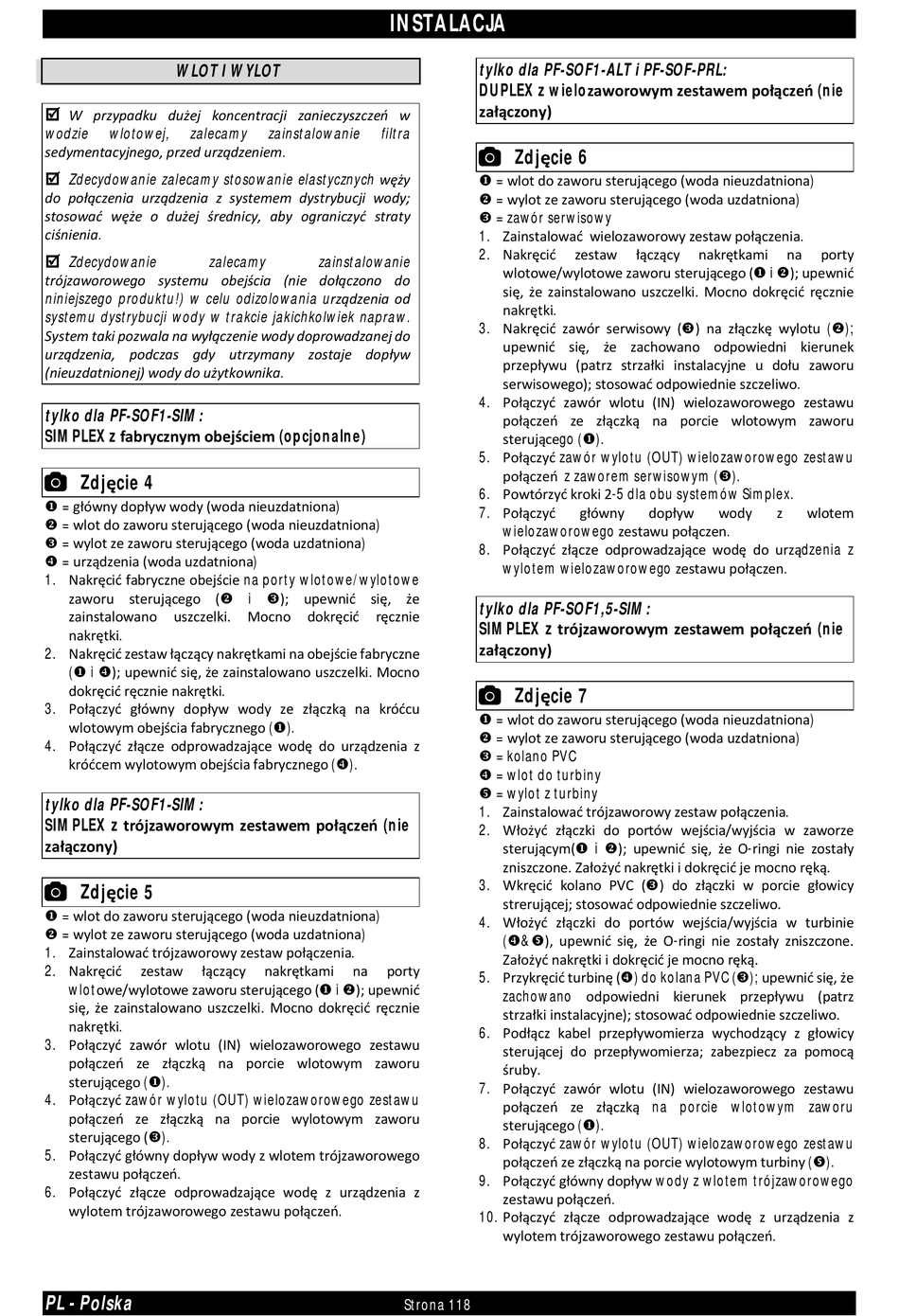

WLOT I WYLOT

W przypadku dużej koncentracji zanieczyszczeń w
wodzie wlotowej, zalecamy
sedymentacyjnego, przed urządzeniem.

Zdecydowanie zalecamy stosowanie elastycznych węży
do połączenia urządzenia z systemem dystrybucji wody;
stosować węże o dużej średnicy, aby ograniczyć straty
ciśnienia.

Zdecydowanie zalecamy
trójzaworowego systemu obejścia (nie dołączono do
niniejszego produktu!) w celu odizolowania urządzenia od
systemu dystrybucji wody w trakcie jakichkolwiek napraw.
System taki pozwala na wyłączenie wody doprowadzanej do
urządzenia, podczas gdy utrzymany zostaje dopływ
(nieuzdatnionej) wody do użytkownika.
tylko dla PF-SOF1-SIM:
SIMPLEX z fabrycznym obejściem (opcjonalne)
 Zdjęcie 4
 = główny dopływ wody (woda nieuzdatniona)
 = wlot do zaworu sterującego (woda nieuzdatniona)
 = wylot ze zaworu sterującego (woda uzdatniona)
 = urządzenia (woda uzdatniona)
1. Nakręcić fabryczne obejście na porty wlotowe/wylotowe
zaworu sterującego ( i ); upewnić się, że
zainstalowano uszczelki.
nakrętki.
2. Nakręcić zestaw łączący nakrętkami na obejście fabryczne
( i ); upewnić się, że zainstalowano uszczelki. Mocno
dokręcić ręcznie nakrętki.
3. Połączyć główny dopływ wody ze złączką na króćcu
wlotowym obejścia fabrycznego ().
4. Połączyć złącze odprowadzające wodę do urządzenia z
króćcem wylotowym obejścia fabrycznego ().
tylko dla PF-SOF1-SIM:
SIMPLEX z trójzaworowym zestawem połączeń (nie
załączony)
 Zdjęcie 5
 = wlot do zaworu sterującego (woda nieuzdatniona)
 = wylot ze zaworu sterującego (woda uzdatniona)
1. Zainstalować trójzaworowy zestaw połączenia.
2. Nakręcić zestaw łączący
wlotowe/wylotowe zaworu sterującego ( i ); upewnić
się, że zainstalowano uszczelki. Mocno dokręcić ręcznie
nakrętki.
3. Połączyć zawór wlotu (IN) wielozaworowego zestawu
połączeń ze złączką na porcie wlotowym zaworu
sterującego ().
4. Połączyć zawór wylotu (OUT) wielozaworowego zestawu
połączeń ze złączką na porcie wylotowym zaworu
sterującego ().
5. Połączyć główny dopływ wody z wlotem trójzaworowego
zestawu połączeń.
6. Połączyć złącze odprowadzające wodę z urządzenia z
wylotem trójzaworowego zestawu połączeń.
PL - Polska

INSTALACJA

zainstalowanie filtra
zainstalowanie
Mocno dokręcić ręcznie
nakrętkami na porty
Strona 118
tylko dla PF-SOF1-ALT i PF-SOF-PRL:
DUPLEX z wielozaworowym zestawem połączeń (nie
załączony)
 Zdjęcie 6
 = wlot do zaworu sterującego (woda nieuzdatniona)
 = wylot ze zaworu sterującego (woda uzdatniona)
 = zawór serwisowy
1. Zainstalować wielozaworowy zestaw połączenia.
2. Nakręcić zestaw łączący
wlotowe/wylotowe zaworu sterującego ( i ); upewnić
się, że zainstalowano uszczelki. Mocno dokręcić ręcznie
nakrętki.
3. Nakręcić zawór serwisowy () na złączkę wylotu ();
upewnić się, że zachowano odpowiedni kierunek
przepływu (patrz strzałki instalacyjne u dołu zaworu
serwisowego); stosować odpowiednie szczeliwo.
4. Połączyć zawór wlotu (IN) wielozaworowego zestawu
połączeń ze złączką na porcie wlotowym zaworu
sterującego ().
5. Połączyć zawór wylotu (OUT) wielozaworowego zestawu
połączeń z zaworem serwisowym ().
6. Powtórzyć kroki 2-5 dla obu systemów Simplex.
7. Połączyć główny dopływ
wielozaworowego zestawu połączen.
8. Połączyć złącze odprowadzające wodę do urządzenia z
wylotem wielozaworowego zestawu połączen.
tylko dla PF-SOF1,5-SIM:
SIMPLEX z trójzaworowym zestawem połączeń (nie
załączony)
 Zdjęcie 7
 = wlot do zaworu sterującego (woda nieuzdatniona)
 = wylot ze zaworu sterującego (woda uzdatniona)
 = kolano PVC
 = wlot do turbiny
 = wylot z turbiny
1. Zainstalować trójzaworowy zestaw połączenia.
2. Włożyć złączki do portów wejścia/wyjścia w zaworze
sterującym( i ); upewnić się, że O-ringi nie zostały
zniszczone. Założyć nakrętki i dokręcić je mocno ręką.
3. Wkręcić kolano PVC () do złączki w porcie głowicy
strerującej; stosować odpowiednie szczeliwo.
4. Włożyć złączki do portów wejścia/wyjścia w turbinie
(&), upewnić się, że O-ringi nie zostały zniszczone.
Założyć nakrętki i dokręcić je mocno ręką.
5. Przykręcić turbinę () do kolana PVC (); upewnić się, że
zachowano odpowiedni kierunek przepływu (patrz
strzałki instalacyjne); stosować odpowiednie szczeliwo.
6. Podłącz kabel przepływomierza wychodzący z głowicy
sterującej do przepływomierza; zabezpiecz za pomocą
śruby.
7. Połączyć zawór wlotu (IN) wielozaworowego zestawu
połączeń ze złączką na porcie wlotowym zaworu
sterującego ().
8. Połączyć zawór wylotu (OUT) wielozaworowego zestawu
połączeń ze złączką na porcie wylotowym turbiny ().
9. Połączyć główny dopływ wody z wlotem trójzaworowego
zestawu połączeń.
10. Połączyć złącze odprowadzające wodę z urządzenia z
wylotem trójzaworowego zestawu połączeń.
nakrętkami na porty
wody z wlotem
