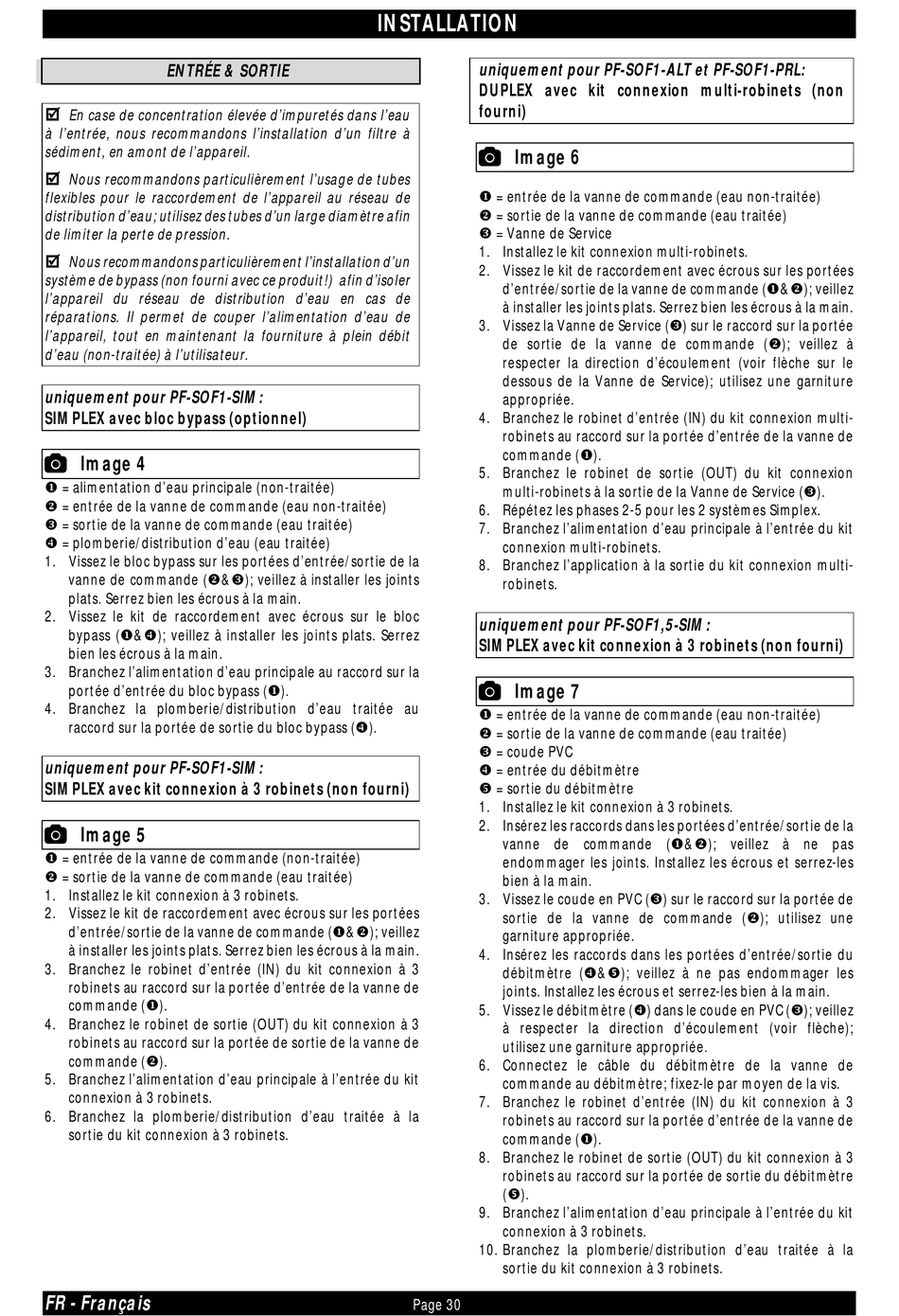

ENTRÉE & SORTIE

En case de concentration élevée d'impuretés dans l'eau
à l'entrée, nous recommandons l'installation d'un filtre à
sédiment, en amont de l'appareil.

Nous recommandons particulièrement l'usage de tubes
flexibles pour le raccordement de l'appareil au réseau de
distribution d'eau; utilisez des tubes d'un large diamètre afin
de limiter la perte de pression.

Nous recommandons particulièrement l'installation d'un
système de bypass (non fourni avec ce produit!) afin d'isoler
l'appareil du réseau de distribution d'eau en cas de
réparations. Il permet de couper l'alimentation d'eau de
l'appareil, tout en maintenant la fourniture à plein débit
d'eau (non-traitée) à l'utilisateur.
uniquement pour PF-SOF1-SIM:
SIMPLEX avec bloc bypass (optionnel)
 Image 4
 = alimentation d'eau principale (non-traitée)
 = entrée de la vanne de commande (eau non-traitée)
 = sortie de la vanne de commande (eau traitée)
 = plomberie/distribution d'eau (eau traitée)
1. Vissez le bloc bypass sur les portées d'entrée/sortie de la
vanne de commande (&); veillez à installer les joints
plats. Serrez bien les écrous à la main.
2. Vissez le kit de raccordement avec écrous sur le bloc
bypass (&); veillez à installer les joints plats. Serrez
bien les écrous à la main.
3. Branchez l'alimentation d'eau principale au raccord sur la
portée d'entrée du bloc bypass ().
4. Branchez la plomberie/distribution d'eau traitée au
raccord sur la portée de sortie du bloc bypass ().
uniquement pour PF-SOF1-SIM:
SIMPLEX avec kit connexion à 3 robinets (non fourni)
 Image 5
 = entrée de la vanne de commande (non-traitée)
 = sortie de la vanne de commande (eau traitée)
1. Installez le kit connexion à 3 robinets.
2. Vissez le kit de raccordement avec écrous sur les portées
d'entrée/sortie de la vanne de commande (&); veillez
à installer les joints plats. Serrez bien les écrous à la main.
3. Branchez le robinet d'entrée (IN) du kit connexion à 3
robinets au raccord sur la portée d'entrée de la vanne de
commande ().
4. Branchez le robinet de sortie (OUT) du kit connexion à 3
robinets au raccord sur la portée de sortie de la vanne de
commande ().
5. Branchez l'alimentation d'eau principale à l'entrée du kit
connexion à 3 robinets.
6. Branchez la plomberie/distribution d'eau traitée à la
sortie du kit connexion à 3 robinets.
FR - Français

INSTALLATION

uniquement pour PF-SOF1-ALT et PF-SOF1-PRL:
DUPLEX avec kit connexion multi-robinets (non
fourni)
 Image 6

 = entrée de la vanne de commande (eau non-traitée)
 = sortie de la vanne de commande (eau traitée)
 = Vanne de Service
1. Installez le kit connexion multi-robinets.
2. Vissez le kit de raccordement avec écrous sur les portées
d'entrée/sortie de la vanne de commande (&); veillez
à installer les joints plats. Serrez bien les écrous à la main.
3. Vissez la Vanne de Service () sur le raccord sur la portée
de sortie de la vanne de commande (); veillez à
respecter la direction d'écoulement (voir flèche sur le
dessous de la Vanne de Service); utilisez une garniture
appropriée.
4. Branchez le robinet d'entrée (IN) du kit connexion multi-
robinets au raccord sur la portée d'entrée de la vanne de
commande ().
5. Branchez le robinet de sortie (OUT) du kit connexion
multi-robinets à la sortie de la Vanne de Service ().
6. Répétez les phases 2-5 pour les 2 systèmes Simplex.
7. Branchez l'alimentation d'eau principale à l'entrée du kit
connexion multi-robinets.
8. Branchez l'application à la sortie du kit connexion multi-
robinets.
uniquement pour PF-SOF1,5-SIM:
SIMPLEX avec kit connexion à 3 robinets (non fourni)
 Image 7
 = entrée de la vanne de commande (eau non-traitée)
 = sortie de la vanne de commande (eau traitée)
 = coude PVC
 = entrée du débitmètre
 = sortie du débitmètre
1. Installez le kit connexion à 3 robinets.
2. Insérez les raccords dans les portées d'entrée/sortie de la
vanne de commande (&); veillez à ne pas
endommager les joints. Installez les écrous et serrez-les
bien à la main.
3. Vissez le coude en PVC () sur le raccord sur la portée de
sortie de la vanne de commande (); utilisez une
garniture appropriée.
4. Insérez les raccords dans les portées d'entrée/sortie du
débitmètre (&); veillez à ne pas endommager les
joints. Installez les écrous et serrez-les bien à la main.
5. Vissez le débitmètre () dans le coude en PVC (); veillez
à respecter la direction d'écoulement (voir flèche);
utilisez une garniture appropriée.
6. Connectez le câble du débitmètre de la vanne de
commande au débitmètre; fixez-le par moyen de la vis.
7. Branchez le robinet d'entrée (IN) du kit connexion à 3
robinets au raccord sur la portée d'entrée de la vanne de
commande ().
8. Branchez le robinet de sortie (OUT) du kit connexion à 3
robinets au raccord sur la portée de sortie du débitmètre
().
9. Branchez l'alimentation d'eau principale à l'entrée du kit
connexion à 3 robinets.
10. Branchez la plomberie/distribution d'eau traitée à la
sortie du kit connexion à 3 robinets.
