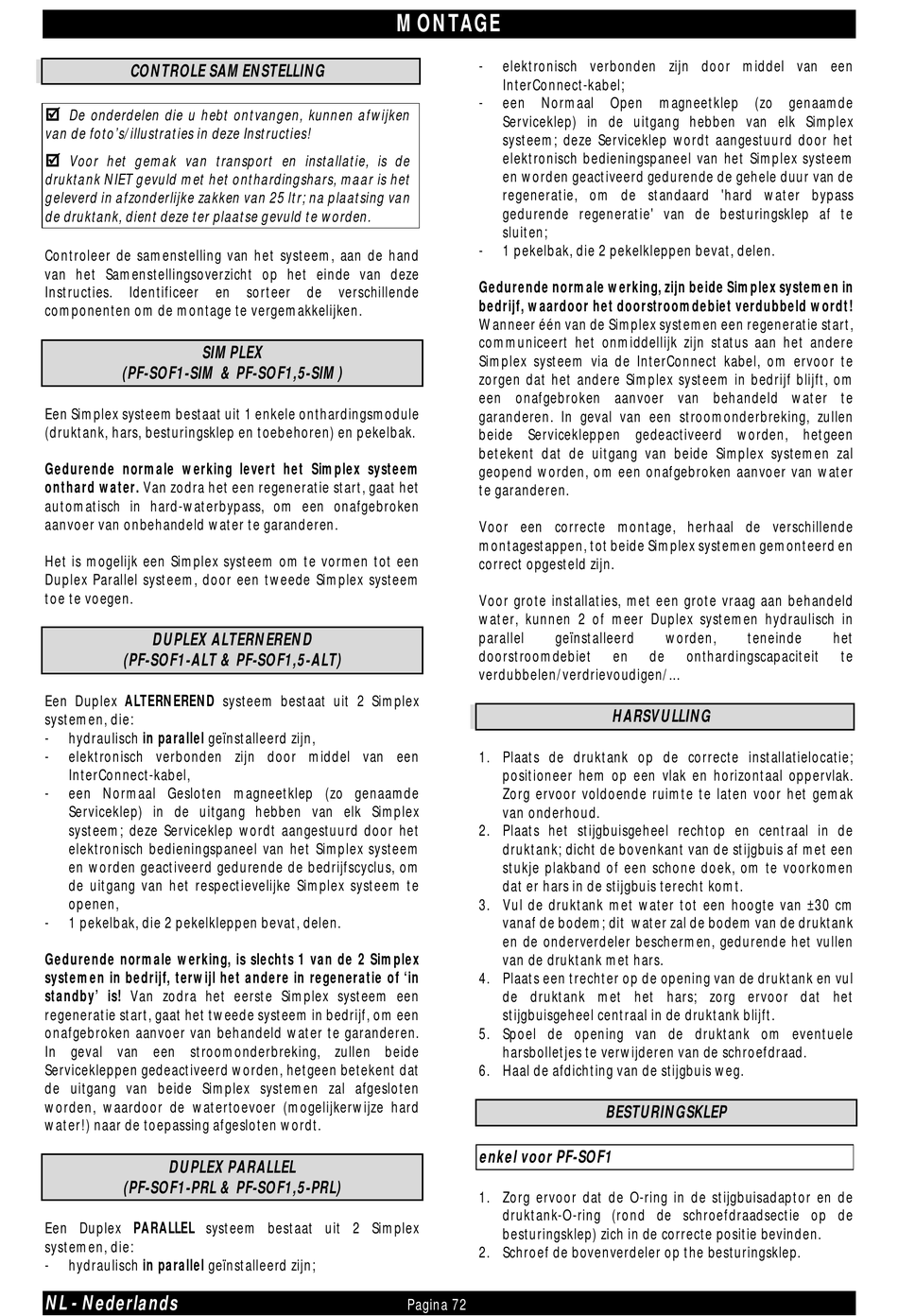

Montage - ProFlow PF-SOF1-PRL Installation- & Gebrauchsanleitung

CONTROLE SAMENSTELLING

De onderdelen die u hebt ontvangen, kunnen afwijken
van de foto's/illustraties in deze Instructies!

Voor het gemak van transport en installatie, is de
druktank NIET gevuld met het onthardingshars, maar is het
geleverd in afzonderlijke zakken van 25 ltr; na plaatsing van
de druktank, dient deze ter plaatse gevuld te worden.
Controleer de samenstelling van het systeem, aan de hand
van het Samenstellingsoverzicht op het einde van deze
Instructies. Identificeer en sorteer de
componenten om de montage te vergemakkelijken.
SIMPLEX
(PF-SOF1-SIM & PF-SOF1,5-SIM)
Een Simplex systeem bestaat uit 1 enkele onthardingsmodule
(druktank, hars, besturingsklep en toebehoren) en pekelbak.
Gedurende normale werking levert het Simplex systeem
onthard water. Van zodra het een regeneratie start, gaat het
automatisch in hard-waterbypass, om een onafgebroken
aanvoer van onbehandeld water te garanderen.
Het is mogelijk een Simplex systeem om te vormen tot een
Duplex Parallel systeem, door een tweede Simplex systeem
toe te voegen.
DUPLEX ALTERNEREND
(PF-SOF1-ALT & PF-SOF1,5-ALT)
Een Duplex ALTERNEREND systeem bestaat uit 2 Simplex
systemen, die:
- hydraulisch in parallel geïnstalleerd zijn,
- elektronisch verbonden zijn door middel van een
InterConnect-kabel,
- een Normaal Gesloten magneetklep (zo genaamde
Serviceklep) in de uitgang hebben van elk Simplex
systeem; deze Serviceklep wordt aangestuurd door het
elektronisch bedieningspaneel van het Simplex systeem
en worden geactiveerd gedurende de bedrijfscyclus, om
de uitgang van het respectievelijke Simplex systeem te
openen,
- 1 pekelbak, die 2 pekelkleppen bevat, delen.
Gedurende normale werking, is slechts 1 van de 2 Simplex
systemen in bedrijf, terwijl het andere in regeneratie of 'in
standby' is! Van zodra het eerste Simplex systeem een
regeneratie start, gaat het tweede systeem in bedrijf, om een
onafgebroken aanvoer van behandeld water te garanderen.
In geval van een stroomonderbreking, zullen beide
Servicekleppen gedeactiveerd worden, hetgeen betekent dat
de uitgang van beide Simplex systemen zal afgesloten
worden, waardoor de watertoevoer (mogelijkerwijze hard
water!) naar de toepassing afgesloten wordt.
DUPLEX PARALLEL
(PF-SOF1-PRL & PF-SOF1,5-PRL)
Een Duplex PARALLEL systeem bestaat uit 2 Simplex
systemen, die:
- hydraulisch in parallel geïnstalleerd zijn;
NL - Nederlands

MONTAGE

- elektronisch verbonden zijn door middel van een
InterConnect-kabel;
- een Normaal Open magneetklep (zo genaamde
Serviceklep) in de uitgang hebben van elk Simplex
systeem; deze Serviceklep wordt aangestuurd door het
elektronisch bedieningspaneel van het Simplex systeem
en worden geactiveerd gedurende de gehele duur van de
regeneratie, om de standaard 'hard water bypass
gedurende regeneratie' van de besturingsklep af te
sluiten;
- 1 pekelbak, die 2 pekelkleppen bevat, delen.
Gedurende normale werking, zijn beide Simplex systemen in
verschillende
bedrijf, waardoor het doorstroomdebiet verdubbeld wordt!
Wanneer één van de Simplex systemen een regeneratie start,
communiceert het onmiddellijk zijn status aan het andere
Simplex systeem via de InterConnect kabel, om ervoor te
zorgen dat het andere Simplex systeem in bedrijf blijft, om
een onafgebroken aanvoer van behandeld water te
garanderen. In geval van een stroomonderbreking, zullen
beide Servicekleppen gedeactiveerd worden, hetgeen
betekent dat de uitgang van beide Simplex systemen zal
geopend worden, om een onafgebroken aanvoer van water
te garanderen.
Voor een correcte montage, herhaal de verschillende
montagestappen, tot beide Simplex systemen gemonteerd en
correct opgesteld zijn.
Voor grote installaties, met een grote vraag aan behandeld
water, kunnen 2 of meer Duplex systemen hydraulisch in
parallel
doorstroomdebiet
verdubbelen/verdrievoudigen/...
1. Plaats de druktank op de correcte installatielocatie;
positioneer hem op een vlak en horizontaal oppervlak.
Zorg ervoor voldoende ruimte te laten voor het gemak
van onderhoud.
2. Plaats het stijgbuisgeheel rechtop en centraal in de
druktank; dicht de bovenkant van de stijgbuis af met een
stukje plakband of een schone doek, om te voorkomen
dat er hars in de stijgbuis terecht komt.
3. Vul de druktank met water tot een hoogte van ±30 cm
vanaf de bodem; dit water zal de bodem van de druktank
en de onderverdeler beschermen, gedurende het vullen
van de druktank met hars.
4. Plaats een trechter op de opening van de druktank en vul
de druktank met het hars; zorg ervoor dat het
stijgbuisgeheel centraal in de druktank blijft.
5. Spoel de opening van de druktank om eventuele
harsbolletjes te verwijderen van de schroefdraad.
6. Haal de afdichting van de stijgbuis weg.
enkel voor PF-SOF1
1. Zorg ervoor dat de O-ring in de stijgbuisadaptor en de
druktank-O-ring (rond de schroefdraadsectie op de
besturingsklep) zich in de correcte positie bevinden.
2. Schroef de bovenverdeler op the besturingsklep.
Pagina 72
geïnstalleerd worden,
en de onthardingscapaciteit
HARSVULLING
BESTURINGSKLEP
teneinde het
te
