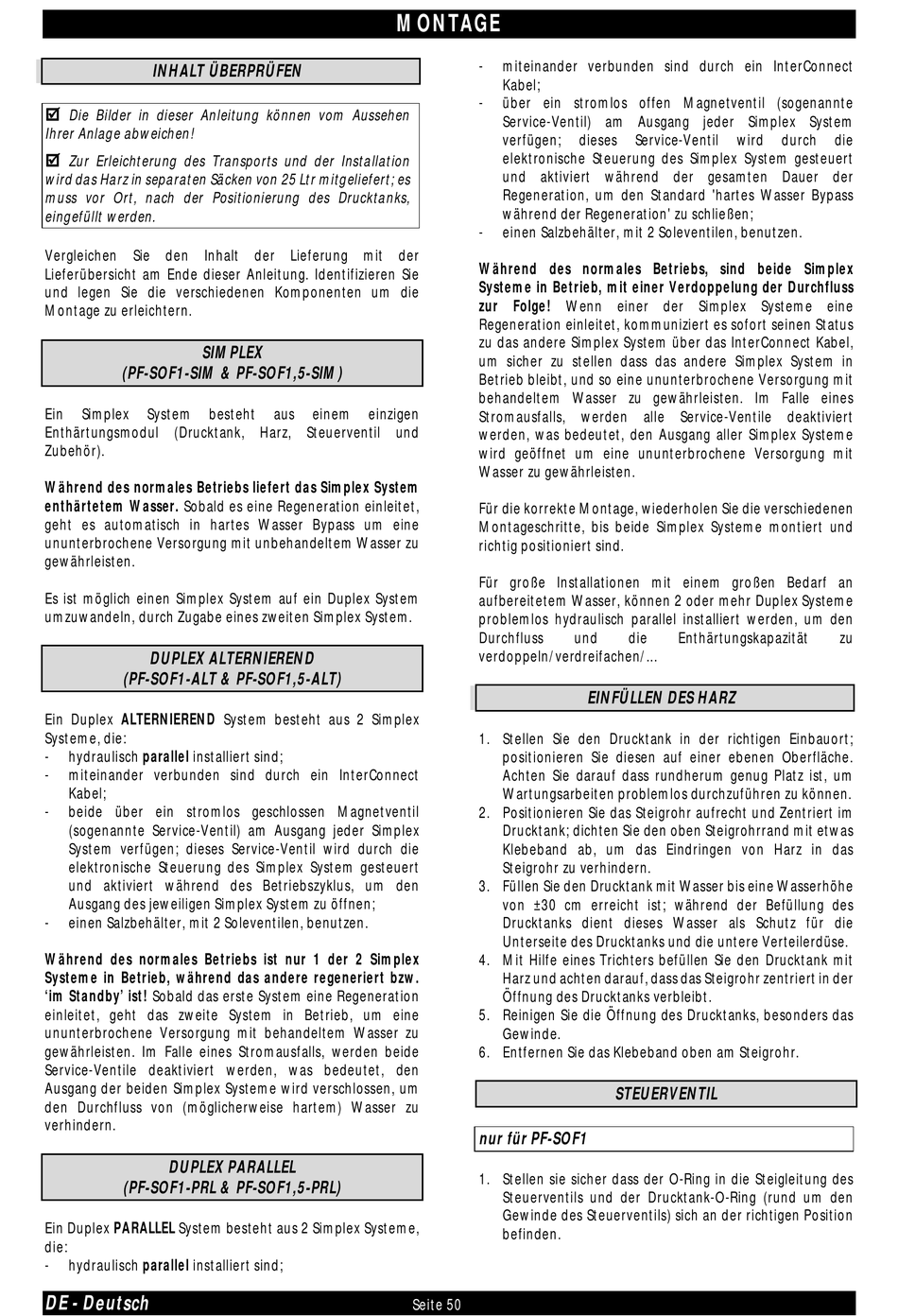

INHALT ÜBERPRÜFEN

Die Bilder in dieser Anleitung können vom Aussehen
Ihrer Anlage abweichen!

Zur Erleichterung des Transports und der Installation
wird das Harz in separaten Säcken von 25 Ltr mitgeliefert; es
muss vor Ort, nach der Positionierung des Drucktanks,
eingefüllt werden.
Vergleichen Sie den Inhalt der Lieferung mit der
Lieferübersicht am Ende dieser Anleitung. Identifizieren Sie
und legen Sie die verschiedenen Komponenten um die
Montage zu erleichtern.
SIMPLEX
(PF-SOF1-SIM & PF-SOF1,5-SIM)
Ein Simplex System besteht
Enthärtungsmodul (Drucktank, Harz, Steuerventil und
Zubehör).
Während des normales Betriebs liefert das Simplex System
enthärtetem Wasser. Sobald es eine Regeneration einleitet,
geht es automatisch in hartes Wasser Bypass um eine
ununterbrochene Versorgung mit unbehandeltem Wasser zu
gewährleisten.
Es ist möglich einen Simplex System auf ein Duplex System
umzuwandeln, durch Zugabe eines zweiten Simplex System.
DUPLEX ALTERNIEREND
(PF-SOF1-ALT & PF-SOF1,5-ALT)
Ein Duplex ALTERNIEREND System besteht aus 2 Simplex
Systeme, die:
- hydraulisch parallel installiert sind;
- miteinander verbunden sind durch ein InterConnect
Kabel;
- beide über ein stromlos geschlossen Magnetventil
(sogenannte Service-Ventil) am Ausgang jeder Simplex
System verfügen; dieses Service-Ventil wird durch die
elektronische Steuerung des Simplex System gesteuert
und aktiviert während des Betriebszyklus, um den
Ausgang des jeweiligen Simplex System zu öffnen;
- einen Salzbehälter, mit 2 Soleventilen, benutzen.
Während des normales Betriebs ist nur 1 der 2 Simplex
Systeme in Betrieb, während das andere regeneriert bzw.
'im Standby' ist! Sobald das erste System eine Regeneration
einleitet, geht das zweite System in Betrieb, um eine
ununterbrochene Versorgung mit behandeltem Wasser zu
gewährleisten. Im Falle eines Stromausfalls, werden beide
Service-Ventile deaktiviert werden, was bedeutet, den
Ausgang der beiden Simplex Systeme wird verschlossen, um
den Durchfluss von (möglicherweise hartem) Wasser zu
verhindern.
DUPLEX PARALLEL
(PF-SOF1-PRL & PF-SOF1,5-PRL)
Ein Duplex PARALLEL System besteht aus 2 Simplex Systeme,
die:
- hydraulisch parallel installiert sind;
DE - Deutsch

MONTAGE

aus einem einzigen
Seite 50
- miteinander verbunden sind durch ein InterConnect
Kabel;
- über ein stromlos offen Magnetventil (sogenannte
Service-Ventil) am Ausgang jeder Simplex System
verfügen; dieses Service-Ventil
elektronische Steuerung des Simplex System gesteuert
und aktiviert während der gesamten Dauer der
Regeneration, um den Standard 'hartes Wasser Bypass
während der Regeneration' zu schließen;
- einen Salzbehälter, mit 2 Soleventilen, benutzen.
Während des normales Betriebs, sind beide Simplex
Systeme in Betrieb, mit einer Verdoppelung der Durchfluss
zur Folge! Wenn einer der Simplex Systeme eine
Regeneration einleitet, kommuniziert es sofort seinen Status
zu das andere Simplex System über das InterConnect Kabel,
um sicher zu stellen dass das andere Simplex System in
Betrieb bleibt, und so eine ununterbrochene Versorgung mit
behandeltem Wasser zu gewährleisten. Im Falle eines
Stromausfalls, werden alle Service-Ventile deaktiviert
werden, was bedeutet, den Ausgang aller Simplex Systeme
wird geöffnet um eine ununterbrochene Versorgung mit
Wasser zu gewährleisten.
Für die korrekte Montage, wiederholen Sie die verschiedenen
Montageschritte, bis beide Simplex Systeme montiert und
richtig positioniert sind.
Für große Installationen mit einem großen Bedarf an
aufbereitetem Wasser, können 2 oder mehr Duplex Systeme
problemlos hydraulisch parallel installiert werden, um den
Durchfluss und die
verdoppeln/verdreifachen/...
EINFÜLLEN DES HARZ
1. Stellen Sie den Drucktank in der richtigen Einbauort;
positionieren Sie diesen auf einer ebenen Oberfläche.
Achten Sie darauf dass rundherum genug Platz ist, um
Wartungsarbeiten problemlos durchzuführen zu können.
2. Positionieren Sie das Steigrohr aufrecht und Zentriert im
Drucktank; dichten Sie den oben Steigrohrrand mit etwas
Klebeband ab, um das Eindringen von Harz in das
Steigrohr zu verhindern.
3. Füllen Sie den Drucktank mit Wasser bis eine Wasserhöhe
von ±30 cm erreicht ist; während der Befüllung des
Drucktanks dient dieses Wasser als Schutz für die
Unterseite des Drucktanks und die untere Verteilerdüse.
4. Mit Hilfe eines Trichters befüllen Sie den Drucktank mit
Harz und achten darauf, dass das Steigrohr zentriert in der
Öffnung des Drucktanks verbleibt.
5. Reinigen Sie die Öffnung des Drucktanks, besonders das
Gewinde.
6. Entfernen Sie das Klebeband oben am Steigrohr.
STEUERVENTIL
nur für PF-SOF1
1. Stellen sie sicher dass der O-Ring in die Steigleitung des
Steuerventils und der Drucktank-O-Ring (rund um den
Gewinde des Steuerventils) sich an der richtigen Position
befinden.
wird durch die
Enthärtungskapazität zu
