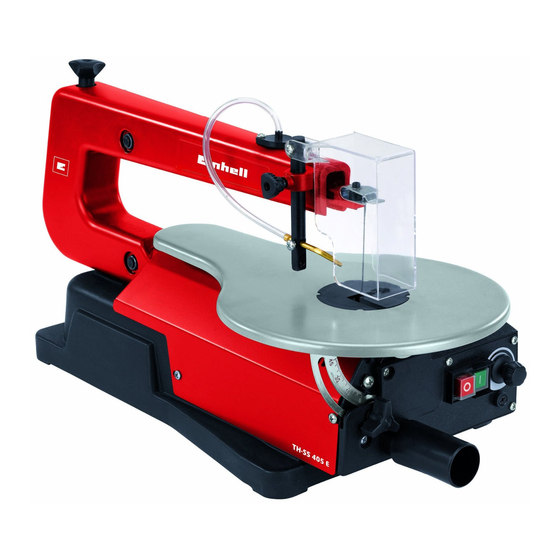

EINHELL TH-SS 405 E Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Bandsägen
  5. TH-SS 405 E
  6. Originalbetriebsanleitung
EINHELL TH-SS 405 E Originalbetriebsanleitung

EINHELL TH-SS 405 E Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für TH-SS 405 E:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
D
Originalbetriebsanleitung
Dekupiersäge
RO
Instrucţiuni de utilizare originale
Ferăstrău pentru decupat
BG
Оригинално упътване за
употреба
Контурен трион
TR
Orijinal Kullanma Talimatı
Tezgah Dekupaj Testeresi
5
Art.-Nr.: 43.090.40
Anl_TH_SS_405_E_SPK5.indb 1
Anl_TH_SS_405_E_SPK5.indb 1
TH-SS 405 E
I.-Nr.: 11012
18.12.12 13:58
18.12.12 13:58
