Robitronic Expert Touring Car V2

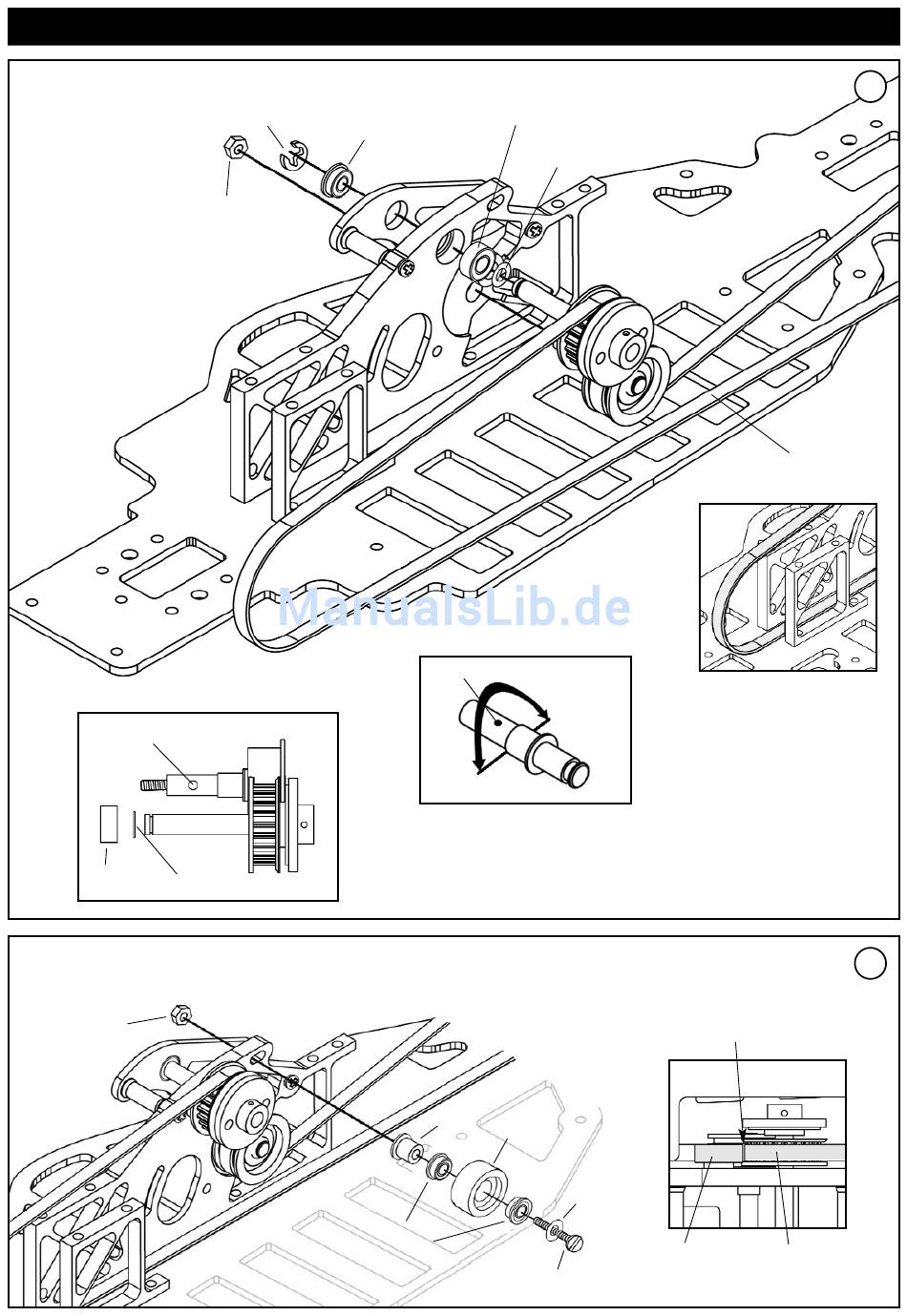

5) ASSEMBLY OF THE MID DRIVE
MONTAGE DES MITTLEREN ANTRIEBS
Belt tension
Riemenspannung
Ballbearing
Kugellager
0.20mm Accurate Shim
0,20mm Distanzscheibe
6) ASSEMBLY OF THE BELT CONTROLLER
MONTAGE DES RIEMEN KONTROLLRADES
3mm Nylon Nut
M3 Mutter
4mm E-Ring
3mm nut
M3 Mutter
5x10x4mm
Ball Bearing
Kugellager
5x8x2,5mm
Flange Ball Bearing
Kugellager mit Bund
Marker / Markierung neutral
looser/locker
* Fine adjustment for belt tension.
Never turn the excentric shaft more than 90 deegres.
* Verwenden Sie die Exzenterwelle nur zum Feinjustieren
des Riemens. Verstellen Sie die Welle nie mehr als 90°,
wenn die Markierung oben ist.
Bush
Hülse
Belt Controller
Riemen Kontrollrad
5x8x2.5mm
Ball Bearing
Kugellager
M3x16mm Screw
Schlitzkopfschraube
0.30mm Accurate Shim
0,30mm Distanzscheibe
* Put Belt between both Motor Mounts
* Riemen muß zwischen beiden
Motorblocks laufen
tighter/fester
* Adjust 0.5mm between the ball bearing
and the belt
* Stellen Sie ca. 0,5mm Abstand zwischen
Kugellager und Riemen ein
Washer
Beilagscheibe
Belt Controller
Riemen Kontrollrad
4
A
Belt
Riemen
A
Belt
Riemen
