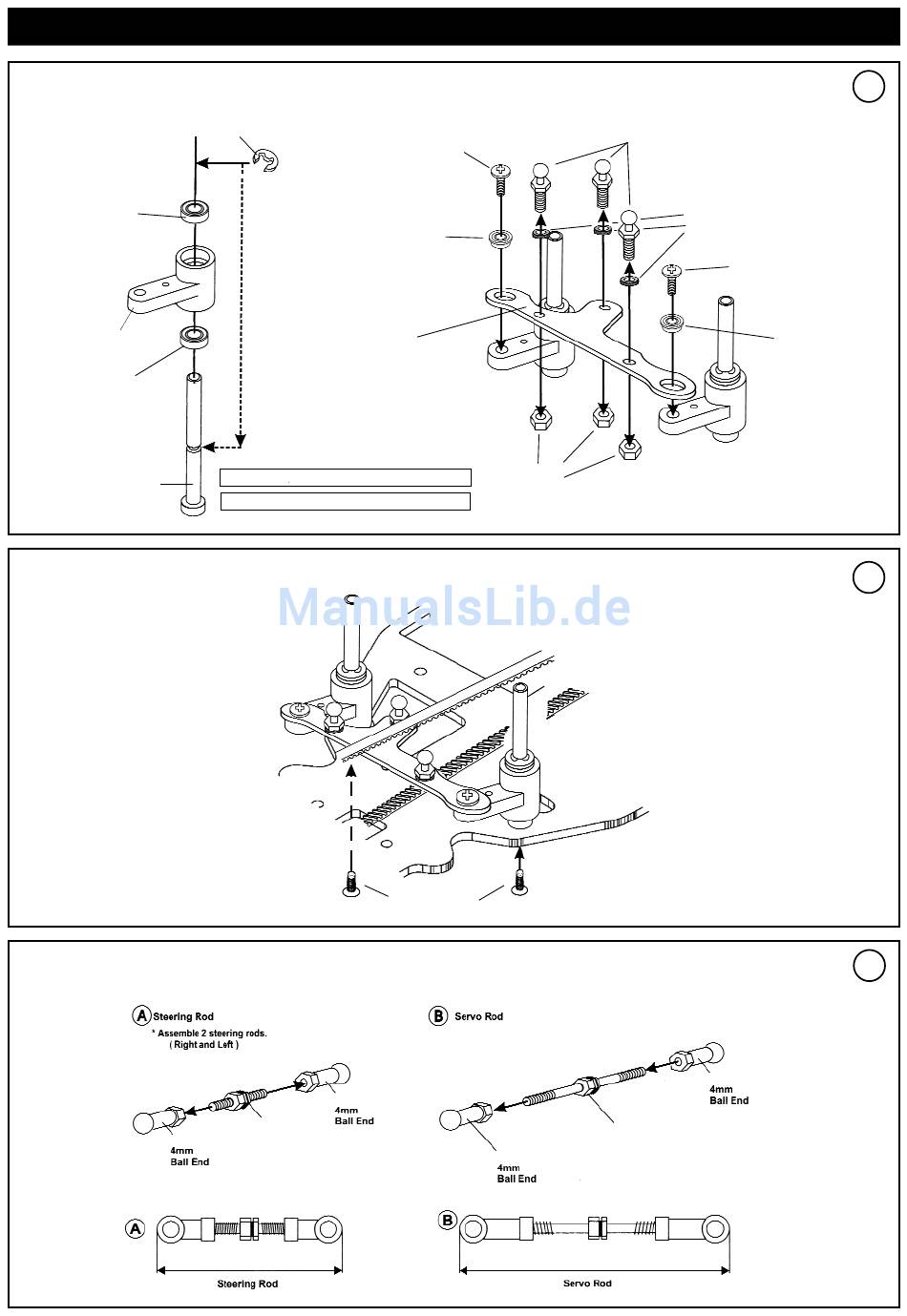

23) ASSEMBLY OF THE STEERING
MONTAGE DER LENKUNG
5x8x2.5mm
Ball Bearing
Kugellager
Servo Saver
5x8x2.5mm
Ball Bearing
Kugellager
Steering Shaft
Lagerlenkbolzen
24) ASSEMBLY OF THE STEERING ONTO CHASSIS
MONTAGE DER LENKUNG AUF DAS CHASSIS
25) ASSEMBLY OF THE STEERING ROD AND SERVO ROD
MONTAGE DER LENKSPURSTANGEN
* Montieren Sie 2 Gewindestangen
(Rechts und Links)
Kugelkopfpfannen (kurz)
4mm E-Ring
RC3060F
3x6x2.5mm
Ball Bearing
Kugellager
Steering graphite plate
Kohlefaserplatte
Assembly of the right and left-side are the same
Linke und rechte Seite der Lenkung montieren
/ Lenkspurstangen
(short)
TM116133-5
Kugelkopfpfannen
3x35mm Turnbuckle
(kurz)
Gewindestange
(short)
52mm
Robitronic Expert Touring Car V2
3x8mm Screw
Schraube
3mm Nut
Mutter (schmal)
3x6mm
Flat Head Screw
Senkkopfschraube
/ Servospurstange
(long)
Kugelkopfpfannen (lang)
4mm
Ball & Socket
Kugelkopf
1mm
Plastic washer (Bag G)
Beilagscheibe (G)
3x8mm Screw
Schraube
* Steering unit through belt before assembly.
* Lenkung zwischen Riemen vor Montage einführen.
Kugelkopfpfannen
(lang)
TM116134-5
3x45mm Turnbuckle
* Take 4mm Ball End from Bag G
Gewindestange
* Entnehmen Sie Kugelkopfpfanne
von Verpackung G
63mm
E
RC3060F
3x6x2.5mm
Ball Bearing
Kugellager
E
E
(long)
