Robitronic Expert Touring Car V2

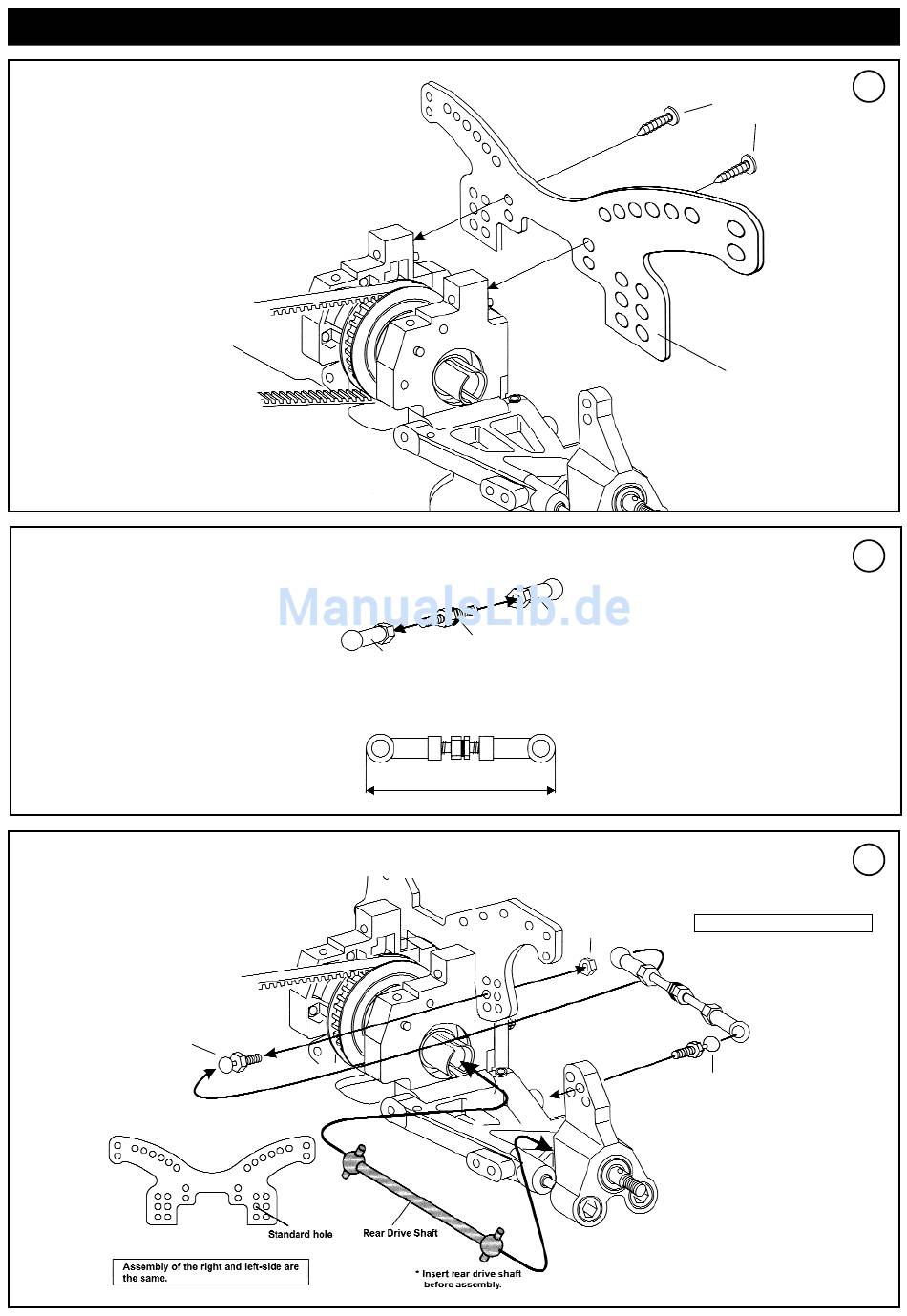

20) ASSEMBLY OF THE REAR SHOCK STAY
MONTAGE DER HINTEREN DÄMPFERBRÜCKE
*Plastik wegschneiden wie auf Skizze.
21) ASSEMBLY OF THE REAR UPPER ROD
MONTAGE DER HINTEREN QUERLENKERSTANGE
* Assemble 2 upper rods. (Right and Left)
* Montieren Sie 2 Gewindestangen (Rechts und Links)
22) ASSEMBLY OF THE REAR DRIVE SHAFT
MONTAGE DER HINTEREN ANTRIEBSWELLE
4mm
Ball End
Kugelkopf
4mm
Ball End (long)
Kugelkopfpfanne (lang)
Kardanknochen
Standard Loch
* Kardan vor dem Zusammenbau einsetzen.
4mm
Ball End (long)
Kugelkopfpfanne (lang)
TM116132
3x30mm Turnbuckle
Gewindestange
* Take 4mm Ball End from Bag G
* Entnehmen Sie Kugelkopfpfanne von Verpackung G
50mm
3mm Nut
Mutter
12
D
3x10mm
Tapping Screw
Rundkopfschraube
Rear Shock Stay
Hintere Dämpferbrücke
D
D
Linke und rechte Seite montieren.
4mm
Ball End
Kugelkopf
