Robitronic Expert Touring Car V2

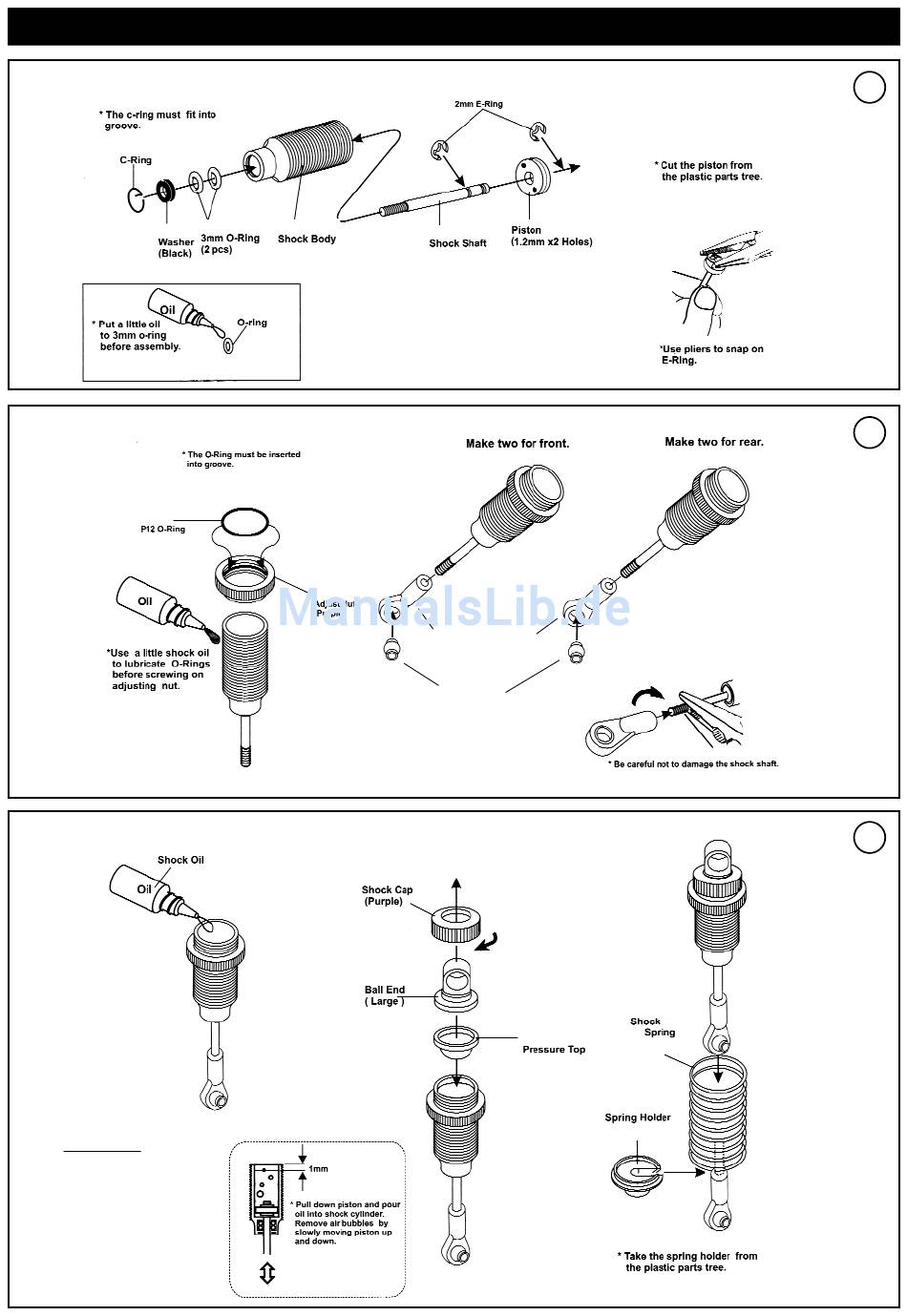

31) SHOCK ASSEMBLY / MONTAGE DER STOSSDÄMPFER
* C-Ring muß in Nut einschnappen
Distanzscheibe
* Geben Sie vor dem Einbau etwas
Silikonöl auf die O-Ringe
32) ASSEMBLY OF THE 4MM BALL END / MONTAGE DER 4MM KUGELPFANNEN
* O-Ring in die Nut einsetzen
* Verwenden Sie
etwas Öl um die
Justiermutter leichter
aufzuschrauben
33) FILLING THE SHOCK OIL / BEFÜLLEN DER STOSSDÄMPFER
Dämpferöl
Dämpfer befüllen:
Kolbenstange ganz nach unten
schieben und Dämpferkolben mit
Öl bis auf 1mm befüllen. Langsam
Kolbenstange nach oben und
unten bewegen, damit Luftblasen
entweichen können. Diaphragm
aufsetzen und überschüssiges Öl
entweichen lassen. Oberteil auf-
schrauben und fest zuziehen.
Kolben muß sich ganz hinein-
schieben lassen, ansonsten etwas
aufschrauben und noch etwas Öl
entweichen lassen.
Dämpfergehäuse
Kolbenstange
Justiermutter
Plastic Ball End (short)
Kugelpfanne (kurz)
Verschlußkappe
Dämpferkappe
(groß)
Kolbenplatte
(2 Loch, große Löcher)
2x Vorne
6mm Ball
Kugel
* Vorsichtig mit der Zange.
Beschädigen Sie nicht die Kolbenstange.
Volumen -
Ausgleichskappe
Federteller
* Entnehmen Sie die Federteller von den Plastikteilen.
* Schneiden Sie die Kolbenplatte von den
Plastikteilen herrunter
* Verwenden Sie die Zange
für E-Clips
2x Hinten
Feder
