KURZANLEITUNG ZUR INSTALLATION
Die folgenden Installationsschritte müssen bei der Installation des Systems vor Ort, also dort wo die Datenauslesung statt-
findet, vorgenommen werden.
Schritt 0:
Öffnen Sie die Abdeckung des FNet Koordinators wie in Abbildung A gezeigt.
Schritt 1 Option:
Setzen Sie die SIM-Karte in den Steckplatz ein, falls nicht werksseitig bereits montiert.
Achtung:
Die SIM-Karte kann gesperrt werden, falls die in dem FNet-Koordinator programmierte PIN nicht der PIN der SIM-Karte
entspricht. Der in dem Koordinator programmierte Wert ist „0000". Der PIN kann auf der SIM-Karte auch als "deaktiviert"
vorkonfiguriert sein. Konfigurieren Sie den FNet Koordinator mit der PIN ihrer SIM-Karte. Siehe auch das Softwarehandbuch
zur Wartung des EquaScan FNet.
Schritt 2:
Schließen Sie die Batterie (optional: verbinden Sie 220V) wie in Abbildung B erläutert an.
Schritt 3:
Aktivieren Sie die LC-Anzeige durch kurzen Druck auf eine beliebige Taste.
Drücken Sie auf "Enter", um mit der Inbetriebnahme zu beginnen (Start Menü).
Stellen Sie das Datum und die Uhrzeit der Einheit wie folgt ein:
• Verwenden Sie "Auf" und "Ab" zum Ändern der Werte
• Verwenden Sie "Enter", um zum nächsten Feld zu gehen
(von JJJJ zu MM zu TT ....usw.).
Wenn die Inbetriebnahme abgeschlossen ist, wechselt das Produkt au-
tomatisch zum Hauptmenü. Nur in diesem Stadium: Bei Unterbrechung der
Batterieversorgung (oder der 220V Stromversorgung) geht das Produkt zurück
in den Lagermodus. In diesem Fall erneut mit Schritt 3 starten.
Schritt 4:
Drücken Sie auf "Enter", um den Kopplungsprozess der erforderlichen Router mit
dem Koordinator einzuleiten (Hauptmenü).
Aktivieren Sie anschließend entsprechend gleichzeitig den Kopplungsprozess an
den FNet-Routern. Siehe auch technisches Handbuch des Routers.
Durch Drücken von "Enter" können Sie die Liste der mit dem FNet Koordinator
gekoppelten FNet Router anzeigen lassen.
Wenn alle erforderlichen FNet Router gekoppelt sind, drücken Sie auf "ESC", um
zum Hauptmenü zurückzukehren.
Schritt 5:
Befestigen Sie den FNet Koordinator an seiner Halterung, die vorher wie in Abbildung A
beschrieben in ihrer endgültigen Position an der Wand befestigt wurde.

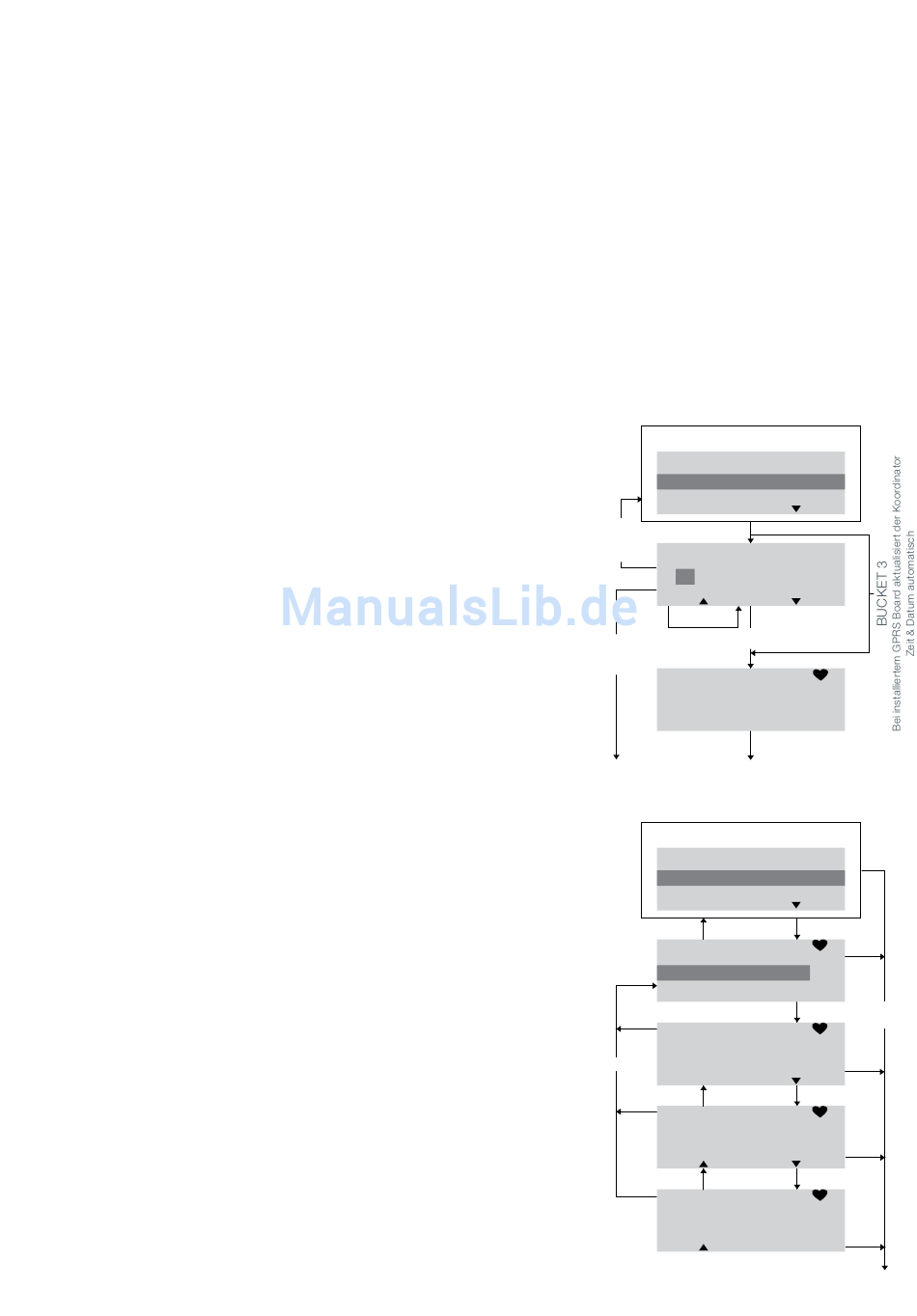

Inbetriebnahme
I n b e t r i e b n a h m e
K o o r d i n a to r i n f o
ESC
BESTÄTIGEN
Nur wenn Jahr
ausgewählt ist
2
016
/ 0 2 / 24
Hoch/Runter
Ändert die
BESTÄTIGEN
Timeout 2`
Werte
Display OFF
S e a r c h n e t w o r k s
Start Menü
Hauptmenü
Wenn die Suche beendet ist
Koppeln Router/s
K o p p e l n R o u t e r/s
S c a n R o u t e r l i n k
ESC
K o p p e l R o u t e r/s:
Bestätigen
R o u t 1610 0 010
R o u t 1610 0 011
ESC
R o u t 1610 0 012
Hoch
R o u t 1610 0 013
R o u t 1610 0 014
R o u t 1610 0 015
Hoch
R o u t 1610 0 014
R o u t 1610 0 015
R o u t 1610 0 016
17:3 5:2 0
Bestätigen
7
Timeout 2`
Display OFF
Runter
Runter
Hauptmenü
