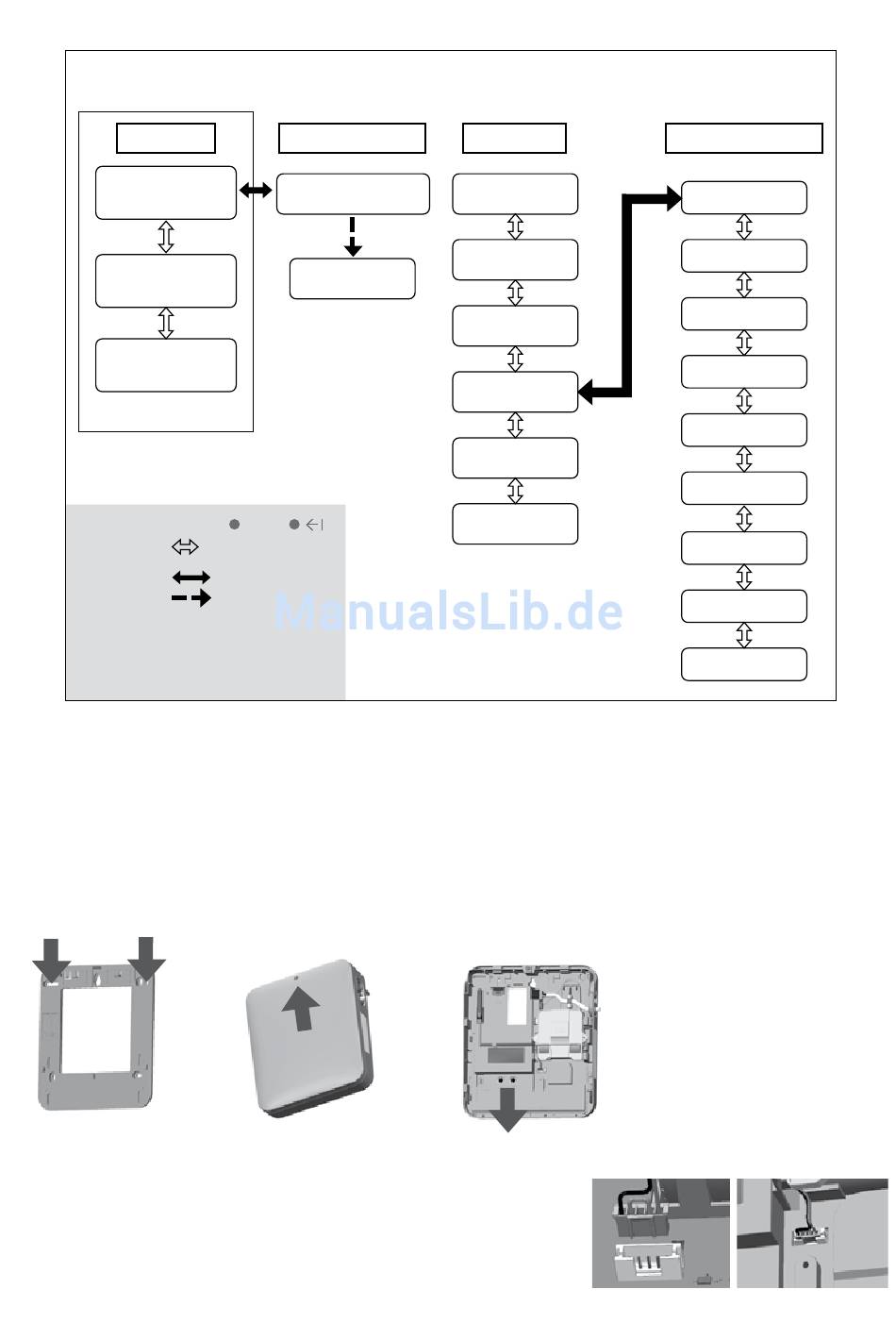

Das folgende Diagramm zeigt die verfügbaren LC-Anzeigen und die entsprechende Navigation in den verschiedenen Menüs
des Koordinators.
SCREEN NAVIGATION ON FNET COORDINATOR
Start Menü
Inbetriebnahme
Test GPRS**
Information
Kurzes Drücken:
Langes Drücken:
Automatisch:
* : Funktion nur im normalen Betrieb wählbar
** : Funktion nur mit installiertem GPRS-Board wählbar
Time out:
- generell nach ca. 2 Minuten
- In Install MIU / Scan MIU nach ca. 5 Stunden

MONTAGE DES FNET KOORDINATORS AN DER WAND

Verwenden Sie zur Anbringung des EquaScan FNet Koordinators an der Wand die Wandhalterung (TOP-Markierung
beachten) und die mitgelieferten Schrauben und Dübel. Mindestabstand der Wandhalterung von 20 mm zur Decke und zu
den Seitenwänden einhalten.
Zur Befestigung des FNet Koordinators an der Wandhalterung öffnen Sie die vordere Abdeckung, indem Sie diese nach
oben schieben. Nach Abgleich der Führungsstifte der Wandhalterung mit den Aufnahmen des Koordinators schieben Sie
die Einheit wie in Abbildung A gezeigt nach unten.

BATTERIEANSCHLUSS

Schließen Sie den Steckverbinder der Batterie wie in Abbildung B gezeigt an,
um den FNet Koordinator mit Strom zu versorgen. Der Steckverbinder passt nur
in einer Position, um so die Installation mit korrekter Polarität zu gewährleisten.
Aus diesem Grund darf beim Einsetzen des Steckverbinders keine Kraft auf-
gewandt werden.
Datum & Zeit Menü
YYYY/MM/DD hh:mm:ss
2016/05/26 00:02:08
Search others FNet
(ESC)
Hoch Runter
ESC ENTER
Hauptmenü
Pairing router
Scan node link
Installation MIU
Finalisiere Installation
Wartungsmenü
Information
Wartungsmenü
Installation
Netzwerkreport
Installation
Knotenreport
Netzwerk sperren*
Netzwerk entsperren*
Test GPRS**
Datum ändern
Suche Netzweke
Suche MIUs
Batterietausch
Abbildung A
Abbildung B
