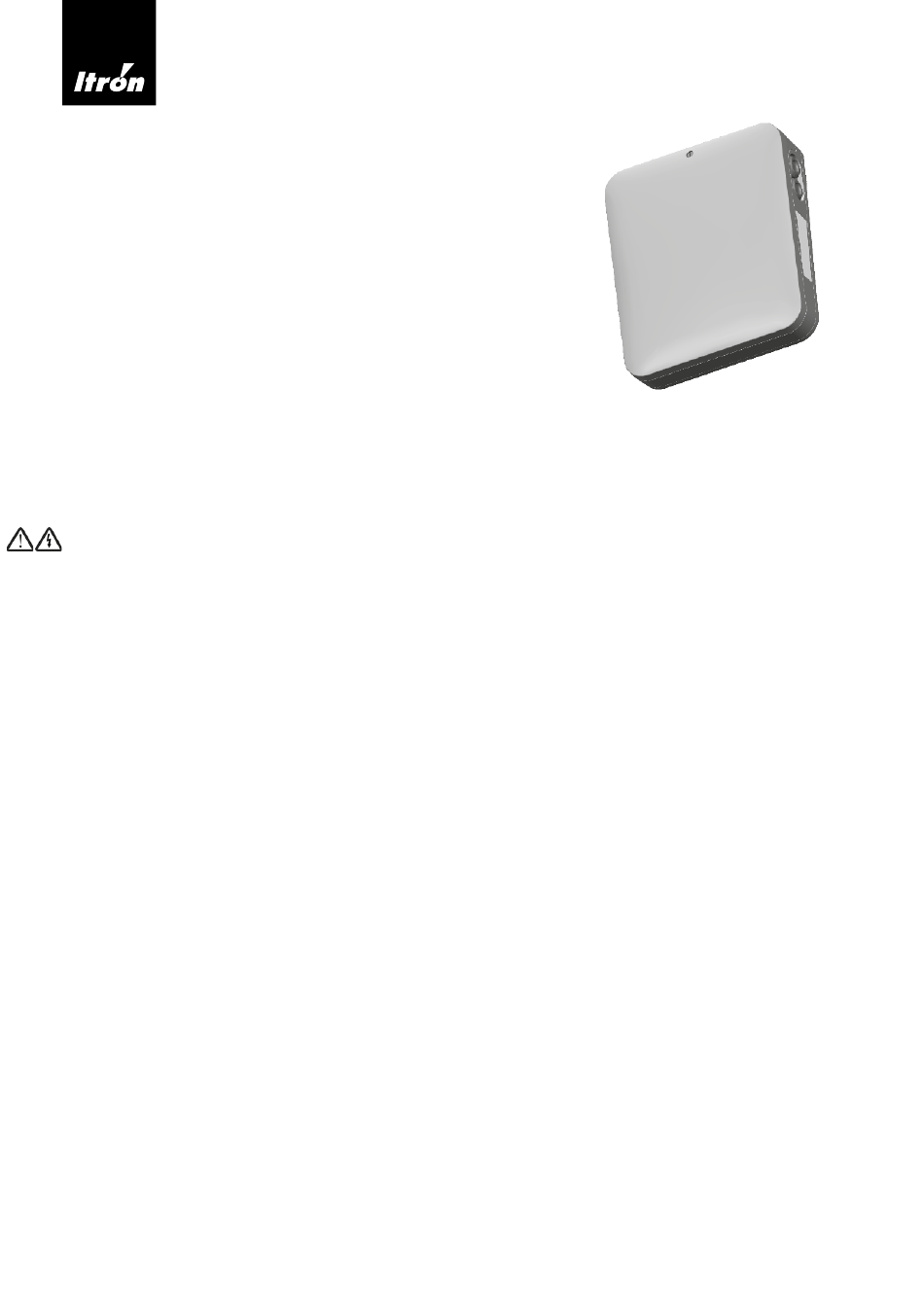

MONTAGE- UND BEDIENUNGSANLEITUNG
EquaScan FNet
Koordinator
LIEFERUMFANG
• Koordinator inkl. Halterung
• Bedienungsanleitung
• Montagesatz (4 Schrauben mit Dübeln)
• 1 Kunststoffplombe
• Option:
- GPRS Quadband-Modem (3G/2G)
· Batteriesatz ( Spannung 3,0 V 25 Ah) (Art Nr.: A5002544 bei Austausch)
· oder Netzanschluss mit 110V...230 V - Wechselspannung 50/60Hz (anschlussfertiges Stromkabel)
· Optional ausgestattet mit einer SIM-Karte mit 3G/2G-Unterstützung; Daten-Funktionen
Montage, Installation und Benutzung nur durch ausgebildetes Fachpersonal!
ALLGEMEINES
Das EquaScan FNet-System ist ein innovatives 2-Wege-Funksystem, das speziell entwickelt wurde, um die Anforder-
ungen von Abrechnungsdienstleistungsunternehmen zu erfüllen. Das System ermöglicht das Sammeln von Messdaten
jeglicher Art auf effektive, schnelle und sichere Weise. Das EquaScan FNet-System erlaubt die Einbeziehung aller End-
punkte, die zur EquaScan-Familie gehören. Ein EquaScan FNet-System besteht aus einem Koordinator und bis zu 19
Routern, um auch große Gebäudeinstallationen abzudecken. Ein Netzwerk kann bis zu 2.000 Endpunkte erfassen.
Der EquaScan FNet-Koordinator dient dazu, die zwischen den Routern in der EquaScan FNet-Umgebung ausgetauschten
Daten zu verwalten, zu koordinieren und zusammenzuführen. Gleichzeitig sammelt der Koordinator die Daten der End-
punkte innerhalb seines Funkbereichs.
Die benutzerfreundliche Architektur des EquaScan FNet-Funksystems und die einfache Installation seiner zugehörigen
Komponenten gewährleisten eine sichere Installation und Inbetriebnahme des FNet-Systems mit fehlerfreiem Betrieb und
sicherer Datenübertragung.
Dieses Produkt muss fachmännisch und gemäß der beschriebenen Montagehinweise installiert werden und darf daher nur
von qualifizierten und ausgebildeten Fachleuten eingerichtet werden. Zur Installation in Gebäuden mit höheren Brandschutz-
anforderungen wie z. B. Treppenhäusern und Fluchtwegen müssen die örtlichen Bauvorschriften eingehalten werden.
Behandeln Sie die Verpackung und das darin befindliche Gerät vorsichtig, da es durch Herunterfallen oder bei unvorsi-
chtiger Handhabung leicht beschädigt werden könnte. Die Verpackung muss mit der richtigen Seite nach oben gelagert
werden. Sie darf nicht dem Regen ausgesetzt werden oder in feuchter Umgebung verwahrt werden. Lagern Sie das
EquaScan FNet-Gerät nicht mit angeschlossener Batterie, da hierdurch die erwartete Lebensdauer wesentlich verringert
werden kann.
Der bestimmungsgemäße Verwendungszweck des EquaScan FNet-Systems besteht in der Sammlung, Speicherung
und Übertragung der Verbrauchsdaten von EquaScan-Messgeräten und -Endpunkten. Die EquaScan FNet-Geräte wurden
ausschließlich für diesen Zweck entwickelt. Jegliche andere Nutzung als zu dem hier beschriebenen Zweck und jegliche
an den EquaScan FNet-Geräten vorgenommene Änderung stellen eine nicht bestimmungsgemäße Verwendung dar.
Solche Anwendungen und Veränderungen müssen vorher schriftlich angefragt werden und erfordern eine besondere
Genehmigung durch den Hersteller.
Installieren Sie das Gerät nicht in metallischen Behältern, hinter Metalltüren oder an irgendwelchen anderen Stellen,
an denen elektrische oder elektromagnetische Störungen auftreten können, da die Funkleistung des Geräts hierdurch
wesentlich beeinflusst werden kann.
Installieren Sie die EquaScan FNet-Geräte unter den endgültigen Bedingungen vor Ort, um jegliche spätere Unterbrechung
des Systems zu vermeiden und überprüfen Sie das EquaScan FNet-System jedes Mal, wenn im Gebäude bauliche Verän-
derungen erfolgen.
