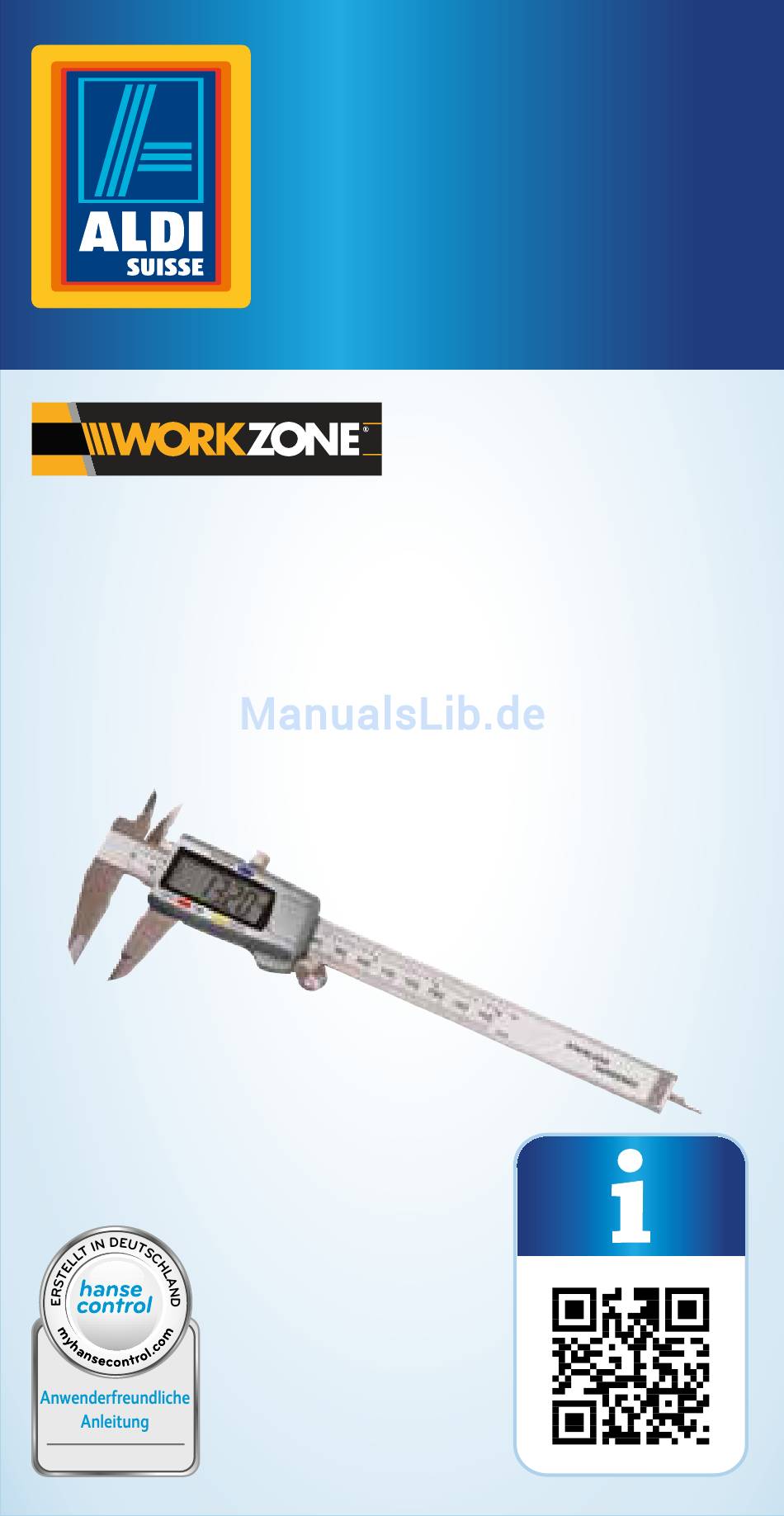

- Seite 1 Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Digitale Schieblehre Pied à coulisse numérique | Calibro digitale Deutsch ..06 Français ..27 Italiano ..49 ID: #05006...
- Seite 2 Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video- Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ............4 Verwendung ..........5 Lieferumfang/Geräteteile ......6 Allgemeines ..........7 Bedienungsanleitung lesen und aufbewahren..........7 Zeichenerklärung ..........8 Sicherheit ............9 Bestimmungsgemäßer Gebrauch ....9 Sicherheitshinweise ........10 Erstinbetriebnahme ........16 Schieblehre und Lieferumfang prüfen..16 Batterie einsetzen/wechseln .....17 Benutzung ............ 17 Funktionen ...........18 Nulleinstellung .......... -
Seite 6: Lieferumfang/Geräteteile

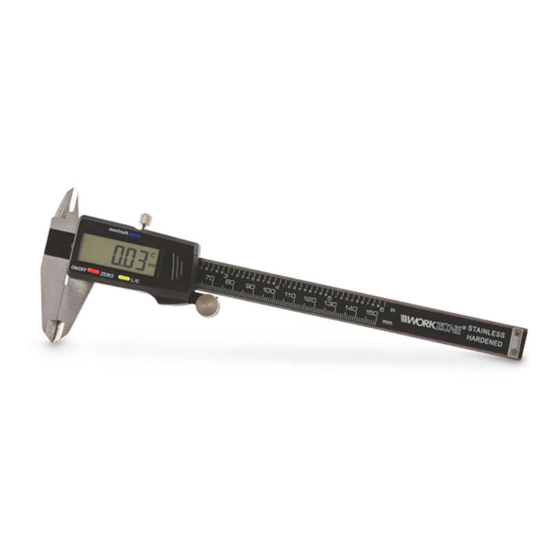

Lieferumfang/Geräteteile Stufenmessfläche Innenmessfläche LCD-Anzeige Feststellschraube mm/inch-Taste Batteriefach Tiefenstange Messskala Feineinstellrad Schieber ZERO-Taste OFF/ON-Taste Außenmessfläche Kunststoffkoffer Knopfzelle (1,5V), 2× Der Lieferumfang beinhaltet zwei 1,5-V-Batterien vom Typ LR44. -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung ge- hört zu dieser digitalen Schieb- lehre (im Folgenden nur „Schieb- lehre“ genannt). Sie enthält wichtige Informationen zur Inbetrieb- nahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie die Schieblehre einsetzen. -
Seite 8: Zeichenerklärung
Allgemeines Zeichenerklärung Die folgenden Symbole und Signalwörter werden in dieser Bedienungsanleitung, auf der Schieblehre oder auf der Verpack- ung verwendet. WARNUNG! Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. -
Seite 9: Sicherheit
Sicherheit Das LGA-tested-Quality- Zertifikat dient als Nachweis unabhängig geprüfter, genau definierter und konstanter Qualität. Es bestätigt die Sicherheit und Gebrauchs- tauglichkeit eines Produkts und somit seine umfassende Qualität. Konformitätserklärung (siehe Kapitel „Konformitäts- erklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemein- schaftsvorschriften des Euro- päischen Wirtschaftsraums. -
Seite 10: Sicherheitshinweise
Sicherheit Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder fal- schen Gebrauch entstanden sind. Sicherheitshinweise WARNUNG! Stromschlaggefahr! Unsachgemäßer Umgang mit der Schieblehre kann zu einem Strom- schlag führen. − Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Re- paratur Fachkräften. - Seite 11 Sicherheit − Verwenden Sie die Schieblehre nur in Innenräumen. Betreiben Sie die Schieblehre nie in Feuchträumen oder im Regen. − Lagern Sie die Schieblehre nie so, dass sie in eine Wanne oder in ein Waschbecken fallen kann. WARNUNG! Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten...
- Seite 12 Sicherheit Kinder können sich beim Spielen darin verfangen und ersticken. − Lassen Sie Kinder nicht mit den Batterien spielen. Batte- rien können bei Verschlucken lebensgefährlich sein. WARNUNG! Explosionsgefahr! Unsachgemäßer Umgang mit Bat- terien kann zur Explosion führen. − Schließen Sie Batterien niemals kurz.
- Seite 13 Sicherheit WARNUNG! Verätzungsgefahr! Auslaufende Batterieflüssigkeit kann bei Berührung mit der Haut oder anderen Körperteilen Verät- zungen verursachen. − Öffnen Sie Batterien niemals. − Vermeiden Sie bei austreten- der Batterieflüssigkeit den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt die betroffenen Stellen sofort mit reichlich klarem Was- ser ab und suchen Sie umge- hend einen Arzt auf.
- Seite 14 Sicherheit WARNUNG! Explosions- und Brandgefahr! Bei unsachgemäßem Umgang mit Batterien kann es zum Brand oder zur Explosion kommen. − Werfen Sie Batterien niemals in offenes Feuer oder in Wasser. VORSICHT! Verletzungsgefahr! Das Berühren der Messkanten kann zu Verletzungen führen. − Fassen Sie die Schieblehre nicht an den Messkanten an, sondern an den Griffen.
- Seite 15 Sicherheit HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit der Schieblehre kann zu Beschädigun- gen führen. − Messen Sie auf empfindlichen Oberflächen sehr vorsichtig, um keine Kratzspuren zu hin- terlassen. − Legen Sie keine Spannung an irgendeinem Teil der Schieb- lehre an (z. B. zum Gravieren mit einem elektrischen Stift), da sonst die Schaltung beschä- digt werden kann.
-
Seite 16: Erstinbetriebnahme
Erstinbetriebnahme − Stellen Sie sicher, dass die Bat- terie richtig herum eingelegt wird, d. h. Polarität beachten. − Vor der Entsorgung der Schieb- lehre muss zuerst die Batterie entnommen werden. − Entfernen Sie die Batterie bei längerer Nichtbenutzung aus der Schieblehre. Erstinbetriebnahme Schieblehre und Lieferumfang prüfen... -
Seite 17: Batterie Einsetzen/Wechseln
Benutzung Batterie einsetzen/wechseln Eine Knopfzelle ist bereits eingelegt. 1. Öffnen Sie das Batteriefach indem Sie den Deckel abziehen. 2. Entfernen Sie den Sicherheitsstreifen unter der Knopfzelle. 3. Schieben Sie den Deckel wieder auf das Batteriefach. Nach dem Einlegen der Bat- terie benötigt die Schieb- lehre ca. -
Seite 18: Funktionen
Funktionen Weitere Funktionen der Schieblehre finden Sie im Kapitel „Funktionen“. 4. Bewegen Sie den Schieber oder dre- hen Sie am Feineinstellrad , um eine Messung vorzunehmen. Sie können die Schieblehre mit der Feststellschraube fixieren, um das Messergenis zu sichern. 5. Lesen Sie das Messergebnis auf der LCD-Anzeige 6. -
Seite 19: Umrechnung
Funktionen Umrechnung Die mm/inch-Umrechnung kann in jeder beliebigen Position erfolgen. − Um das Messergebnis in der anderen Einheit anzuzeigen, drücken Sie die mm/inch-Taste Feineinstellrad Für sehr genaue Messungen kann die Schieblehre mit dem Feineinstellrad besonders präzise eingestellt werden. Ein- und ausschalten Die Schieblehre verfügt über eine ma- nuelle und eine automatische Ein- und Ausschaltung. -
Seite 20: Messungen
Funktionen Messungen Sie können mit der Schieblehre verschie- dene Messungen vornehmen: • Außenmessung (siehe Abb. C): Nutzen Sie die Außenmessfläche • Tiefenmessung (siehe Abb. D): Nutzen Sie die Tiefenstange • Innenmessung (siehe Abb. E): Nutzen Sie die Innenmessfläche • Stufenmessung (siehe Abb. F): Nutzen Sie die Stufenmessfläche Hilfstabelle Praktische Hilfstabelle für das Schneiden... -
Seite 21: Reinigung
Reinigung Whitworth ∅ in ∅/in ∅ mm ∅ mm 4,72 5/16 6,13 7,49 9,99 10,25 12,92 13,25 15,8 16,25 18,61 21,34 21,75 Reinigung HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit der Schieblehre kann zu Beschädigung führen. − Verwenden Sie keine aggressi- ven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsge-... -
Seite 22: Aufbewahrung
Aufbewahrung − Geben Sie die Schieblehre keinesfalls in die Spülmaschine. Sie würden sie dadurch zer- stören. − Schützen Sie die Messskala vor wässrigen Flüssigkeiten. − Tauchen Sie die Schieblehre niemals in Wasser. − Wischen Sie die Messskala Schieblehre mit einem trockenen und sauberen (oder mit Reinigungsöl getränkten) Tuch ab. -
Seite 23: Fehlersuche
Fehlersuche Fehlersuche Manche Störungen können durch kleine Fehler entstehen, die Sie selbst beheben können. Befolgen Sie dazu die Anwei- sungen in der nachfolgenden Tabelle. Falls sich die Störung an der Schieblehre dadurch nicht beheben lässt, wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Her- steller. -
Seite 24: Technische Daten
Technische Daten Technische Daten Modell: ANS-16-039 Stromquelle: 1,5 V, LR44 Knopfzelle Messgeschwin- digkeit: ≤ 1,5 m/s Gewicht: ca. 150 g Betriebs- temperatur: 0 °C – +40 °C Lagertemperatur: –10 °C – +60 °C Relative Luftfeuchtigkeit: < 80 % Toleranzen: +/– 0,02 mm / 0,001 Zoll bei < 100 mm +/– 0,03 mm / 0,001 Zoll bei 100–500 mm Artikelnummer: 94154 Konformitätserklärung... -
Seite 25: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpa- ckung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Schieblehre entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) Altgeräte dürfen nicht in den Hausmüll! Sollte die Schieblehre einmal nicht mehr benutzt werden... - Seite 26 Entsorgung Batterien und Akkus dürfen nicht in den Hausmüll! Als Verbraucher sind Sie ge- setzlich verpflichtet, alle Batte- rien und Akkus, egal ob sie Schadstoffe* enthalten oder nicht, bei einer Sammelstelle in Ihrer Gemeinde/Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.
- Seite 71 Vertrieben durch: | Commercialisé par: | Commercializzato da: ASPIRIA NONFOOD GMBH VALVO PARK, SHEDHALLE B 15-17 ESSENER STR. 4 22419 HAMBURG JAHRE GARANTIE GERMANY ANS GARANTIE ANNI GARANZIA KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA 94154 00800-88941 688 service@aspiria-nonfood.de Modell/Type/Modello: ANS-16-039 01/2017...
