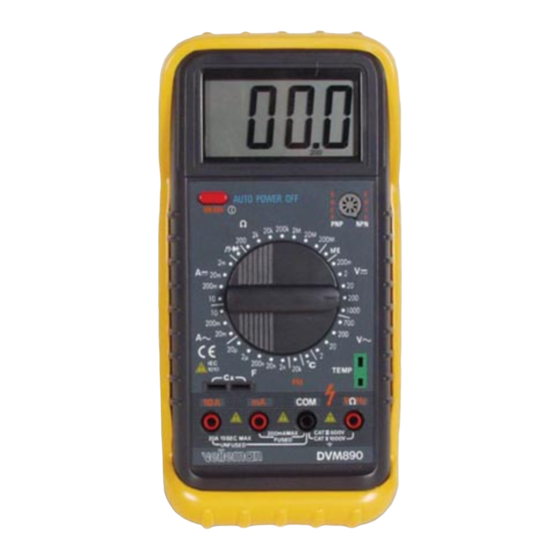

LCD Standard-Digitalmultimeter
1. Beschreibung
Ihr DVM 890 ist ein professionelles Digitalmultimeter mit einem 3 ½-stelligen LC-
Display. Es ist sehr geeignet für Applikationen im Außendienst, im Labor, in der
Werkstatt und im Heimbereich. Dank der Anwendung der modernsten IC- und
Display-Technologie wird die Anzahl der einzelnen internen Komponenten reduziert
und dieses führt zu hervorragenden Leistungen und der höchstmöglichen
Funktionssicherheit.
Das Gerät hat folgende Funktionen:
DC-Spannung
DC-Strom
Temperatur
Auch können Dioden und Transistoren (hFE-Verstärkung) können geprüft werden.
1.1 Warnung
Seien Sie bei der Anwendung dieses Geräts sehr vorsichtig. Unsachgemäßer
Gebrauch könnte zu Verletzungen oder zum Tode führen. Befolgen Sie alle in dieser
Bedienungsanleitung
Sicherheitsvorschriften bezüglich elektrischer Schaltungen. Verwenden Sie dieses
Gerät nicht wenn Sie sich nicht mit elektrischen Schaltungen und Messmethoden
auskennen. Nicht für kommerziellen oder industriellen Gebrauch geeignet.
1.2 Sicherheitsvorschriften
Dieses Multimeter wurde für maximale Sicherheit während des Betriebs entworfen.
Wie auch immer, die Sicherheit hängt von Ihnen, dem Anwender, ab. Nehmen Sie
diese einfachen Sicherheitsvorschriften in Acht:
• Legen Sie nie Spannungen an, die die erwähnten Maximalwerte überschreiten.
Messen Sie nie Spannungen die 1000 V DC oder 700V rms AC zwischen der
Eingangsbuchse und der Erde überschreiten.
• Seien Sie besonders vorsichtig wenn Sie mit Spannungen über 60V DC oder 30V
AC rms arbeiten.
• Entladen Sie immer die Kondensatoren im zu prüfenden Stromkreis bevor Sie die
Messleitungen anschließen.
• Schließen Sie nie eine Spannungsquelle an wenn Sie eine dieser Funktionen
gewählt haben: DCA, ACA, Widerstandsmessungen oder Durchgangsprüfung.
• Schalten Sie immer das Gerät aus und trennen Sie die Messleitungen bevor Sie die
Batterien oder die Sicherung wechseln.
Verwenden Sie das Multimeter nie wenn das Batteriefach nicht völlig geschlossen
ist. Wenn Sie Messungen bei einem Fernsehgerät oder Schaltkreis ausführen,
AC-Spannung
AC-Spannung
Frequenz
erwähnten
Richtlinien
DVM 890
Widerstand
Durchgangsprüfung
Kapazität
zusätzlich
zu
den
normalen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Velleman DVM 890
Inhaltszusammenfassung für Velleman DVM 890
- Seite 1 LCD Standard-Digitalmultimeter 1. Beschreibung Ihr DVM 890 ist ein professionelles Digitalmultimeter mit einem 3 ½-stelligen LC- Display. Es ist sehr geeignet für Applikationen im Außendienst, im Labor, in der Werkstatt und im Heimbereich. Dank der Anwendung der modernsten IC- und Display-Technologie wird die Anzahl der einzelnen internen Komponenten reduziert und dieses führt zu hervorragenden Leistungen und der höchstmöglichen...
-
Seite 2: Wartung Und Pflege
Sie daran, dass es an den Messstellen Spannungen mit hoher Amplitude, die das Multimeter beschädigen können, geben kann. 1.3 Wartung und Pflege Ihr DVM 890 ist ein Beispiel eines vorgesetzten Entwurfs und handwerklichen Könnens. Die nachstehenden Hinweise werden Ihnen helfen, Ihr Multimeter jahrelang zu genießen: •... -
Seite 3: Gleichspannung Messen
Um den Temperaturfühler anzuschließen, zögern Sie nicht, ihn mal gut anzudrücken. 3. Bedienungsanweisungen 3.1 Gleichspannung messen 1) Verbinden Sie die schwarze Messleitung (-) mit der COM-Buchse und die rote Messleitung (+) mit der V/Ω/f-Eingangsbuchse. 2) Stellen Die den Funktionsschalter auf den zu verwendeten V Bereich und verbinden Sie die Messleitungen mit der zu messenden Last oder Quelle. -
Seite 4: Wechselstrom Messen
3.4 Wechselstrom messen 1) Verbinden Sie die schwarze Messleitung (-) mit der COM-Eingangsbuchse und die rote Messleitung (+) mit der mA-Eingangsbuchse für einen Maximalwert von 200mA. Für einen Maximalwert von 20A, verwenden Sie die 20A MAX-Eingangsbuchse. 2) Stellen Sie den Funktionsschalter auf den A ∼ Bereich. 3) Verbinden Sie die Messleitungen SERIELL mit der zu messenden Last. -
Seite 5: Diodentest Und Durchgangsprüfung
3.7 Diodentest und Durchgangsprüfung 1) Verbinden Sie die schwarze Messleitung (-) mit der COM-Eingangsbuchse und die rote Messleitung (+) mit der V/Ω/f-Eingangsbuchse. 2) Stellen Sie den Funktionsschalter auf den -Bereich und verbinden Sie die Messleitungen mit der zu messenden Diode. Das Display wird die annährende Durchlassspannung dieser Diode zeigen. -
Seite 6: Automatisches Ausschalten
3.11 Automatisches Ausschalten 1) Die automatische Ausschaltfunktion verlängert die Lebensdauer der Batterie, indem das Multimeter ausgeschaltet wird wenn der Drehschalter 15 Minuten nicht betätigt wird. 2) Das Multimeter wird eingeschaltet wenn der Drehschalter oder den Ein-Schalter betätigt werden. 4. Technische Daten Maximale Genauigkeit wird während einer Periode von einem Jahr nach der Kalibrierung erreicht. - Seite 7 4.3 Wechselspannung Bereich Auflösung Genauigkeit 200mV 100µV ± 1.2% der Ablesung ± 3 Digits 10mV ± 0.8% der Ablesung ± 3 Digits 200V 100mV 700V ± 1.2% Ablesung ± 3 Digits Eingangsimpedanz: 10MΩ für alle Bereiche Frequenzbereich : 40 bis 400Hz Überlastschutz: 750V rms oder 1000V ununterbrochene Spitze bei allen Bereichen, außer 200mV AC-Bereich (15 Sekunden maximal über 300V rms) 4.4 Gleichstrom...
-
Seite 8: Gummischutzrahmen Verwenden
4.7 Kapazität Bereich Auflösung Genauigkeit 2000pF 20nF 10pF 200nF 100pF ± 2.5% der Ablesung ± 5 Digits 2µF 20µF 10nF 4.8 Temperatur Bereich Temperaturbereich Genauigkeit Auflösung - 50°C - 400°C 1°C ± 0.75% der Ablesung ± 3°C 400°C - 1000°C 1°C ±... -
Seite 9: Batterie Und Sicherung Wechseln
Abb. a Abb. b Abb. c Abb. d 6. Batterie und Sicherung wechseln Wenn das Symbol " " auf dem LC-Display erscheint, müssen Sie die Batterie ersetzen. Entfernen Sie die Schrauben an der Rückplatte und öffnen Sie das Gehäuse. Ersetzen Sie die leere Batterie durch eine neue. Sicherungen müssen nur selten ersetzt werden.
