Réglage de la courbe de gaz pour vol artistique
Pour le vol artistique vous devez régler d'autres valeurs pour le gaz (régime
moteur) et le Pas que pour le vol normal. A l'aide de la courbe de gaz vous
réglez la puissance que le moteur émet en rapport avec la position du levier de
commande du Pas. La courbe de gaz a cinq points qui peuvent être réglés
indépendamment l'un de l'autre. Le point 1 signifie la valeur négative maxima-
le de Pas (levier de commande tiré tout en bas), le point 5 représente la valeur
positive maximal de Pas (levier de commande poussé tout en haut), les autres
points indiques les valeurs intermédiaires. La courbe de gaz pour le vol artistique
est en action lorsque le commutateur entre vol normal et vol artistique (figure
1, pos. 19) est réglé sur «IDLE-UP».
Après la sélection de cette fonction, l'affichage représenté ci-contre apparaît
sur l'écran. En appuyant la bascule +/- (figure 3, pos. 4) en haut, vous activez
la fonction afin de pouvoir ensuite modifier les différentes valeurs de réglage.
Appuyez sur la touche Select (figure 3, pos. 7) pour sélectionner le point à
régler. A l'aide de la bascule +/- (figure 3, pos. 4) vous réglez la valeur souhaitée.
Réglage de la courbe de Pas pour vol artistique (angle d'incidence des pales de rotor)
Pour le vol artistique vous devez régler d'autres valeurs pour le régime moteur et
le Pas que pour le vol normal / stationnaire. A l'aide de la courbe de Pas vous
réglez la valeur de Pas (l'angle d'incidence des pales de rotor) atteinte dans une
certaine position du levier de commande. A cet effet, cinq points de réglage sont
à votre disposition qui peuvent être réglés indépendamment l'un de l'autre. Le
point 1 représente la valeur de Pas négative maximale. Le point 5 représente la
valeur de Pas positive maximale. Les points 2 à 4 sont préréglés par l'usine avec
les valeurs de 25%, 50%, 75% et peuvent être ajustées individuellement.
La courbe de Pas pour vol artistique est activée lorsque vous commutez
l'interrupteur pour le vol normal/vol artistique (figure 1, pos. 19) sur l'émetteur.
Pour un contrôle des valeurs de réglage sur le modèle vous devez également
positionner le levier de commande de manière correspondante au point de
la courbe de Pas (point 1 = levier tout en arrière, point 2 = position
intérmédiaire entre levier tout en arrière/levier en position médiane ; point 3
= levier en position médiane, etc.).
Appuyez sur la touche Select (figure 3, pos. 7) pour sélectionner le point à
régler. A l'aide de la bascule +/- (figure 3, pos. 4) vous réglez la valeur souhaitée.
90

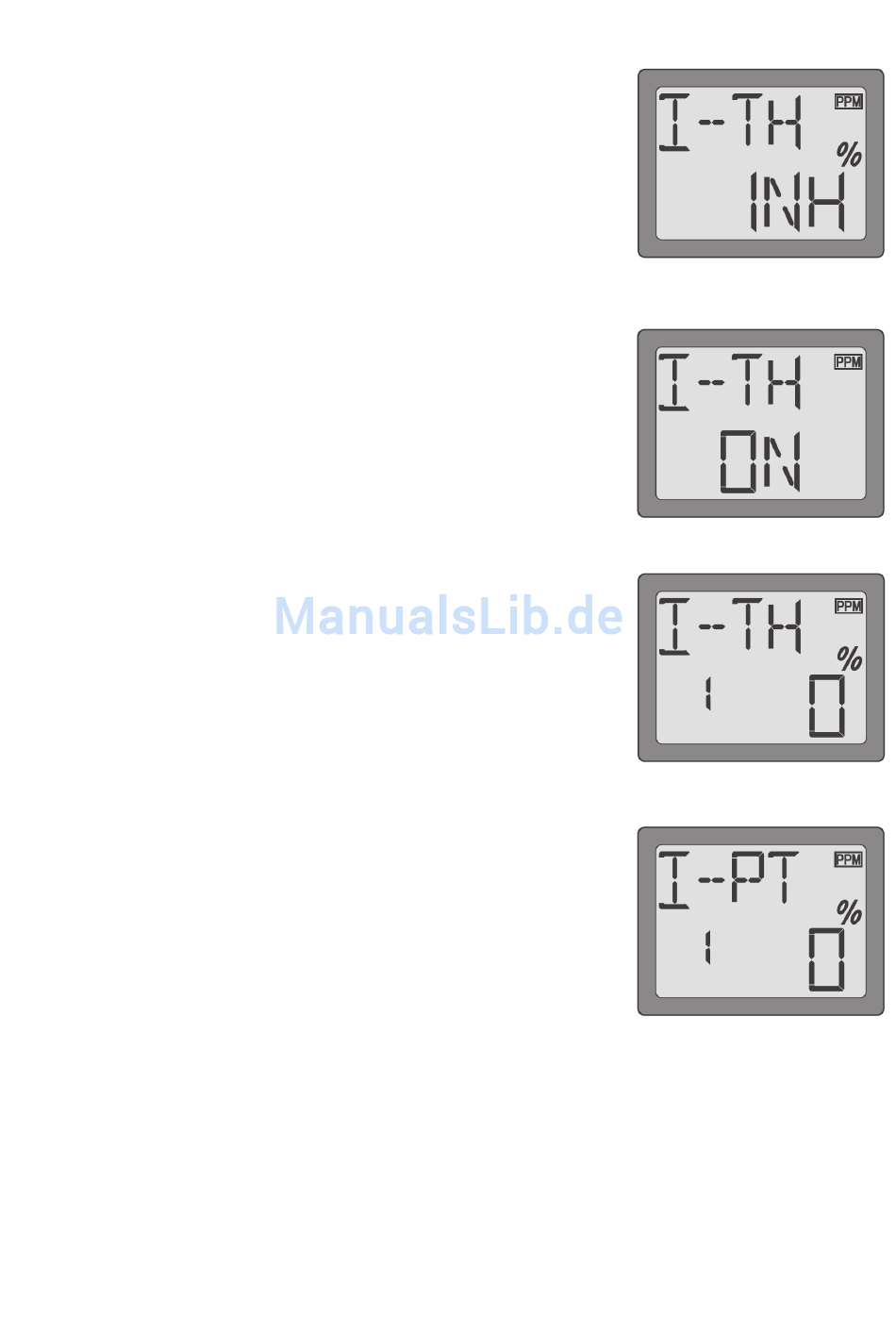

Figure 25
