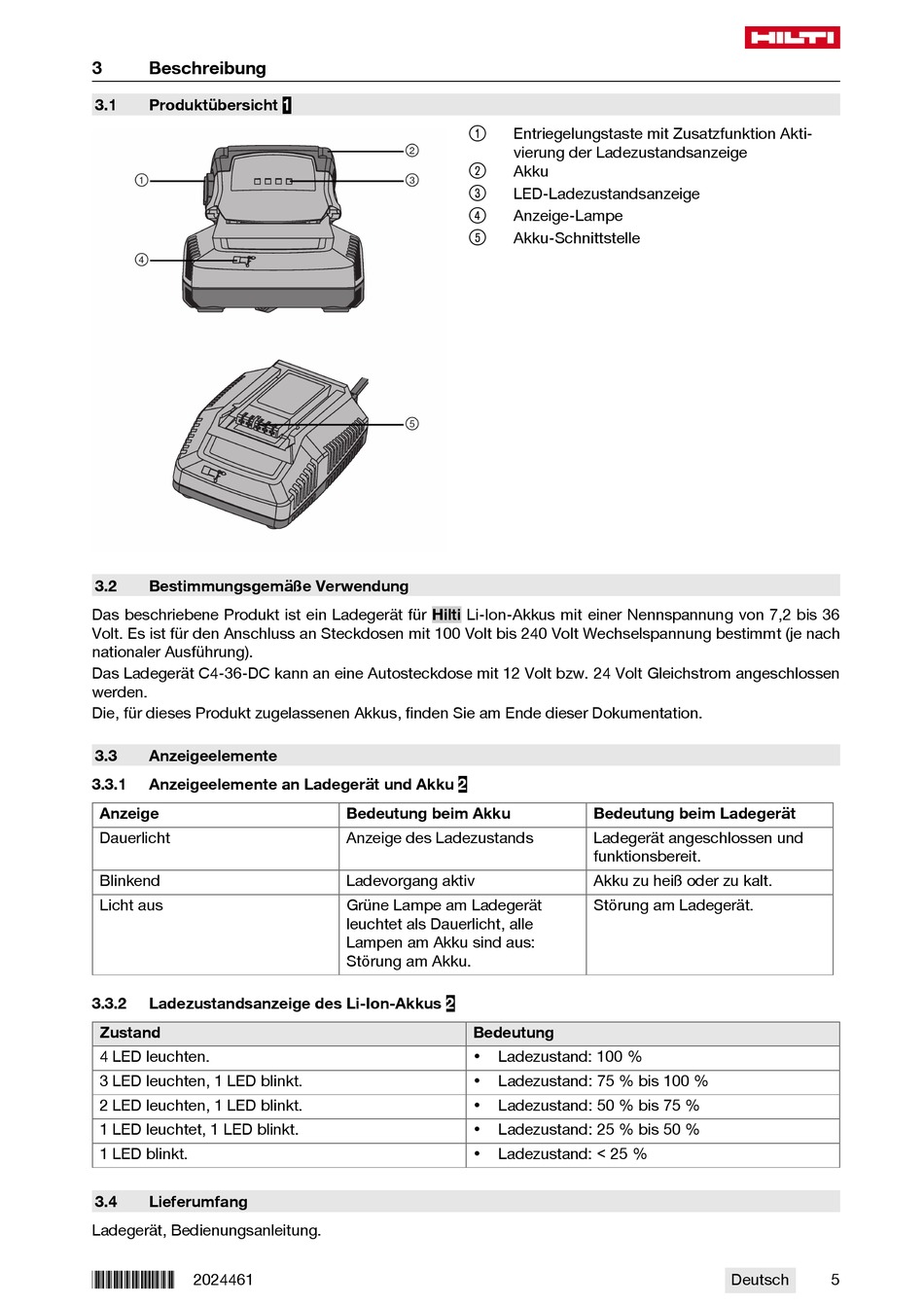

Beschreibung

3.1 Produktübersicht
3.2 Bestimmungsgemäße Verwendung
Das beschriebene Produkt ist ein Ladegerät für Hilti Li-Ion-Akkus mit einer Nennspannung von 7,2 bis 36
Volt. Es ist für den Anschluss an Steckdosen mit 100 Volt bis 240 Volt Wechselspannung bestimmt (je nach
nationaler Ausführung).
Das Ladegerät C4-36-DC kann an eine Autosteckdose mit 12 Volt bzw. 24 Volt Gleichstrom angeschlossen
werden.
Die, für dieses Produkt zugelassenen Akkus, finden Sie am Ende dieser Dokumentation.
3.3

Anzeigeelemente

3.3.1 Anzeigeelemente an Ladegerät und Akku
Anzeige
Dauerlicht
Blinkend
Licht aus
3.3.2 Ladezustandsanzeige des Li-Ion-Akkus
Zustand
4 LED leuchten.
3 LED leuchten, 1 LED blinkt.
2 LED leuchten, 1 LED blinkt.
1 LED leuchtet, 1 LED blinkt.
1 LED blinkt.
3.4 Lieferumfang
Ladegerät, Bedienungsanleitung.
2024461
*2024461*
Printed: 21.06.2018 | Doc-Nr: PUB / 5069440 / 000 / 11
1
2
Bedeutung beim Akku
Anzeige des Ladezustands
Ladevorgang aktiv
Grüne Lampe am Ladegerät
leuchtet als Dauerlicht, alle
Lampen am Akku sind aus:
Störung am Akku.
2
Entriegelungstaste mit Zusatzfunktion Akti-
@
vierung der Ladezustandsanzeige
Akku
;
LED-Ladezustandsanzeige
=
Anzeige-Lampe
%
Akku-Schnittstelle
&
Bedeutung beim Ladegerät
Ladegerät angeschlossen und
funktionsbereit.
Akku zu heiß oder zu kalt.
Störung am Ladegerät.
Bedeutung
• Ladezustand: 100 %
• Ladezustand: 75 % bis 100 %
• Ladezustand: 50 % bis 75 %
• Ladezustand: 25 % bis 50 %
• Ladezustand: < 25 %
Deutsch 5
