MANUBRIO / COMPONENTI DEL COCKPIT, INTERRUTTORI E TASTI
1
7
8
9
10
11
12
13

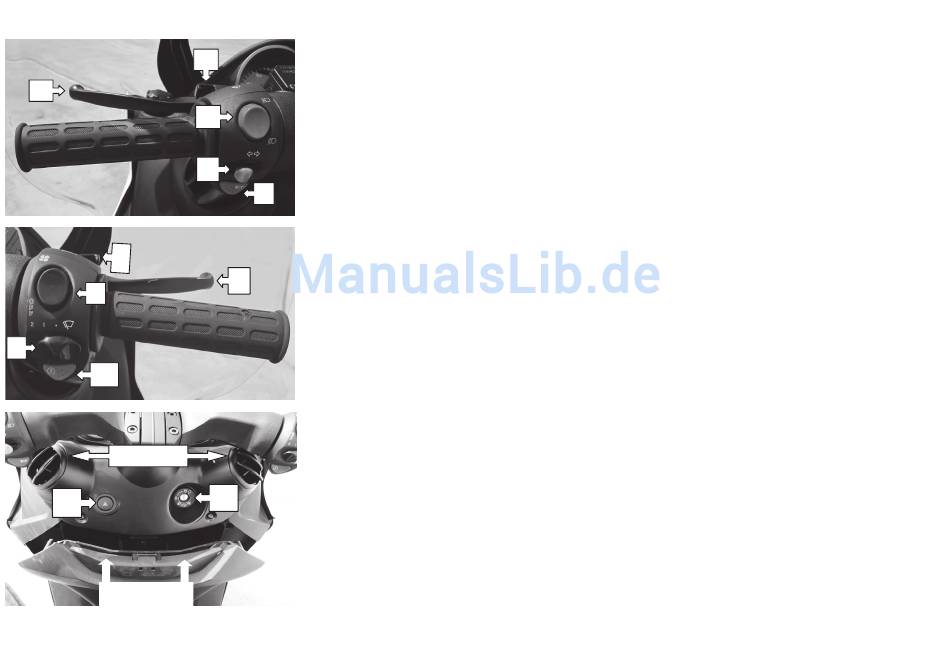

COMANDI MANUBRIO LATO SINISTRO
2
• 1 Leva del freno posteriore
• 2 Tergi-lavavetro
3
• 3 Abbaglianti / anabbaglianti (faro anteriore)
• 4 Interruttore indicatore di direzione sinistro / destro (Portare su off)
4
• 5 Pulsante del clacson
5
COMANDI MANUBRIO LATO DESTRO
• 6 Leva del freno anteriore
6
• 7 Tasto MODE
• 8 Interruttore accessorio (privo di collegamento)
• 9 Interruttore on / off tergicristallo (2 velocità)
• 10 Interruttore d'accensione
COCKPIT
• 11 Bocchette dell'aria (regolabili, posizione aperta/chiusa, destra/sinistra)
• 12 Pulsante di attivazione luce "Pericolo"
14
Attivare prima di posizionare l'avviamento su "OFF" per il funzionamento continuo; per la
disattivazione, l'avviamento deve trovarsi sulla posizione "ON"
• 13 Vano per i guanti, premere il dispositivo di chiusura per aprire
• 14 Commutatore (acceso/spento, sbloccaggio sterzo, apertura sella e coperchio del bauletto
posteriore)
