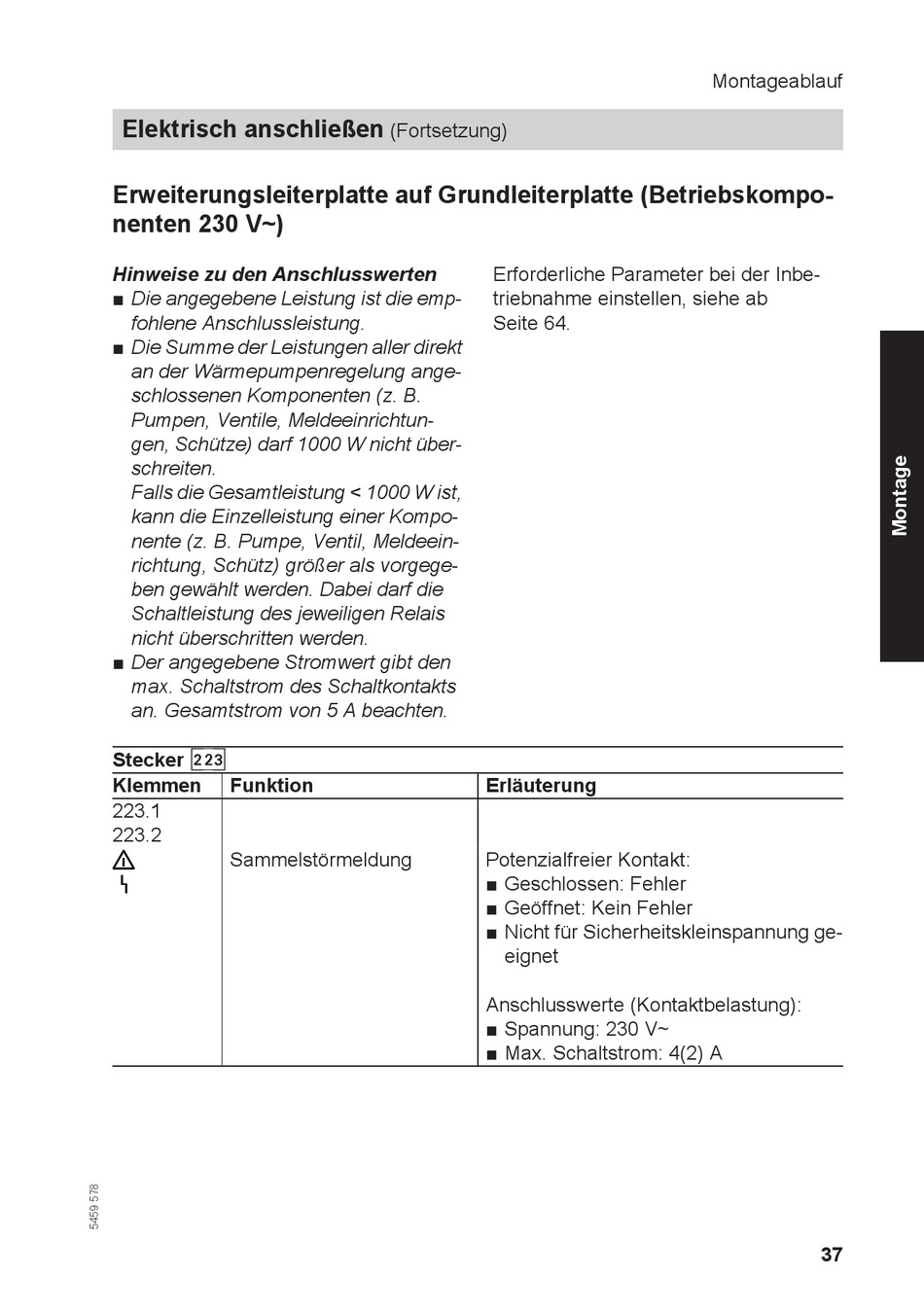

Elektrisch anschließen
Erweiterungsleiterplatte auf Grundleiterplatte (Betriebskompo-
nenten 230 V~)
Hinweise zu den Anschlusswerten
■ Die angegebene Leistung ist die emp-
fohlene Anschlussleistung.
■ Die Summe der Leistungen aller direkt
an der Wärmepumpenregelung ange-
schlossenen Komponenten (z. B.
Pumpen, Ventile, Meldeeinrichtun-
gen, Schütze) darf 1000 W nicht über-
schreiten.
Falls die Gesamtleistung < 1000 W ist,
kann die Einzelleistung einer Kompo-
nente (z. B. Pumpe, Ventil, Meldeein-
richtung, Schütz) größer als vorgege-
ben gewählt werden. Dabei darf die
Schaltleistung des jeweiligen Relais
nicht überschritten werden.
■ Der angegebene Stromwert gibt den
max. Schaltstrom des Schaltkontakts
an. Gesamtstrom von 5 A beachten.
Stecker sXD
Klemmen Funktion
223.1
223.2
Sammelstörmeldung
U
(Fortsetzung)
Erforderliche Parameter bei der Inbe-
triebnahme einstellen, siehe ab
Seite 64.
Erläuterung
Potenzialfreier Kontakt:
■ Geschlossen: Fehler
■ Geöffnet: Kein Fehler
■ Nicht für Sicherheitskleinspannung ge-
eignet
Anschlusswerte (Kontaktbelastung):
■ Spannung: 230 V~
■ Max. Schaltstrom: 4(2) A
Montageablauf
