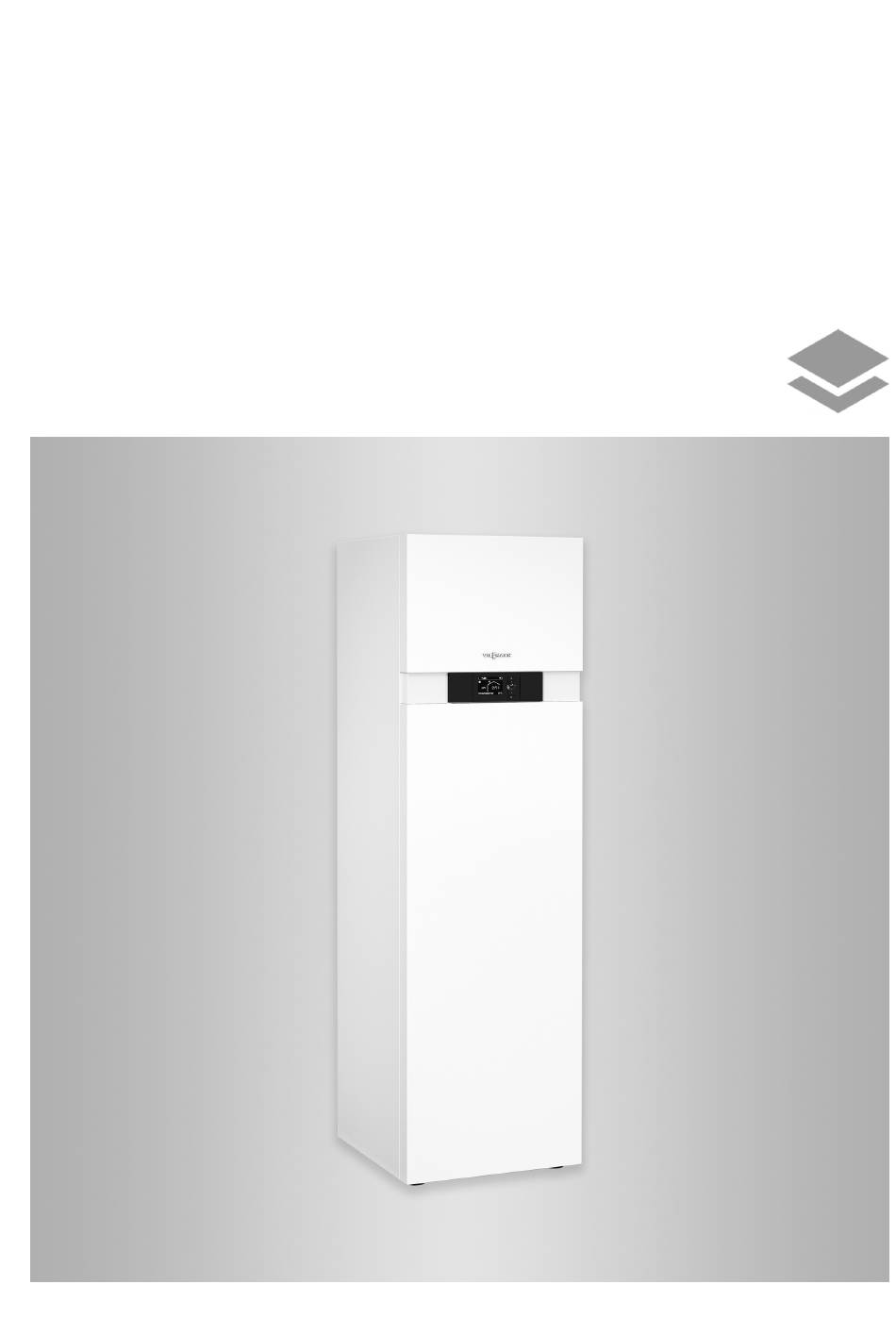

- Seite 1 VIESMANN Anschluss- und Verdrahtungsplan für die Fachkraft Vitocal 222-G Typ BWT 221.B06 bis B10 Wärmepumpen-Kompaktgerät mit integriertem Speicher-Wassererwärmer, 400 V~ VITOCAL 222-G Bitte aufbewahren! 6170031 DE 2/2022...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. - Seite 3 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für Arbeiten an der Anlage Arbeiten an der Anlage Gefahr Brandgefahr: Durch elektrostatische Anlage spannungsfrei schalten, z. B. ■ Entladung können Funken entste- an der separaten Sicherung oder hen, die austretendes brennbares einem Hauptschalter, und auf Span- Kältemittel (R32) entzünden kön- nungsfreiheit prüfen.
- Seite 4 Komponenten sowie nicht Kältemittel wird nachgefüllt. – genehmigte Änderungen und Löt- oder Schweißarbeiten werden – Umbauten können die Sicherheit durchgeführt. beeinträchtigen und die Gewähr- Rauchverbotszeichen anbringen. ■ leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
- Seite 5 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Wasseraustritt aus dem Gefahr Gerät Bei Wasseraustritt aus dem Gerät besteht die Gefahr von Verbrühun- Gefahr gen. Bei Wasseraustritt aus dem Gerät Heißes Heizwasser nicht berühren. besteht die Gefahr eines Strom- schlags.
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise Hinweise ....................Betriebsmittel ..................Anschluss- und Verdrah- Blatt 1: Verdichter 400 V~ ..............tungsplan Blatt 2: Netzanschluss Wärmepumpenregelung 230 V~ ....... Blatt 3: EEV-Leiterplatte (Kältekreisregler [4-7]) ........10 Blatt 4: Grundleiterplatte ................ 11 Blatt 5: Erweiterungsleiterplatte ............. 13 Blatt 6: Regler- und Sensorleiterplatte ........... -
Seite 7: Hinweise Hinweise
Hinweise Hinweise Informationen zu den elektrischen Anschlüssen in ■ der Montage- und Serviceanleitung beachten. ■ Bei einer Netzversorgung mit EVU-Sperre muss die Netzversorgung des Steuerstromkreises (Wärme- pumpenregelung) ohne Sperrung durch das EVU erfolgen. Beispiel zum Lesen der Verweise auf andere Blätter ■... -
Seite 8: Anschluss- Und Verdrah
Anschluss- und Verdrahtungsplan Blatt 1: Verdichter 400 V~ Abb. 1 Netzanschluss Verdichter Vollwellen-Sanftanlasser Netzanschlussklemmen Verdichter Einbaustecker Verdichter Verdichter-Schütz Verdichtermotor Thermorelais Verdichter Phasenwächter... -
Seite 9: Blatt 2: Netzanschluss Wärmepumpenregelung 230 V
Anschluss- und Verdrahtungsplan Blatt 2: Netzanschluss Wärmepumpenregelung 230 V~ Abb. 2 Netzanschlussklemmen Wärmepumpenregelung EVU-Sperre Sicherung Wärmepumpenregelung T 6,3 A Externe Anforderung Netzschalter Wärmepumpenregelung Extern Sperren Strömungswächter Primärkreis Stecker Sicherheitskette Druckwächter Primärkreis und/oder Frostschutz- Sicherheitshochdruckschalter wächter Einbaustecker Verdichter... -
Seite 10: Blatt 3: Eev-Leiterplatte (Kältekreisregler [4-7])
Anschluss- und Verdrahtungsplan Blatt 3: EEV-Leiterplatte (Kältekreisregler [4-7]) PWM in PWM out +8,2 V PWM out +8,2 V GND1 6.3 -B- /6.3 -A+/6.3 Abb. 3 Nichts anschließen! Vorlauftemperatursensor Sekundärkreis Modbus: Verbindungsleitung zur Regler- und Sen- (NTC 10 k Ω sorleiterplatte, Anschluss X18 Vorlauftemperatursensor Sekundärkreis nach Elektronisches Expansionsventil Heizwasser-Durchlauferhitzer (NTC 10 k... -
Seite 11: Blatt 4: Grundleiterplatte
Anschluss- und Verdrahtungsplan Blatt 3: EEV-Leiterplatte (Kältekreisregler… (Fortsetzung) Verdichterrelais (230 V~) Freigabe Verdichteransteuerung Blatt 4: Grundleiterplatte Abb. 4 Externe Anforderung Druckwächter Primärkreis und/oder Frostschutz- Extern Sperren wächter EVU-Sperre Sicherheitshochdruckschalter Phasenwächter (falls vorhanden) oder Brücke Strömungswächter Primärkreis Thermorelais... - Seite 12 Anschluss- und Verdrahtungsplan Blatt 4: Grundleiterplatte (Fortsetzung) Flachbandleitung zur Regler- und Sensorleiter- platte Leistungsrelais Heizwasser-Durchlauferhitzer Stufe 2 Leistungsrelais Heizwasser-Durchlauferhitzer Stufe 1...
-
Seite 13: Blatt 5: Erweiterungsleiterplatte
Anschluss- und Verdrahtungsplan Blatt 5: Erweiterungsleiterplatte Abb. 5 Flachbandleitung zur Regler- und Sensorleiter- platte Leistungsrelais Heizwasser-Durchlauferhitzer, Stufe 2... -
Seite 14: Blatt 6: Regler- Und Sensorleiterplatte
Anschluss- und Verdrahtungsplan Blatt 6: Regler- und Sensorleiterplatte Abb. 6 Flachbandleitung zur Grundleiterplatte und zur Rücklauftemperatursensor Primärkreis (Soleaus- Erweiterungsleiterplatte tritt Wärmepumpe) Flachbandleitung zum Bedienteil Speichertemperatursensor oben Codierstecker Modbus: Verbindungsleitung zur EEV-Leiterplatte... -
Seite 15: Blatt 7: Heizwasser-Durchlauferhitzer
Anschluss- und Verdrahtungsplan Blatt 7: Heizwasser-Durchlauferhitzer Abb. 7 Netzanschluss Heizwasser-Durchlauferhitzer Sicherheitstemperaturbegrenzer Heizwasser- Netzanschlussklemmen Heizwasser-Durchlaufer- Durchlauferhitzer hitzer Heizwasser-Durchlauferhitzer Leistungsrelais Heizwasser-Durchlauferhitzer: K1 Stufe 1 K2 Stufe 2... -
Seite 16: Übersicht Interne Komponenten
Anschluss- und Verdrahtungsplan Übersicht interne Komponenten Abb. 8 Entlüftungshahn Sekundärkreis 3-Wege-Umschaltventil „Heizen/Trinkwassererwär- Füll- und Entleerungshahn Speicher-Wassererwär- mung“ Heizwasser-Durchlauferhitzer Entlüftungshahn Sekundärkreis Verdichter Entlüftungshähne Primärkreis Sekundärpumpe Entlüftungshahn Verflüssiger Sekundärseite Füll- und Entleerungshahn Sekundärkreis Verflüssiger... - Seite 17 Anschluss- und Verdrahtungsplan Übersicht interne Komponenten (Fortsetzung) Sicherheitstemperaturbegrenzer Heizwasser- F6 Speichertemperatursensor (Viessmann Durchlauferhitzer NTC 10 k Ω Füll- und Entleerungshahn Primärkreis T1 Vorlauftemperatursensor Sekundärkreis Elektronisches Expansionsventil (NTC 10 k Ω Primärpumpe T2 Vorlauftemperatursensor Sekundärkreis nach Heizwasser-Durchlauferhitzer (NTC 10 k Schraderventil Niederdruck Ω...
