Montageablauf
Hydraulisch anschließen
3. Leitungen innerhalb des Gebäudes
wärmedämmen.

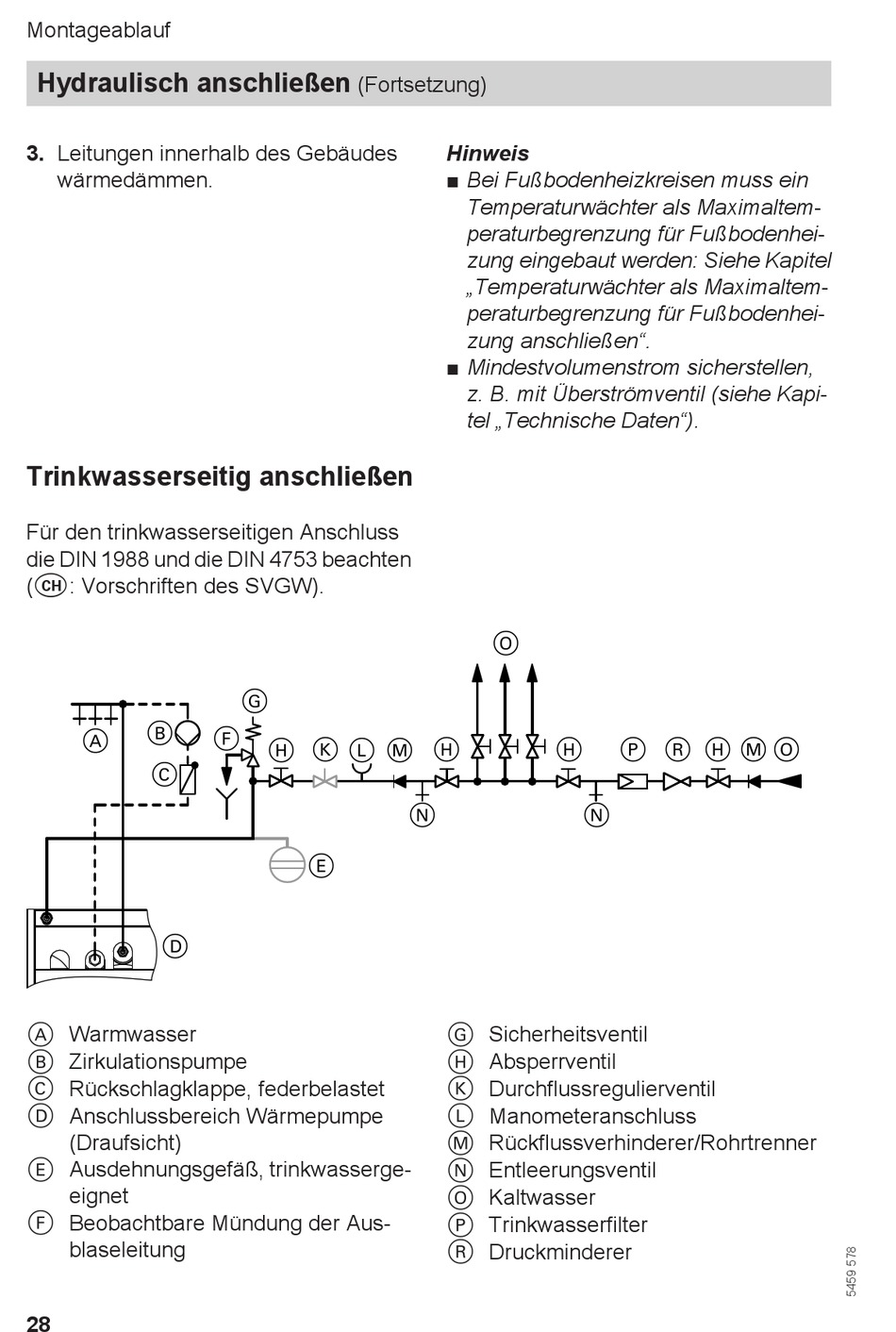

Trinkwasserseitig anschließen
Für den trinkwasserseitigen Anschluss
die DIN 1988 und die DIN 4753 beachten
(c: Vorschriften des SVGW).
B
A
C
D
A Warmwasser
B Zirkulationspumpe
C Rückschlagklappe, federbelastet
D Anschlussbereich Wärmepumpe
(Draufsicht)
E Ausdehnungsgefäß, trinkwasserge-
eignet
F Beobachtbare Mündung der Aus-
blaseleitung
28
(Fortsetzung)
G
F
K
H L
E
Hinweis
■ Bei Fußbodenheizkreisen muss ein
Temperaturwächter als Maximaltem-
peraturbegrenzung für Fußbodenhei-
zung eingebaut werden: Siehe Kapitel
„Temperaturwächter als Maximaltem-
peraturbegrenzung für Fußbodenhei-
zung anschließen".
■ Mindestvolumenstrom sicherstellen,
z. B. mit Überströmventil (siehe Kapi-
tel „Technische Daten").
O
H H
M
N
G Sicherheitsventil
H Absperrventil
K Durchflussregulierventil
L Manometeranschluss
M Rückflussverhinderer/Rohrtrenner
N Entleerungsventil
O Kaltwasser
P Trinkwasserfilter
R Druckminderer
P R H M O
N
