VIESMANN
Montage- und
Serviceanleitung
für die Fachkraft

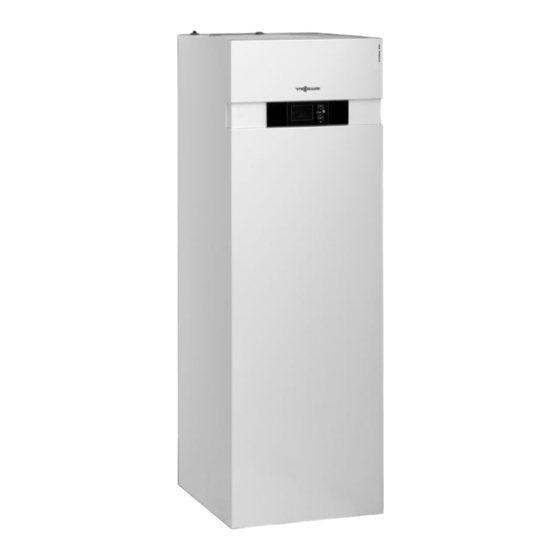

Vitocal 333-G
Typ BWT 331.B06 bis B10
Typ BWT-NC 331.B06 bis B10
Wärmepumpen-Kompaktgerät, 400 V~
Gültigkeitshinweise siehe letzte Seite
VITOCAL 333-G
Bitte aufbewahren!
5459 578
4/2014

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCAL 333-G BWT 331.B06

Inhaltszusammenfassung für Viessmann VITOCAL 333-G BWT 331.B06

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 333-G Typ BWT 331.B06 bis B10 Typ BWT-NC 331.B06 bis B10 Wärmepumpen-Kompaktgerät, 400 V~ Gültigkeitshinweise siehe letzte Seite VITOCAL 333-G Bitte aufbewahren! 5459 578 4/2014...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW und VDE nenschäden.
  • Seite 3 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Montageanleitung Montagevorbereitung Bestimmungsgemäße Verwendung..............Anforderungen an bauseitige Anschlüsse............Anforderungen an die Aufstellung................ Montageablauf Wärmepumpe aufstellen..................11 Hydraulisch anschließen..................26 Elektrisch anschließen..................30 Netzanschlussleitungen anschließen..............45 Anschluss an Klemmen X3.8/X3.9 durchführen........... 54 Wärmepumpe schließen..................55 Serviceanleitung Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Protokoll der Regelungsparameter............... 116 Technische Daten....................126 Anhang Auftrag zur Erstinbetriebnahme................131 Konformitätserklärung..................132 Stichwortverzeichnis..................133...

  • Seite 6: Montagevorbereitung

    Montagevorbereitung Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur Die gewerbliche oder industrielle Ver- in geschlossenen Heizungssystemen wendung zu einem anderen Zweck als gemäß EN 12828 unter Berücksichti- zur Raumbeheizung/-kühlung oder gung der zugehörigen Montage-, Ser- Trinkwassererwärmung gilt als nicht vice- und Bedienungsanleitungen instal- bestimmungsgemäß.

  • Seite 7: Anforderungen An Bauseitige Anschlüsse

    Montagevorbereitung Anforderungen an bauseitige Anschlüsse < 42 V 230 V~ 400 V~ A Warmwasser D Rücklauf Primärkreis (Soleaustritt B Zirkulation Wärmepumpe) C Kaltwasser...
  • Seite 8 Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) E Vorlauf Primärkreis (Soleeintritt Wärmepumpe) F Vorlauf Sekundärkreis (Heizwas- ser) G Rücklauf Sekundärkreis (Heizwas- ser) 1. Heiz- und trinkwasserseitige 2. Elektrische Anschlüsse vorbereiten. Anschlüsse vorbereiten. Heizungsanlage spülen. Leitungslängen ■ Erforderliche Leitungslänge im Gerät Anschluss der hydraulischen Lei- zuzüglich Wandabstand: tungen D bis G: 2,0 m...

  • Seite 9: Anforderungen An Die Aufstellung

    Montagevorbereitung Anforderungen an die Aufstellung Zur Einbringung kann das Speichermo- Achtung dul abgenommen werden (siehe ab Starke Neigung des Verdichters Seite 11). Zusätzlich kann das Wär- in der Wärmepumpe führt zu mepumpenmodul ausgebaut werden Geräteschäden. (siehe Seite 17). Kippwinkel max. 45° Achtung Geräteschäden beim Transport vermeiden.
  • Seite 10 Montagevorbereitung Anforderungen an die Aufstellung (Fortsetzung) Mindestraumvolumen (nach EN 378): Typ BWT/BWT-NC Mindestraumvolumen Grundfläche in m in m 331.B06 331.B08 331.B10 Mindestabstände Mindest-Raumhöhe h Montage h in mm ■ Ohne Anschluss-Set Vor- 2000 montage/Trinkwasser (Zu- behör) ■ Mit Anschluss-Set Vor- 2100 montage/Trinkwasser (Zu- behör)

  • Seite 11: Montageablauf

    Montageablauf Wärmepumpe aufstellen Speichermodul abnehmen...
  • Seite 12 Montageablauf Wärmepumpe aufstellen (Fortsetzung) a:C] a:C]...
  • Seite 13 Montageablauf Wärmepumpe aufstellen (Fortsetzung)
  • Seite 14 Montageablauf Wärmepumpe aufstellen (Fortsetzung)
  • Seite 15 Montageablauf Wärmepumpe aufstellen (Fortsetzung)
  • Seite 16 Montageablauf Wärmepumpe aufstellen (Fortsetzung)

  • Seite 17: Wärmepumpenmodul Ausbauen

    Montageablauf Wärmepumpe aufstellen (Fortsetzung) Wärmepumpenmodul ausbauen Typ BWT...
  • Seite 18 Montageablauf Wärmepumpe aufstellen (Fortsetzung) 10. 4x...
  • Seite 19 Montageablauf Wärmepumpe aufstellen (Fortsetzung)
  • Seite 20 Montageablauf Wärmepumpe aufstellen (Fortsetzung) Typ BWT-NC...
  • Seite 21 Montageablauf Wärmepumpe aufstellen (Fortsetzung) 10. 4x...
  • Seite 22 Montageablauf Wärmepumpe aufstellen (Fortsetzung)

  • Seite 23: Zusammenbau Und Zu Beachtende Dichtflächen

    Montageablauf Wärmepumpe aufstellen (Fortsetzung) Zusammenbau und zu beachtende Dichtflächen 2. Speichermodul anbauen in umge- kehrter Reihenfolge zu Seite 11. Achtung Hydraulische Verbindungen zwischen Wärmepumpen- und Speichermodul dicht her- stellen. Auf richtigen Sitz des Halte- blechs C achten (siehe fol- gende Abbildung). Achtung Zur Vermeidung von Kon- 1.

  • Seite 24: Transportsicherung Entfernen

    Montageablauf Wärmepumpe aufstellen (Fortsetzung) Transportsicherung entfernen Achtung Nicht entfernte Transportsiche- rungen führen zu Vibrationen und starker Geräuschentwicklung. Transportsicherungen entfer- nen.
  • Seite 25 Montageablauf Wärmepumpe aufstellen (Fortsetzung)

  • Seite 26: Hydraulisch Anschließen

    Montageablauf Hydraulisch anschließen Primärkreis/Sekundärkreis anschließen Beiliegende Rohrstücke oder Rohr- Bei den Schlauchdurchführun- bögen aus Anschluss-Set (Zubehör) gen auf richtigen Sitz der Durch- anschließen führungstüllen achten, ggf. mit Dichtband abdichten (siehe Kapi- Achtung tel „Zusammenbau und zu Hydraulische Verbindungen dicht beachtende Dichtflächen“). herstellen.
  • Seite 27 Montageablauf Hydraulisch anschließen (Fortsetzung) Primärkreis anschließen Sekundärkreis anschließen Achtung Verwendete Bauteile müssen gegen das Wärmeträgermedium beständig sein. Keine verzinkten Leitungen ver- wenden. 1. Primärkreis mit Ausdehnungsgefäß und Sicherheitsventil ausrüsten (gemäß DIN 4757). Hinweis ■ Ausdehnungsgefäß muss nach DIN 4807 zugelassen sein. Mem- branen von Ausdehnungsgefäß...

  • Seite 28: Trinkwasserseitig Anschließen

    Montageablauf Hydraulisch anschließen (Fortsetzung) 3. Leitungen innerhalb des Gebäudes Hinweis wärmedämmen. ■ Bei Fußbodenheizkreisen muss ein Temperaturwächter als Maximaltem- peraturbegrenzung für Fußbodenhei- zung eingebaut werden: Siehe Kapitel „Temperaturwächter als Maximaltem- peraturbegrenzung für Fußbodenhei- zung anschließen“. ■ Mindestvolumenstrom sicherstellen, z. B. mit Überströmventil (siehe Kapi- tel „Technische Daten“).

  • Seite 29: Heiz-/Kühlkreis Anschließen (Falls Erforderlich)

    Montageablauf Hydraulisch anschließen (Fortsetzung) Hinweis zum Trinkwasserfilter Empfehlung: Sicherheitsventil über Nach DIN 1988-2 ist bei Anlagen mit Speicheroberkante montieren. Dadurch Rohrleitungen aus Metall ein Trinkwas- ist es vor Verschmutzung, Verkalkung serfilter einzubauen. Damit kein und hoher Temperatur geschützt. Bei Schmutz in die Trinkwasseranlage ein- Arbeiten am Sicherheitsventil braucht getragen wird, sollte nach DIN 1988 und außerdem der Speicher-Wassererwär-...

  • Seite 30: Elektrisch Anschließen

    Montageablauf Elektrisch anschließen Gefahr Damit wird sichergestellt, dass im Feh- Beschädigte Leitungsisolierun- lerfall (z. B. beim Lösen eines Drahts) ein gen können zu Personen- und Verlagern der Drähte in den benachbar- Geräteschäden führen. ten Spannungsbereich verhindert wird. Leitungen so verlegen, dass sie nicht an stark wärmeführenden, vibrierenden oder scharfkantigen Teilen anliegen.
  • Seite 31 Montageablauf Elektrisch anschließen (Fortsetzung) 400/230 V < 42 V < 4 0 / 2...

  • Seite 32: Übersicht Der Elektrischen Anschlüsse In Der Wärmepumpenregelung

    Montageablauf Elektrisch anschließen (Fortsetzung) Übersicht der elektrischen Anschlüsse in der Wärmepumpenre- gelung a:C] a:C] a:C] sYAsYS...

  • Seite 33: Grundleiterplatte (Betriebskomponenten 230 V~)

    Montageablauf Elektrisch anschließen (Fortsetzung) A Erweiterungsleiterplatte auf Grund- F Ansteuermodul Heizwasser-Durch- leiterplatte (siehe Seite 37) lauferhitzer (siehe Seite 47) B Grundleiterplatte (siehe Seite 33) F3 Sicherung T 6,3 A C Regler- und Sensorleiterplatte (siehe Seite 41) D Netzanschlussklemmen (siehe ab Seite 45) E Rangierleiterplatte (siehe Seite 39)

  • Seite 34: Erläuterung

    Montageablauf Elektrisch anschließen (Fortsetzung) Stecker sYA Klemmen Funktion Erläuterung 211.2 Sekundärpumpe ■ Bei Anlage ohne Heizwasser-Puffer- speicher ist keine weitere Heizkreis- pumpe erforderlich (siehe Klemme 212.2). ■ Temperaturwächter als Maximaltem- peraturbegrenzung für Fußbodenheiz- kreis (falls vorhanden) in Reihe an- schließen (siehe folgendes Kapitel) Anschlusswerte ■...
  • Seite 35 Montageablauf Elektrisch anschließen (Fortsetzung) Stecker sYS Klemmen Funktion Erläuterung 212.2 Heizkreispumpe Heizkreis ■ Falls ein Heizwasser-Pufferspeicher ohne Mischer (A1/HK1) vorhanden ist, wird diese Pumpe zu- sätzlich zur Sekundärpumpe ange- schlossen. ■ Temperaturwächter als Maximaltem- peraturbegrenzung für Fußbodenhei- zung (falls vorhanden) in Reihe an- schließen (siehe folgendes Kapitel) Anschlusswerte ■...
  • Seite 36 Montageablauf Elektrisch anschließen (Fortsetzung) Heizkreis ohne Mischer A1/HK1 Anschluss Umwälzpumpe C A an Rege- lung ■ Ohne Heizwasser-Pufferspeicher 211.2 Sekundärpumpe ■ Mit Heizwasser-Pufferspeicher 212.2 Heizkreispumpe A1/HK1 Anschluss des Temperaturwächters Best.-Nr. 7151 728, 7151 729 B an Erweiterungssatz Mischer sÖ sÖ A Stecker sÖ, an Erweiterungssatz Mischer aufstecken.

  • Seite 37: Erweiterungsleiterplatte Auf Grundleiterplatte (Betriebskomponenten 230 V~)

    Montageablauf Elektrisch anschließen (Fortsetzung) Erweiterungsleiterplatte auf Grundleiterplatte (Betriebskompo- nenten 230 V~) Hinweise zu den Anschlusswerten Erforderliche Parameter bei der Inbe- ■ Die angegebene Leistung ist die emp- triebnahme einstellen, siehe ab fohlene Anschlussleistung. Seite 64. ■ Die Summe der Leistungen aller direkt an der Wärmepumpenregelung ange- schlossenen Komponenten (z.

  • Seite 38: Heizkreispumpe Des Heizkreises Mit Mischer M2

    Montageablauf Elektrisch anschließen (Fortsetzung) Sammelstörmeldung 223.1 230V~, 0,5 A 223.2 A Klemmen auf Erweiterungsleiter- platte Stecker sXG Klemmen Funktion Erläuterung 225.1 Heizkreispumpe des Heiz- Temperaturwächter als Maximaltempe- kreises mit Mischer M2/ raturbegrenzung für Fußbodenheizkreis (falls vorhanden) in Reihe anschließen. Anschlusswerte: ■...

  • Seite 39: Rangierleiterplatte (Melde- Und Sicherheitsanschlüsse)

    Montageablauf Elektrisch anschließen (Fortsetzung) Rangierleiterplatte (Melde- und Sicherheitsanschlüsse) Erforderliche Parameter bei der Inbe- triebnahme einstellen, siehe ab Seite 64. Klemmen Funktion Erläuterung X3.1 Phase geschaltet X3.2 Signal „Extern Sperren“ Potenzialfreier Schließer erforderlich: X3.14 (externes Sperren von ■ Geschlossen: Sperre aktiv oder an Er- Verdichter und Pumpen, ■...
  • Seite 40 Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen Funktion Erläuterung Hinweis ■ Keine Parametrierung erforderlich ■ Der Verdichter wird „hart“ ausgeschal- tet, sobald der Kontakt öffnet. ■ Durch das EVU-Sperrsignal wird die Versorgungsspannung der jeweiligen Betriebskomponente ausgeschaltet (abhängig vom EVU). ■ Für den Heizwasser-Durchlauferhitzer können die abzuschaltenden Stufen gewählt werden (Parameter „Leistung für Heizw.-Durchlauferh.

  • Seite 41: Regler- Und Sensorleiterplatte (Sensoren)

    Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen Funktion Erläuterung X3.12 Signal „Extern Anfor- Potenzialfreier Schließer erforderlich: X3.13 dern“(externes Einschal- ■ Geschlossen: Anforderung oder an exter- ten von Verdichter und ■ Geöffnet: Keine Anforderung ner Erweite- Pumpen, Mischer in ■ Schaltvermögen 230 V, 2 mA rung EA1 Regelbetrieb oder AUF, Umschalten des Be-...
  • Seite 42 Montageablauf Elektrisch anschließen (Fortsetzung) Stecker Sensor Vorlauftemperatursensor Heizkreis mit Mischer NTC 10 kΩ M2/HK2 Vorlauftemperatursensor Anlage (hinter Heiz- NTC 10 kΩ wasser-Pufferspeicher) Vorlauftemperatursensor Kühlkreis: Heizkreis NTC 10 kΩ ohne Mischer A1/HK1 oder separater Kühlkreis Raumtemperatursensor für separaten Kühlkreis NTC 10 kΩ SKK (erforderlich) oder für Heiz-/Kühlkreis ohne Mischer A1/HK1 (empfohlen) KM-BUS (Adern vertauschbar)
  • Seite 43 Elektrisch anschließen (Fortsetzung) Stecker Sensor Modbus 1 Anschluss für Vitovent 300-F Hinweis Falls weitere Viessmann Geräte an Modbus 1 angeschlossen werden sollen, Modbus-Verteiler (Zubehör) auf Regler- und Sensorleiterplatte auf- stecken (siehe Montageanleitung „Modbus-Ver- teiler“). Anschluss Kommunikationsmodul LON (siehe Montageanleitung Kommunikationsmodul LON) Steckplatz für Codierstecker...
  • Seite 44 Montageablauf Elektrisch anschließen (Fortsetzung) L1 N A Erweiterung EA1 G Umwälzpumpe zur Schwimmbad- B Netzanschluss 1/N/PE 230 V/ beheizung (Zubehör) H Temperaturregler für Schwimmbe- 50 Hz cken-Temperaturregelung (poten- C Abzweigdose (bauseits) zialfreier Kontakt: 230 V~, 0,1 A, D Sicherungen und Leistungsschütz Zubehör) für Umwälzpumpe zur Schwimm- K Anschluss auf Regler- und Sensor-...

  • Seite 45: Netzanschlussleitungen Anschließen

    Montageablauf Netzanschlussleitungen anschließen Trennvorrichtungen für nicht geer- Gefahr dete Leiter Fehlende Erdung von Kompo- ■ Der Hauptschalter (falls vorhanden) nenten der Anlage kann bei muss gleichzeitig alle nicht geerdeten einem elektrischen Defekt zu Leiter mit min. 3 mm Kontaktöffnungs- gefährlichen Verletzungen durch weite vom Netz trennen.
  • Seite 46 Montageablauf Netzanschlussleitungen anschließen (Fortsetzung) ■ Die Zuordnung der EVU-Sperre (für Hinweise zum Netzanschluss Ver- Verdichter und/oder Heizwasser- dichter Durchlauferhitzer) erfolgt über die Art des Anschlusses und durch Parame- ■ trierung an der Wärmepumpenrege- Achtung lung. Falsche Phasenfolge kann zu Die Sperrung der Netzversorgung ist Geräteschäden führen.

  • Seite 47: Netzanschluss Heizwasser-Durchlauferhitzer

    Montageablauf Netzanschlussleitungen anschließen (Fortsetzung) Netzanschluss Wärmepumpenregelung 230 V~ ■ Absicherung max. 16 A max.16 A ■ Normaltarif: Kein Niedertarif mit EVU- X3.18 1/N/PE Sperre für Wärmepumpenregelung X2.1 230 V/50 Hz möglich X1.1 ■ Empfohlene Netzanschlussleitung: 3 x 1,5 mm A Netzanschlussklemmen in der Wär- ■...

  • Seite 48: Netzversorgung Mit Evu-Sperre

    Montageablauf Netzanschlussleitungen anschließen (Fortsetzung) Netzanschluss Heizwasser-Durchlauferhitzer 230 V~ 230V / 50 Hz ■ Absicherung max. 16 A (siehe Tech- 1/N/PE nische Daten). ■ Niedertarif und EVU-Sperre einsetz- bar. ■ Empfohlene Netzanschlussleitung: 7 x 2,5 mm Max. Leitungslänge: 25 m Netzversorgung mit EVU-Sperre EVU-Sperre ohne bauseitige Lasttrennung Das EVU-Sperrsignal wird direkt in der Hinweis...
  • Seite 49 Montageablauf Netzanschlussleitungen anschließen (Fortsetzung) X3.7 X3.6 ≈ Darstellung ohne Sicherungen und ohne FI-Schutzschalter. A Wärmepumpenregelung G Rundsteuer-Empfänger (Kontakt B Heizwasser-Durchlauferhitzer geöffnet: Sperre aktiv) TNC-System Einspeisung C Verdichter H Niedertarifzähler D Netzanschluss Wärmepumpenre- K Einspeisung: TNC-System gelung E Hochtarifzähler F Vorsicherung Rundsteuer-Empfän- EVU-Sperre mit bauseitiger Lasttrennung Das EVU-Sperrsignal wird am bauseiti- Hinweis...
  • Seite 50 Montageablauf Netzanschlussleitungen anschließen (Fortsetzung) X3.7 X3.6 ≈ Darstellung ohne Sicherungen und ohne FI-Schutzschalter. A Wärmepumpenregelung G Rundsteuer-Empfänger (Kontakt B Heizwasser-Durchlauferhitzer geöffnet: Sperre aktiv) mit Vorsiche- rung C Verdichter H Niedertarifzähler D Netzanschluss Wärmepumpenre- K Einspeisung: TNC-System gelung L Hauptschalter E Hochtarifzähler F Vorsicherung Rundsteuer-Empfän-...

  • Seite 51: Netzversorgung In Verbindung Mit Eigenstromnutzung

    Montageablauf Netzanschlussleitungen anschließen (Fortsetzung) Netzversorgung in Verbindung mit Eigenstromnutzung Ohne EVU-Sperre E1E2 D /D L1 L1 L2 L2 L3 L3 A Wärmepumpe G Doppeltarifzähler (für Sondertarif für Wärmepumpe) B Weitere (Eigenstrom-)Verbraucher Nicht zulässig in Verbindung mit im Haushalt C Energiezähler Photovoltaikanlage zur Eigenstrom- nutzung D Wechselrichter...

  • Seite 52: Phasenwächter (Falls Vorhanden)

    Montageablauf Netzanschlussleitungen anschließen (Fortsetzung) H Zweirichtungszähler (für Photovol- L Trennvorrichtung für den Hausan- taikanlage zur Eigenstromnut- schluss (Verteilerschrank) zung): M Verteilerschrank Energiebezug vom EVU und Ener- N Hausanschlusskasten gieeinspeisung zum EVU K Zähler mit Rücklaufsperre: Für Energieerzeugung der Photo- voltaikanlage Phasenwächter (falls vorhanden) Der Phasenwächter wird zur Überwa- Falls das Relais angesprochen hat,...
  • Seite 53 Montageablauf Netzanschlussleitungen anschließen (Fortsetzung) Bauform 1 A Über-/Unterspannung in % B Phasenasymmetrie in % <>U <>U C Schaltverzögerung in s D Verwendeter Kontakt in Sicherheits- kette (Schließer) E Betriebsanzeige („Rel“) F Störanzeige Phasenausfall/Pha- senfolge („Ph“) G Störanzeige Asymmetrie („Asy“) H Störanzeige Über-/Unterspannung („<>U“) Erklärung zu den Leuchtdioden ■...

  • Seite 54: Anschluss An Klemmen X3.8/X3.9 Durchführen

    Montageablauf Netzanschlussleitungen anschließen (Fortsetzung) Bauform 2 N 11 21 Erklärung zu den Leuchtdioden A Spannung „U“: Leuchtet grün falls Spannung L1 L2 L3 anliegt. B Relais „R“: Leuchtet gelb bei korrekter Phasen- folge. Leuchtet nicht bei falscher Phasen- folge. 12 14 22 24 Anschluss an Klemmen X3.8/X3.9 durchführen Nach dem Netzanschluss muss an den...

  • Seite 55: Wärmepumpe Schließen

    Montageablauf Wärmepumpe schließen Achtung Gerät schalldicht und diffusions- dicht verschließen. Dichtheit der internen hydrauli- schen Verbindungen kontrollie- ren. Achtung Zur Vermeidung von Kondens- wasserschäden und starker Geräuschentwicklung Gehäusetür dicht verschließen. Gefahr Fehlende Erdung von Kompo- nenten der Anlage kann bei einem elektrischen Defekt zu gefährlichen Verletzungen durch elektrischen Strom führen.

  • Seite 56: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Wärmepumpe öffnen............57 • 2. Protokolle erstellen............57 •...

  • Seite 57: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Wärmepumpe öffnen Gefahr Achtung Das Berühren spannungsfüh- Um Geräteschäden zu vermei- render Bauteile kann zu gefährli- den, müssen zwischen Aufstel- chen Verletzungen durch elektri- lung und Inbetriebnahme des schen Strom führen. Geräts min. 30 min liegen. Anschlussbereiche (Wärmepum- Arbeiten am Kältekreis dürfen penregelung und Netzan-...

  • Seite 58: Kältekreis Auf Dichtheit Prüfen

    Arbeiten am Kältekreis dürfen nur von zertifiziertem Personal durchgeführt werden (gemäß Verordnungen EG 842/2006 und 303/2008). Primärseitig füllen und entlüften Achtung 2. Primärkreis mit Viessmann Wärme- Um Geräteschäden zu vermei- trägermedium befüllen und entlüf- den, ten. Primärkreis vor dem Einschalten der Netzspannung befüllen.

  • Seite 59: Sekundärseitig Füllen Und Entlüften

    Hinweis 3. Dichtheit der Anschlüsse prüfen. Frostschutz bis –19 °C gewährleis- Defekte oder verrutschte Dichtungen ten. austauschen. Viessmann Wärmeträgermedium ist ein Fertiggemisch auf Ethylenglykol- Hinweis zur Einstellung der Primär- Basis. Darin sind Inhibitoren für den pumpe Korrosionsschutz enthalten. Das Temperaturdifferenz zwischen Vorlauf Wärmeträgermedium ist bis –19 °C...
  • Seite 60 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 1. Falls vorhanden, bauseitige Rück- flussverhinderer öffnen. 2. Vordruck des Ausdehnungsgefäßes prüfen (siehe Seite 61).

  • Seite 61: Ausdehnungsgefäß Und Druck Des Heizkreises Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 3. Sekundärkreis füllen (spülen) und entlüften: ■ Entlüftungshahn Verflüssiger Sekundärseite öffnen: Position Entlüftungs-, Füll- und Entlee- rungshähne siehe ab Seite 79. ■ Schnellentlüfter (siehe Sicherheits- gruppe Seite 27) etwas öffnen (bleibt offen). ■...

  • Seite 62: Speicher-Wassererwärmer Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Speicher-Wassererwärmer reinigen Gefahr Achtung Unkontrolliert austretendes Spitze und scharfkantige Reini- Trinkwasser und Wärmeträger- gungsgegenstände medium führt zu Verbrühungen beschädigen den Speicher-Was- und Bauschäden. sererwärmer. Trinkwasser- und Heizwasseran- schlüsse nur bei drucklosem Achtung Speicher-Wassererwärmer öff- Salzsäurehaltige Reinigungsmit-...
  • Seite 63 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Achtung Ein Kurzschluss zwischen Mag- nesiumanode und Heizwendel hebt die Schutzwirkung der Mag- nesiumanode auf und führt zu Korrosionsschäden am Spei- cher-Wassererwärmer. Vor Aufstecken der elektrischen Leitungen Widerstand zwischen den Klemmen A und B mes- sen.

  • Seite 64: Magnesiumanode Austauschen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Magnesiumanode austauschen Hinweis Achtung Falls die Magnesiumanode ausge- Ein Kurzschluss zwischen Mag- tauscht werden muss, kann eine war- nesiumanode und Heizwendel tungsfreie Fremdstromanode (Zubehör) hebt die Schutzwirkung der Mag- verwendet werden. nesiumanode auf und führt zu Korrosionsschäden am Spei- Ausbau der Magnesiumanode siehe...
  • Seite 65 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Achtung ■ Bei Erstinbetriebnahme erscheinen Eine Fehlbedienung in der die Begriffe in Deutsch. „Codierebene 1“ kann zu Schä- den an Gerät und Heizungsan- Sprache lage führen. Deutsch Anweisungen in der Servicean- ê...
  • Seite 66 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Sprache einstellen Datum Uhrzeit Datum/Uhrzeit einstellen einstellen einstellen Inbetriebnahme starten? Parametergruppe Parameter Codier- wählen einstellen ebene 1 Sensorwerte Temperatursensoren anzeigen Signaleingänge Signaleingänge anzeigen Aktorentest Aktorentest durchführen Teilnehmer-Check Teilnehmer-Check durchführen Funktionskontrolle Funktions- Funktion starten kontrolle...
  • Seite 67 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Inbetriebnahme ohne Inbetriebnahme-Assistent Service-Menü aktivieren 3. Parametergruppe wählen: „Anlagen- definition“ Das Service-Menü kann von jedem 4. Parameter wählen: „Anlagen- Menü aus aktiviert werden. schema 7000“ OK + å gleichzeitig ca. 4 s lang drü- 5.
  • Seite 68 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kompo- Anlagenschema nente Heizwasser-Pufferspeicher — — Heizwasser-Durchlauferhitzer (siehe Seite 71) — Schwimmbad (siehe Seite 71) — — Kühlung (siehe Seite 71) A1/HK1 — — — — — — M2/HK2 — — —...
  • Seite 69 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Pumpe/Komponente Parameter Einstellung Erweiterungssatz Mi- „Anlagendefinition“ Ó Mit Heizkreis M3/HK3 scher für Heizkreis M3/ „Anlagenschema 7000“ Hinweis Drehschalter S1 im Erweite- rungssatz auf „2“ einstellen (siehe Montageanleitung Erweiterungssatz). Fernbedienung Für Heiz-/Kühlkreis: „1“...
  • Seite 70 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Externe Funktionen Externe Funktionen Parameter Einstellung Externe Anforderung Ggf. „Interne Hydraulik“ Ó Vorlauftemperatur- Sollwert bei externer Anforderung „Vorlauftemperatur-Soll- wert externe Anforderung 730C“ Externes Einschalten des „Anlagendefinition“ Ó „0“ bis „7“ Verdichters, Mischer in (Parameter „Vorlauf- „Wirkung externe Anforde- Regelbetrieb oder AUF...
  • Seite 71 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizwasser-Durchlauferhitzer Parameter für Einstellung Heizwasser-Durchlauferhitzer „Elektr. Zusatzheizung“ Ó „1“ „Freigabe Heizwasser-Durchlauferhitzer 7900“ ggf. „Elektr. Zusatzheizung“ Ó „1“ „Freigabe Heizw.-Durchlauferhitzer für Raum- beheizung 7902“ „Elektr. Zusatzheizung“ Ó ■ „1“ für 3 kW ■...
  • Seite 72 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Eisspeicher/Solar-Luftabsorber Parameter für Eisspeicher und Solar-Luftab- Einstellung sorber „Anlagendefinition“ Ó „1“ „Auswahl Primärquelle 7030“ „Anlagendefinition“ Ó „2“ „Externe Erweiterung 7010“ „Solar“ Ó „2“ „Typ Solarregelung 7A00“ „Anlagendefinition“ Ó ■ „Einschalthysterese Solarabsorber 7031“ „0“...
  • Seite 73 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Parameter für Energiezähler Einstellung Erweitertes Menü: Für gewählte Funktion die Tem- „Regelstrategie PV“ peraturdifferenz zum eingestell- oder ten Sollwert vorgeben. „Photovoltaik“ Ó ■ „Anhebung Temp.-Sollwert Warmwasser- „0“ bis „200“ speicher PV 7E21“ (≙...

  • Seite 74: Funktion Der Anlage Prüfen (Z. B. Aktoren, Temperaturen, Ggf. Wärmemengenzähler)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Funktion der Anlage prüfen (z. B. Aktoren, Temperaturen, ggf. Wärmemengenzähler) Achtung Falls die Wärmepumpe, z. B. während der Lagerung oder beim Transport Temperaturen unter –15 °C ausgesetzt wird, kann der Sicherheitstemperaturbegrenzer des Heizwasser-Durchlauferhit- zers auslösen.

  • Seite 75: Störungsbehebung

    Störungsbehebung Instandsetzung Übersicht elektrische Komponenten...
  • Seite 76 Störungsbehebung Instandsetzung (Fortsetzung) Entriegelungstaste für Sicherheits- Motorschutzrelais temperaturbegrenzer des Heiz- Phasenwächter wasser-Durchlauferhitzers EEV-Leiterplatte Verdichter-Schütz Transformator EEV-Leiterplatte Leitungskanal Stecker Sekundärpumpe Rangierleiterplatte Stecker Primärpumpe Regler- und Sensorleiterplatte Stecker Verdichter Bedieneinheit Stecker 3-Wege-Umschaltventil Grundleiterplatte aYH Stecker Sicherheitshochdruck- Erweiterungsleiterplatte auf schalter Grundleiterplatte aCH Stecker Ansteuermodul Heizwas- Netzanschluss Verdichter ser-Durchlauferhitzer Ansteuermodul mit Netzanschluss...

  • Seite 77: Bedienteil Aufklappen

    Störungsbehebung Instandsetzung (Fortsetzung) Bedienteil aufklappen...
  • Seite 78 Störungsbehebung Instandsetzung (Fortsetzung) Ggf. Abdeckung vom Bedienteil abnehmen...

  • Seite 79: Übersicht Interne Komponenten

    Störungsbehebung Instandsetzung (Fortsetzung) Übersicht interne Komponenten Typ BWT a:C]...
  • Seite 80 Störungsbehebung Instandsetzung (Fortsetzung) Vorlauftemperatursensor EEV (Elektronisches Expansi- Sekundärkreis onsventil) Speichertemperatursensor Sicherheitshochdruckschalter Flüssiggastemperatursensor a:DB PWM-Signal Sekundärpumpe Heißgastemperatursensor Schraderventil Hochdruck Vorlauftemperatursensor Pri- Schraderventil Niederdruck märkreis (Soleeintritt Wärme- Entlüftungshahn Primärkreis pumpe) Entleerungshahn Primärpumpe Rücklauftemperatursensor Pri- Entleerungshahn Verflüssiger märkreis (Soleaustritt Wärme- Entleerungshahn Sekundär- pumpe) seite Sauggastemperatursensor Sicherheitstemperaturbegren-...
  • Seite 81 Störungsbehebung Instandsetzung (Fortsetzung) Typ BWT-NC a:C]...
  • Seite 82 Störungsbehebung Instandsetzung (Fortsetzung) Vorlauftemperatursensor Hochdrucksensor EEV Sekundärkreis Niederdrucksensor EEV Speichertemperatursensor EEV (Elektronisches Expansi- Flüssiggastemperatursensor onsventil) Heißgastemperatursensor Sicherheitshochdruckschalter Vorlauftemperatursensor Pri- a:DB PWM-Signal Sekundärpumpe märkreis (Soleeintritt Wärme- Schraderventil Hochdruck pumpe) Schraderventil Niederdruck Rücklauftemperatursensor Pri- Entlüftungshahn Primärkreis märkreis (Soleaustritt Wärme- Entleerungshahn Primärpumpe pumpe) Entleerungshahn Verflüssiger Sauggastemperatursensor Entleerungshahn Sekundär-...

  • Seite 83: Positionen Füll-/Entleerungshahn Speicher-Wassererwärmer

    Störungsbehebung Instandsetzung (Fortsetzung) Positionen Füll-/Entleerungshahn Speicher-Wassererwärmer A Geschlossen C Offen zur Entleerung oder Befüllung B Offen zur Entleerung der internen des Speichers Trinkwasserleitung Wärmepumpe sekundärseitig entleeren 1. Bauseitigen KFE-Hahn schließen. 2. Wärmepumpe am Entleerungshahn Sekundärseite entleeren (siehe Kapi- tel „Übersicht interne Komponen- ten“).
  • Seite 84 ■ Raumtemperatursensoren ■ Vorlauftemperatursensor Sekundärkreis (F8) Pt500A ■ Rücklauftemperatursensor Sekundärkreis (F9) ■ Sauggastemperatursensor ■ Flüssiggastemperatursensor ■ Heißgastemperatursensor Viessmann NTC 10 kΩ (blaue Kenn- Weitere Sensoren zeichnung) Außentemperatursensor 10 30 50 70 90 110 Temperatur in °C -20 -10 10 20 30...

  • Seite 85: Sicherung Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Viessmann NTC 20 kΩ (orange Kennzeichnung) Temperatur in °C Viessmann Pt500A (grüne Kenn- zeichnung) 140 180 Temperatur in °C Sicherung prüfen Position der Sicherungen siehe ab Sicherung F1 und F3: Seite 32. ■ T 6,3 A, 250 V~ ■...

  • Seite 86: Gerät Ist Zu Laut

    Störungsbehebung Instandsetzung (Fortsetzung) Gefahr Bei Arbeiten am Gerät unbedingt Durch den Ausbau der Sicherun- auch den Laststromkreis span- gen ist der Laststromkreis nicht nungsfrei schalten. spannungsfrei. Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzun- gen durch elektrischen Strom führen. Gerät ist zu laut Mögliche Ursachen: ■...

  • Seite 87: Einzelteillisten Typ Bwt 331.B

    Einzelteillisten Typ BWT 331.B Übersicht der Baugruppen A Typenschild C Baugruppe elektrische Ausrüstung B Baugruppe Gehäuse D Baugruppe Wärmepumpenmodul...

  • Seite 88: Einzelteile Ohne Abbildung

    7839929 0002 Vorderblech unten 7832561 0003 Seitenblech links 7833952 0004 Seitenblech rechts 7833950 0005 Oberblech vorn 7835335 0006 Oberblech hinten 7832556 0007 Träger Wärmepumpenregelung 7831771 0008 Schriftzug Viessmann und Schriftzug Vitocal 7839925 0009 Schrauben (Satz) 7832695 0010 Befestigungselemente (Satz) 7819773...
  • Seite 89 Einzelteillisten Typ BWT 331.B Gehäuse (Fortsetzung) 0003 0006 0005 0001 0008 0004 0007 0009 0002 0010...

  • Seite 90: Elektrische Ausrüstung

    Einzelteillisten Typ BWT 331.B Elektrische Ausrüstung Pos. Einzelteil Herstell-Nr. (siehe Typen- schild) 7537964 7537965 7537966 Best.-Nr. des Einzelteils 0001 Bedienteil 7840789 7840789 7840789 0002 Regler- und Sensorleiterplatte mit Abde- 7840468 7840468 7840468 ckung (CU401) 0003 Grundträger Regler- und Sensorleiterplat- 7832861 7832861 7832861 0004 Grundleiterplatte mit Abdeckung (MB761) 7832857 7832857 7832857...
  • Seite 91 Einzelteillisten Typ BWT 331.B Elektrische Ausrüstung (Fortsetzung) Pos. Einzelteil Herstell-Nr. (siehe Typen- schild) 7537964 7537965 7537966 Best.-Nr. des Einzelteils 0037 Außentemperatursensor NTC 10 kΩ 7837053 7837053 7837053 0038 Stecker für Regler- und Sensorleiterplatte 7832898 7832898 7832898 0039 Stecker für Grundleiterplatte 7832896 7832896 7832896 0040 Stecker für Erweiterungsleiterplatte...
  • Seite 92 Einzelteillisten Typ BWT 331.B Elektrische Ausrüstung (Fortsetzung) 0010 0014 0011 0013 0001 0012 0017 0040 0042 0006 0007 0041 0039 0021 0038 0004 0002 0019 0003 0005 0036 0032 0022 0030 0018 0020 0023 0024 0025 0027 0028 0030 0047 0009 0054 0028...

  • Seite 93: Wärmepumpenmodul

    Einzelteillisten Typ BWT 331.B Wärmepumpenmodul Pos. Einzelteil Herstell-Nr. (siehe Typen- schild) 7537964 7537965 7537966 Best.-Nr. des Einzelteils 0001 Verdichter 7840708 7840710 7840711 0002 Verdampfer 7840723 7840722 7840721 0003 Verflüssiger 7840718 7840717 7840716 0004 Elektronisches Expansionsventil 7835024 7835024 7835024 0005 Filtertrockner 7835018 7835018 7835018...
  • Seite 94 Einzelteillisten Typ BWT 331.B Wärmepumpenmodul (Fortsetzung) Pos. Einzelteil Herstell-Nr. (siehe Typen- schild) 7537964 7537965 7537966 Best.-Nr. des Einzelteils 0035 Halteschrauben Verdichter 7830468 7830468 7830468 0036 Entlüftungshahn G ⅜ 7822353 7822353 7822353 0037 Dichtkappe 7828905 7828905 7828905 0038 Gummipuffer — 7829050 7829050...
  • Seite 95 Einzelteillisten Typ BWT 331.B Wärmepumpenmodul (Fortsetzung) 0031 0019 0024 0036 0031 0002 0022 0027 0026 0037 0033 0029 0003 0024 0020 0006 0027 0026 0031 0031 0036 0027 0016 0032 0027 0021 0022 0034 0029 0031 0037 0033 0031 0028 0027 0024 0036...

  • Seite 96: Hydraulik

    Einzelteillisten Typ BWT 331.B Hydraulik Pos. Einzelteil Best.-Nr. 0001 Rückwand Gehäuseunterteil 7840751 0002 Bodenblech 7840752 0003 Schwingungsträger 7840753 0004 Oberblech Gehäuseunterteil 7840754 0005 Winkel Gehäuseunterteil links 7840755 0006 Winkel Gehäuseunterteil rechts 7840756 0007 Halteschiene 7840757 0008 Dämmung Bodenblech 7832717 0009 3-Wege-Umschaltventil 7829454 0010...
  • Seite 97 Einzelteillisten Typ BWT 331.B Hydraulik (Fortsetzung) Pos. Einzelteil Best.-Nr. 0038 Halter für Sicherheitstemperaturbegrenzer 7840759 0039 Anschluss-Set 7832543 0040 Schrauben (Satz) 7832695...
  • Seite 98 Einzelteillisten Typ BWT 331.B Hydraulik (Fortsetzung) 0005 0040 0033 0035 0035 0025 0033 0033 0033 0035 0036 0009 0036 0037 0025 0017 0022 0033 0033 0033 0032 0013 0035 0035 0035 0039 0036 0014 0034 0036 0036 0037 0012 0033 0024 0036 0035...

  • Seite 99: Speicher

    Einzelteillisten Typ BWT 331.B Speicher Pos. Einzelteil Best.-Nr. 0001 Speicher-Wassererwärmer mit innenliegender Heizwendel 170 l 7832696 0002 Rückwand Gehäuseoberteil 7832547 0003 Halteblech für Verbindungsschläuche 7832568 0004 Haltewinkel Speicher 7832566 0005 Schlauch Rücklauf Trinkwassererwärmung 7832683 0006 Schlauch Vorlauf Trinkwassererwärmung 7832684 0007 Anschluss-Stutzen Warmwasserleitung 7832527 0008...
  • Seite 100 Einzelteillisten Typ BWT 331.B Speicher (Fortsetzung) 0007 0030 0028 0019 0012 0028 0008 0013 0016 0019 0014 0028 0028 0015 0028 0004 0023 0015 0001 0014 0002 0018 0029 0020 0017 0028 0016 0010 0028 0024 0029 0029 0028 0011 0009 0028 0028...

  • Seite 101: Einzelteillisten Typ Bwt-Nc 331.B

    Einzelteillisten Typ BWT-NC 331.B Übersicht der Baugruppen A Typenschild C Baugruppe elektrische Ausrüstung B Baugruppe Gehäuse D Baugruppe Wärmepumpenmodul...

  • Seite 102: Einzelteile Ohne Abbildung

    7839929 0002 Vorderblech unten 7832561 0003 Seitenblech links 7833952 0004 Seitenblech rechts 7833950 0005 Oberblech vorn 7835335 0006 Oberblech hinten 7832556 0007 Träger Wärmepumpenregelung 7831771 0008 Schriftzug Viessmann und Schriftzug Vitocal 7839925 0009 Schrauben (Satz) 7832695 0010 Befestigungselemente (Satz) 7819773...
  • Seite 103 Einzelteillisten Typ BWT-NC 331.B Gehäuse (Fortsetzung) 0003 0006 0005 0001 0008 0004 0007 0009 0002 0010...

  • Seite 104: Elektrische Ausrüstung

    Einzelteillisten Typ BWT-NC 331.B Elektrische Ausrüstung Pos. Einzelteil Herstell-Nr. (siehe Typen- schild) 7537967 7537968 7537969 Best.-Nr. des Einzelteils 0001 Bedienteil 7840789 7840789 7840789 0002 Regler- und Sensorleiterplatte mit Abde- 7840468 7840468 7840468 ckung (CU401) 0003 Grundträger Regler- und Sensorleiterplat- 7832861 7832861 7832861 0004 Grundleiterplatte mit Abdeckung (MB761) 7832857 7832857 7832857...
  • Seite 105 Einzelteillisten Typ BWT-NC 331.B Elektrische Ausrüstung (Fortsetzung) Pos. Einzelteil Herstell-Nr. (siehe Typen- schild) 7537967 7537968 7537969 Best.-Nr. des Einzelteils 0037 Außentemperatursensor NTC 10 kΩ 7837053 7837053 7837053 0038 Stecker für Regler- und Sensorleiterplatte 7832898 7832898 7832898 0039 Stecker für Grundleiterplatte 7832896 7832896 7832896 0040 Stecker für Erweiterungsleiterplatte...
  • Seite 106 Einzelteillisten Typ BWT-NC 331.B Elektrische Ausrüstung (Fortsetzung) 0010 0011 0014 0013 0001 0012 0017 0042 0040 0007 0006 0041 0038 0039 0021 0002 0004 0019 0003 0005 0036 0030 0032 0018 0022 0009 0023 0058 0024 0020 0060 0025 0027 0028 0028 0030...

  • Seite 107: Wärmepumpenmodul

    Einzelteillisten Typ BWT-NC 331.B Wärmepumpenmodul Pos. Einzelteil Herstell-Nr. (siehe Typen- schild) 7537967 7537968 7537969 Best.-Nr. des Einzelteils 0001 Verdichter 7840708 7840710 7840711 0002 Verdampfer 7840723 7840722 7840721 0003 Verflüssiger 7840718 7840717 7840716 0004 Elektronisches Expansionsventil 7835024 7835024 7835024 0005 Filtertrockner 7835018 7835018 7835018...
  • Seite 108 Einzelteillisten Typ BWT-NC 331.B Wärmepumpenmodul (Fortsetzung) Pos. Einzelteil Herstell-Nr. (siehe Typen- schild) 7537967 7537968 7537969 Best.-Nr. des Einzelteils 0035 Schraderventil 7829147 7829147 7829147 0036 O-Ring 28 x 2,5 mm 7823415 7823415 7823415 0037 Halteschrauben Verdichter 7830468 7830468 7830468 0038 Dichtkappe 7828905 7828905 7828905...
  • Seite 109 Einzelteillisten Typ BWT-NC 331.B Wärmepumpenmodul (Fortsetzung) 0028 0032 0032 0033 0032 0039 0019 0002 0021 0025 0039 0023 0040 0027 0030 0028 0038 0033 0035 0006 0027 0033 0003 0032 0025 0033 0034 0028 0022 0034 0020 0032 0033 0023 0034 0038 0035...

  • Seite 110: Hydraulik

    Einzelteillisten Typ BWT-NC 331.B Hydraulik Pos. Einzelteil Best.-Nr. 0001 Rückwand Gehäuseunterteil 7840751 0002 Bodenblech 7840752 0003 Schwingungsträger 7840753 0004 Oberblech Gehäuseunterteil 7840754 0005 Winkel Gehäuseunterteil links 7840755 0006 Winkel Gehäuseunterteil rechts 7840770 0007 Halteschiene 7840768 0008 Halteblech Wärmetauscher Kühlung 7840758 0009 Dämmung Bodenblech 7832717...
  • Seite 111 Einzelteillisten Typ BWT-NC 331.B Hydraulik (Fortsetzung) Pos. Einzelteil Best.-Nr. 0041 Schrauben (Satz) 7832695 0042 Sicherungsklammer für Temperatursensor 7836480 0043 Verschraubung G 1 7832670 0044 Frostschutzthermostat 7816371 0045 Haltebügel für Frostschutzthermostat 7835590...
  • Seite 112 Einzelteillisten Typ BWT-NC 331.B Hydraulik (Fortsetzung) 0013 0035 0036 0004 0038 0039 0035 0023 0036 0041 0039 0036 0035 0035 0037 0037 0036 0015 0015 0010 0026 0037 0036 0010 0037 0035 0008 0035 0038 0042 0015 0035 0037 0034 0043 0036 0014...

  • Seite 113: Speicher

    Einzelteillisten Typ BWT-NC 331.B Speicher Pos. Einzelteil Best.-Nr. 0001 Speicher-Wassererwärmer mit innenliegender Heizwendel 170 l 7832696 0002 Rückwand Gehäuseoberteil 7832547 0003 Halteblech für Verbindungsschläuche 7832568 0004 Haltewinkel Speicher 7832566 0005 Schlauch Rücklauf Trinkwassererwärmung 7832683 0006 Schlauch Vorlauf Trinkwassererwärmung 7832684 0007 Anschluss-Stutzen Warmwasserleitung 7832527 0008...
  • Seite 114 Einzelteillisten Typ BWT-NC 331.B Speicher (Fortsetzung) 0007 0030 0028 0019 0012 0028 0008 0013 0016 0019 0014 0028 0028 0015 0028 0004 0023 0015 0001 0014 0002 0018 0029 0020 0017 0028 0016 0010 0028 0024 0029 0029 0028 0011 0009 0028 0028...

  • Seite 115: Protokoll Der Hydraulikparameter

    Protokolle Protokoll der Hydraulikparameter Einstell- und Messwerte Sollwert Erstinbe- Wartung/ triebnahme Service Frostschutz (Solemedium) °C –19 Prüfung Externe Pumpen der Heizkreise Typ der Umwälzpumpe Stufe der Umwälzpumpe Einstellung Überströmventil Inbetriebnahme Primärkreis Vorlauftemperatur Primärkreis °C („Diagnose“ Ó „Anlagen- übersicht“) Rücklauftemperatur Primär- °C kreis („Diagnose“...

  • Seite 116: Protokoll Der Regelungsparameter

    Protokolle Protokoll der Regelungsparameter Beschreibung der Parameter Serviceanleitung „Vitotronic 200“ Anlagendefinition Parameter Code Ausliefe- Erstinbe- Wartung/ rungszu- triebnah- Service stand „Anlagenschema“ (siehe Kapi- 7000 tel „Übersicht der möglichen Anlagenschemen“) „Temperaturdifferenz für Be- 7003 40 (≙ 4 K) rechnung der Heizgrenze“ „Temperaturdifferenz für Be- 7004 40 (≙...
  • Seite 117 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Ausliefe- Erstinbe- Wartung/ rungszu- triebnah- Service stand „Überwachung Absorber- 7037 kreis“ „Temperatursensor für biva- 7038 lenten Betrieb“ Verdichter Parameter Code Ausliefe- Erstinbe- Wartung/ rungszu- triebnah- Service stand „Freigabe Verdichter“ 5000 „Freigabe Verwendung Ver- 5012 dichterstufe“...
  • Seite 118 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Warmwasser Parameter Code Ausliefe- Erstinbe- Wartung/ rungszu- triebnah- Service stand „Warmwassertemperatur- 6000 500 (≙ 50 °C) Sollwert“ „Min. Warmwasser- 6005 100 (≙ 10 °C) temperatur“ „Max. Warmwasser- 6006 600 (≙ 60 °C) temperatur“ „Hysterese WW-Temperatur 6007 50 (≙...
  • Seite 119 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Solar Parameter Code Ausliefe- Erstinbe- Wartung/ rungszu- triebnah- Service stand „Typ Solarregelung“ 7A00 Parameter Solarregelungsmo- C0xx Diese Parameter sind nur sichtbar, falls dul, Typ SM1 das Solarregelungsmodul, Typ SM1 an der Wärmepumpe angeschlossen ist. Beschreibung der Parameter siehe Mon- tage- und Serviceanleitung „Solarrege- lungsmodul, Typ SM1“...
  • Seite 120 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Primärquelle Parameter Code Ausliefe- Erstinbe- Wartung/ rungszu- triebnah- Service stand „Betriebsweise Primärquelle“ 7400 „Regelstrategie Primärquelle“ 7401 Heizwasser-Pufferspeicher Parameter Code Ausliefe- Erstinbe- Wartung/ rungszu- triebnah- Service stand „Freigabe Pufferspeicher/ 7200 Hydraulische Weiche“ „Temperatur in Betriebsstatus 7202 500 (≙...
  • Seite 121 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Heizkreis 1 Parameter Code Ausliefe- Erstinbe- Wartung/ rungszu- triebnah- Service stand „Raumtemperatur Normal“ 2000 200 (≙ 20 °C) „Raumtemperatur Reduziert“ 2001 160 (≙ 16 °C) „Fernbedienung“ 2003 „Niveau Heizkennlinie“ 2006 0 (≙ 0 K) „Neigung Heizkennlinie“ 2007 6 (≙...
  • Seite 122 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Heizkreis 3 Parameter Code Ausliefe- Erstinbe- Wartung/ rungszu- triebnah- Service stand „Raumtemperatur Normal“ 4000 200 (≙ 20 °C) „Raumtemperatur Reduziert“ 4001 200 (≙ 20 °C) „Fernbedienung“ 4003 „Niveau Heizkennlinie“ 4006 0 (≙ 0 K) „Neigung Heizkennlinie“ 4007 6 (≙...
  • Seite 123 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Ausliefe- Erstinbe- Wartung/ rungszu- triebnah- Service stand „Einfluss Raumtemperatur- 7104 aufschaltung Kühlkreis“ „Rangierung Raumtempera- 7106 tursensor separater Kühl- kreis“ „Niveau Kühlkennlinie“ 7110 0 (≙ 0 K) „Neigung Kühlkennlinie“ 7111 12 (≙ 1,2) „Fernbedienung Kühlkreis“ 7116 „Freigabe Active Cooling“...
  • Seite 124 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Lüftung Parameter Code Ausliefe- Erstinbe- Wartung/ rungszu- triebnah- Service stand „Freigabe Vitovent“ 7D00 „Freigabe Vorheizregister 7D01 elektrisch“ „Freigabe Nachheizregister 7D02 hydraulisch“ „Freigabe Feuchtesensor“ 7D05 „Freigabe CO2-Sensor“ 7D06 „Ablufttemperatur-Sollwert“ 7D08 200 (≙ 20 °C) „Volumenstrom Reduzierte 7D0A 120 m Lüftung“...
  • Seite 125 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Uhrzeit Parameter Code Ausliefe- Erstinbe- Wartung/ rungszu- triebnah- Service stand „Automatische Umstellung 7C00 Sommerzeit - Winterzeit“ „Beginn Sommerzeit - Monat“ 7C01 „Beginn Sommerzeit - Wo- 7C02 che“ „Beginn Sommerzeit - Tag“ 7C03 „Beginn Winterzeit - Monat“ 7C04 „Beginn Winterzeit - Woche“...

  • Seite 126: Technische Daten

    Technische Daten (Fortsetzung) Typ BWT 331.B06 331.B08 331.B10 Leistungsdaten nach EN 14511 (B0/W35, 5 K Spreizung) Nenn-Wärmeleistung 5,72 7,64 10,41 Kälteleistung 4,57 6,16 8,48 Elektr. Leistungsaufnahme 1,24 1,59 2,08 Leistungszahl ε (COP) 4,60 4,80 5,00 Sole (Primärkreis) Inhalt Mindestvolumenstrom (unbedingt 1160 1470 einhalten)
  • Seite 127 Technische Daten (Fortsetzung) Typ BWT 331.B06 331.B08 331.B10 Elektrische Werte Wärmepumpe Nennspannung Verdichter 3/N/PE 400 V/50 Hz Nennstrom Verdichter Anlaufstrom Verdichter mit Anlauf- strombegrenzung (nicht bei Typ BWT 331.B06) Anlaufstrom Verdichter bei blockier- 51,5 tem Rotor Absicherung Verdichter 1 x C16A 1 x B16A 1 x B16A 3-polig...

  • Seite 128: Anschlüsse

    Technische Daten (Fortsetzung) Typ BWT 331.B06 331.B08 331.B10 Abmessungen ■ Gesamtlänge ■ Gesamtbreite ■ Gesamthöhe 1829 1829 1829 Gesamtgewicht Zul. Betriebsdruck Primärkreis (Sole) Sekundärkreis Heizwasser Sekundärkreis Trinkwasser 10,0 10,0 10,0 Anschlüsse Cu 28 x 1 Vorlauf/Rücklauf Primärkreis Cu 28 x 1 Cu 28 x 1 Cu 28 x 1 Vorlauf/Rücklauf Sekundärkreis...
  • Seite 129 Technische Daten (Fortsetzung) Typ BWT-NC 331.B06 331.B08 331.B10 Heizwasser (Sekundärkreis) Inhalt, Wärmepumpe Inhalt, gesamt 19,6 19,9 20,2 Mindestvolumenstrom (unbedingt einhalten) Max. externer Druckverlust (RFH) bei mbar Mindestvolumenstrom Max. Vorlauftemperatur °C Heizwasser-Durchlauferhitzer Wärmeleistung Nennspannung 3/N/PE 400 V/50 Hz Absicherung 3 x B16A 1-polig Elektrische Werte Wärmepumpe Nennspannung Verdichter 3/N/PE 400 V/50 Hz...
  • Seite 130 Technische Daten (Fortsetzung) Typ BWT-NC 331.B06 331.B08 331.B10 Integrierter Speicher-Wasser- erwärmer Inhalt Dauerleistung bei Trinkwassererwär- mung von 10 auf 60 °C Leistungskennzahl N nach DIN 4708 Zapfbare Wassermenge bei angege- l/min 14,3 14,8 15,9 bener Leistungskennzahl N Trinkwassererwärmung von 10 auf 45 °C Max.

  • Seite 131: Anhang

    Komponenten für Kühlbetrieb vollständig installiert (optional) Komponenten für Lüftung vollständig installiert (optional) Komponenten für Photovoltaik vollständig installiert (optional) Wunschtermin: Datum Uhrzeit Datum Uhrzeit Die bei Viessmann angeforderten Leistungen werden mir/uns entsprechend der aktuellen Viessmann Preisliste in Rechnung gestellt. Ort/Datum Unterschrift...

  • Seite 132: Konformitätserklärung

    Konformitätserklärung Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocal 333-G, Typ BWT und BWT-NC ein- schließlich Wärmepumpenregelung Vitotronic 200, Typ WO1C mit den folgenden Normen übereinstimmt: DIN 8901 EN 61 000-3-3...

  • Seite 133: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Bedingungen an Aufstellung....11 Abdeckung Bedienteil abnehmen..78 Bestimmungsgemäße Verwendung..6 Abmessungen........7 Betriebshandbuch......57 Anforderungen Aufstellraum....9 Betriebskomponenten......37 Anlagenbetreiber einweisen....74 Bodenbelastung........9 Anlagendruck prüfen......61 Bodenunebenheiten......9 Anlagenschemen.......67 Anschluss – An Regelung........32 Codierebene 1........64 – Elektrisch........30 Codierstecker......90, 104 – Hydraulisch........26 – Kühlkreis.........29 – Primärkreis.......26, 27 Dichtflächen........23 –...
  • Seite 134 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Entlüften Heizwasser-Durchlauferhitzer..80, 82 – Primärseitig........58 – Netzanschluss 230 V~....48 – Sekundärseitig........59 – Parameter........71 Ergänzungswasser......59 – Sicherheitstemperaturbegrenzer Erstinbetriebnahme....57, 65, 131 zurücksetzen........74 Erweitertes Menü.......67 Hydraulikparameter......115 Erweiterungsleiterplatte.....37 Hydraulisch anschließen....26 Erweiterungssatz Mischer....36, 69 Hydraulischer Anschlussbereich..28 EVU-Sperre........48 – Netzanschluss mit Lasttrennung..49 – Netzanschluss ohne Lasttrennung. 48 Inbetriebnahme........57 Externe Erweiterung......69 Inbetriebnahme-Assistent....64...
  • Seite 135 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Mindestabstand........10 Protokolle.........115 Mindestraumvolumen......10 – Erstellen bei Erstinbetriebnahme..57 Mindestvolumenstrom......28 – Regelungsparameter....116 Prüfen – Sensoren........83 Netzanschluss........45 – Sicherung........85 – Empfohlene Netzanschlussleitungen8 Pt500A..........83 – Heizwasser-Durchlauferhitzer..47 Puffertemperatursensor.....84 – Heizwasser-Durchlauferhitzer 230 Pumpen..........79 V~...........48 – mit EVU-Sperre......48 – Verdichter........47 Rangierleiterplatte......39 – Wärmepumpenregelung...41, 47 Raumhöhe.........10 Netzschalter........65 Raumtemperatursensor.....84...
  • Seite 136 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Service-Menü Überströmventi........28 – aktivieren........67 Umgebungstemperaturen....9 – aufrufen..........67 – deaktivieren........67 Sicherheitsgruppe......27 Verdichter Sicherheitstemperaturbegrenzer – Netzanschluss........47 – Zurücksetzen........74 Vitocom..........69 Sicherheitsventil.....27, 28, 29 Vorlauftemperatursensor Anlage..84 Sicherung prüfen........85 Vorlauftemperatursensor Heizkreis..84 Solar-Luftabsorber......72 Vorlauftemperatursensor Kühlkreis..84 Speicher Vorlauftemperatursensor Sekundär- – Füll-/Entleerungshahn....83 kreis...........84 – Reinigen.........62 Speichermodul –...

  • Seite 140: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7537964 7537965 7537966 7537967 7537968 7537969 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...

Diese Anleitung auch für:

Vitocal 333-g bwt 331.b08Vitocal 333-g bwt-nc 331.b10Vitocal 333-g bwt 331.b10Vitocal 333-g bwt-nc 331-b06Vitocal 333-g bwt-nc 331.b08

Inhaltsverzeichnis
