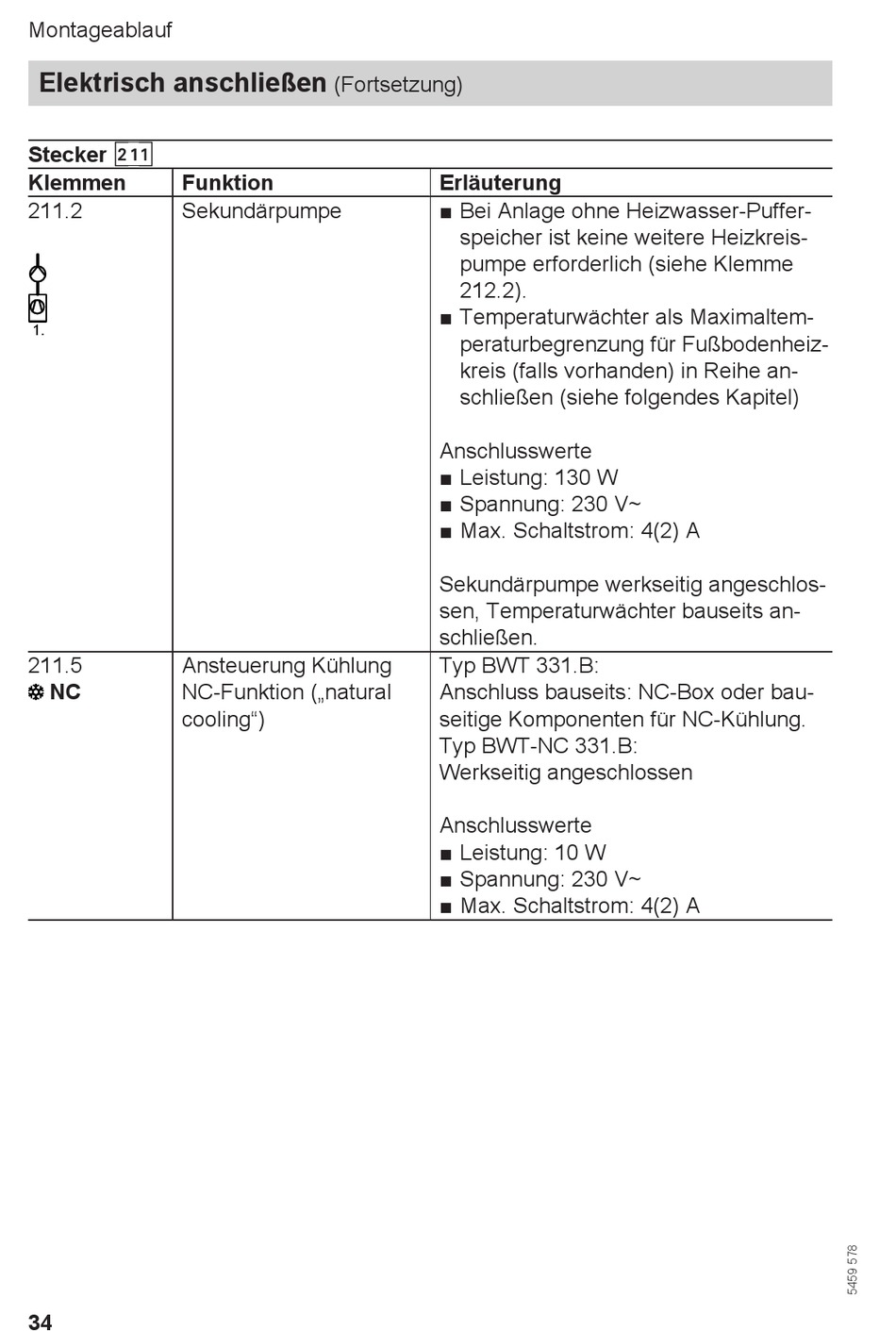

Erläuterung - Viessmann VITOCAL 333-G BWT 331.B06 Montage- Und Serviceanleitung

Montageablauf
Elektrisch anschließen
Stecker sYA
Klemmen Funktion
211.2 Sekundärpumpe
1.
211.5 Ansteuerung Kühlung
NC NC-Funktion („natural
cooling")
34
(Fortsetzung)
Erläuterung
■ Bei Anlage ohne Heizwasser-Puffer-
speicher ist keine weitere Heizkreis-
pumpe erforderlich (siehe Klemme
212.2).
■ Temperaturwächter als Maximaltem-
peraturbegrenzung für Fußbodenheiz-
kreis (falls vorhanden) in Reihe an-
schließen (siehe folgendes Kapitel)
Anschlusswerte
■ Leistung: 130 W
■ Spannung: 230 V~
■ Max. Schaltstrom: 4(2) A
Sekundärpumpe werkseitig angeschlos-
sen, Temperaturwächter bauseits an-
schließen.
Typ BWT 331.B:
Anschluss bauseits: NC-Box oder bau-
seitige Komponenten für NC-Kühlung.
Typ BWT-NC 331.B:
Werkseitig angeschlossen
Anschlusswerte
■ Leistung: 10 W
■ Spannung: 230 V~
■ Max. Schaltstrom: 4(2) A
