AUFSTELLUNGSHINWEISE (Fortsetzung)

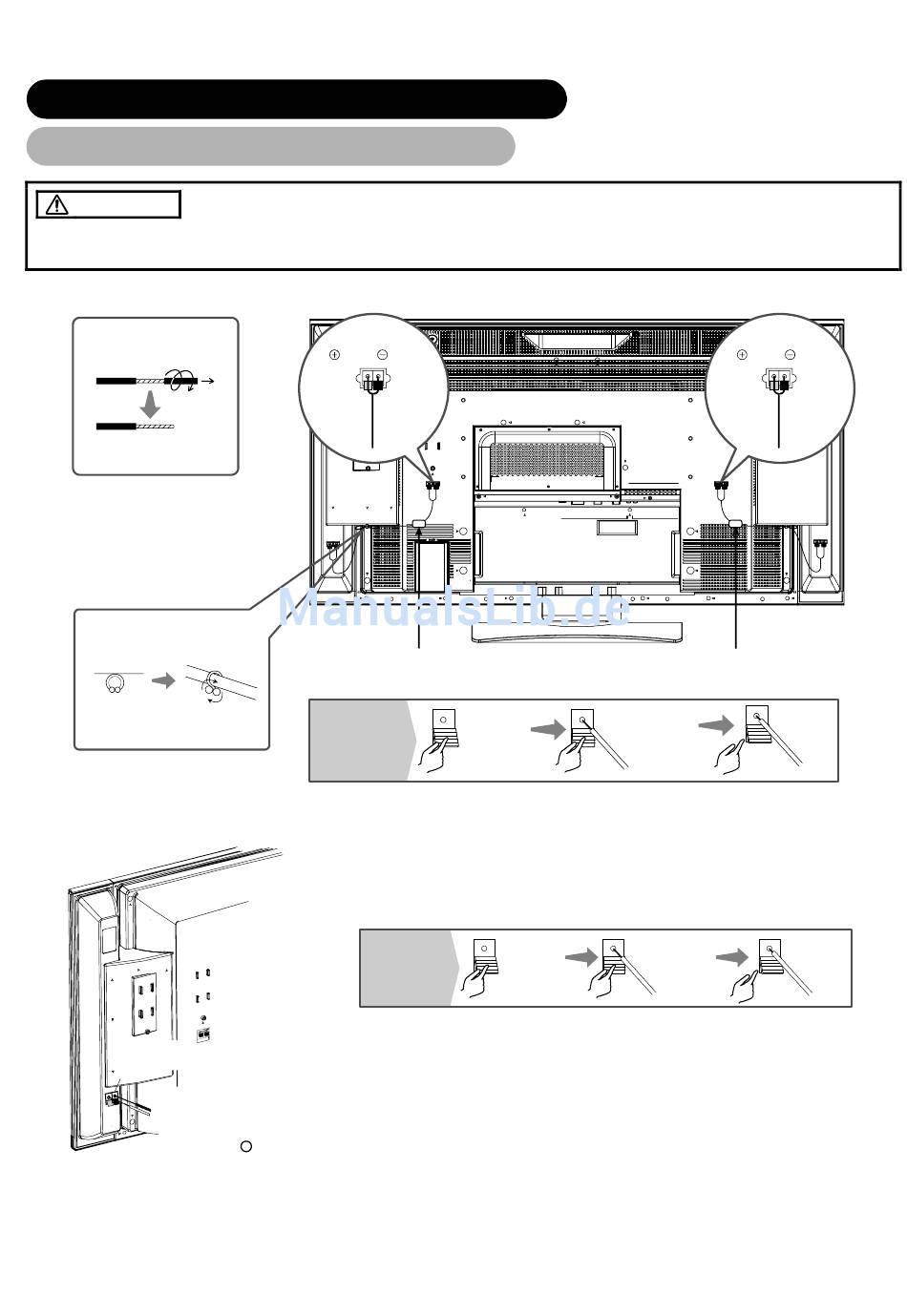

Anschließen der Lautsprecherkabel
Anschließen der Lautsprecherkabel
ACHTUNG
Stellen Sie sicher, dass der Monitor am Hauptschalter ausgeschaltet ist (Standby oder Anzeigelampe: aus/rot), wenn Sie die
Lautsprecherkabel anschließen oder abtrennen möchten.
1. Schließen Sie die Lautsprecherkabel an den Monitor an. (Achten Sie darauf, dass der Ferritkern zum Monitor zeigt.)
Vorbereiten der Draht-
enden
Beim Abziehen drehen
Die mitgelieferten
Lautsprecherkabel müssen
vorbereitet werden.
Drehen Sie die
Köpfe umeinander
2. Schließen Sie die Lautsprecherkabel an die Lautsprecher an.
Lautsprecher-
anschluss
Schließen Sie den rot-schwarzen
Draht an die schwarze BuchseΘan.
Schließen Sie den roten Draht an die
rote Buchse + an.
16
(R)
Rot Schwarz
Den schwarzen
Den roten
Draht
Draht
anschließen
anschließen
Ferritkern
Hebel nach
So schließen
unten
Sie die
drücken
Lautsprecher-
kabel an:
So schließen
Sie die
Lautsprecher-
kabel an:
Draht
einführen
Hebel nach Draht
unten einführen
drücken
(L)
Rot Schwarz
Den roten Den schwarzen
Draht Draht
anschließenwire anschließen
Ferritkern
Hebel
loslassen
Hebel
loslassen
