AUFSTELLUNGSHINWEISE (Fortsetzung)
Anschluss eines audiovisuellen Gerätes
Anschließen eines audiovisuellen Geräts
(1) Stellen Sie sicher, dass der LCD-Monitor am Hauptschalter ausgeschaltet ist.
(2) Stellen Sie sicher, dass das audiovisuelle Gerät ausgeschaltet ist.
(3) Verbinden Sie mit einem handelsüblichen Signalkabel den Signaleingang an der Rückseite dieses Geräts mit dem
Signalausgang des audiovisuellen Geräts.
Set-Top-Box
Antenne
DVD-Player
AV1 SCART wird angewendet für Composite/S-Video, AV2 und AV3 SCART wird angewendet für Composite/RGB.
•
Wenn ein Component- und ein Composite-Eingang mit AV4 gleichzeitig an den LCD-Monitor verwendet werden, hat der
•
Component-Eingang Vorrang.
Wenn Sie ein Videogerät mit einem S-Video-Ausgang verwenden, sollten Sie die Verbindung mit dem S-Video-Kabel herstellen. Damit
•
erreichen Sie eine bessere Videoqualität.
(Wenn ein S-Video-Eingang und ein AV5-Video-Eingang (Seitlicher Anschluss) gleichzeitig an den Monitor angeschlossen sind, hat der
S-Video-Eingang Vorrang.)
Wenn der Ausgang (Monitor) mit einem externen Monitor verbunden ist, der einen 75-Ohm-Anschluss hat, wird auf beiden Monitoren
•
dasselbe Bild angezeigt. Es ist aber möglich, nur das Composite-Videosignal von den Eingängen AV1 - AV5 anzusehen, die auf dem
Bildschirm wiedergegeben werden.
Die Set-Top-Box kann nur an den AV1-Eingang angeschlossen werden. (Ein Tuner-Ausgangssignal ist nur für AV1 verfügbar.)
•
Befestigen Sie die Verbindungskabel mit den Klammern am Ständer.
•
HDMI*
HDMI (High-Definition Multimedia Interface) ist eine digitale Schnittstelle, die auf DVI (Digital Visual Interface) basiert, einer zusätzlichen
•
Funktion für audiovisuelle Geräte.
- Weil die Daten digital sind gibt es keine Übertragungsverluste.
- Sowohl die Bild- als auch die Tonsignale werden zusammen über nur ein Kabel übertragen.
Wenn Sie beim Anschluss eines DVI-HDMI-Umwandlungsanschlusses analoges Audio verwenden, müssen Sie auch den analogen
•
Audio-Anschluss für den AV4-Eingang wählen.
SCART-Spezifikation
CVBS S-Video RGB
AV1
─
AV2
─
AV3
─
Lautsprecher (R)
DVD-Player
Videogerät
Monitor (Rückseite)
SPEAKER TERMINAL
(6Ω 12W)
Netzkabel
HDMI*
DVD-Player
Seitliche Anschlüsse
Videogerät

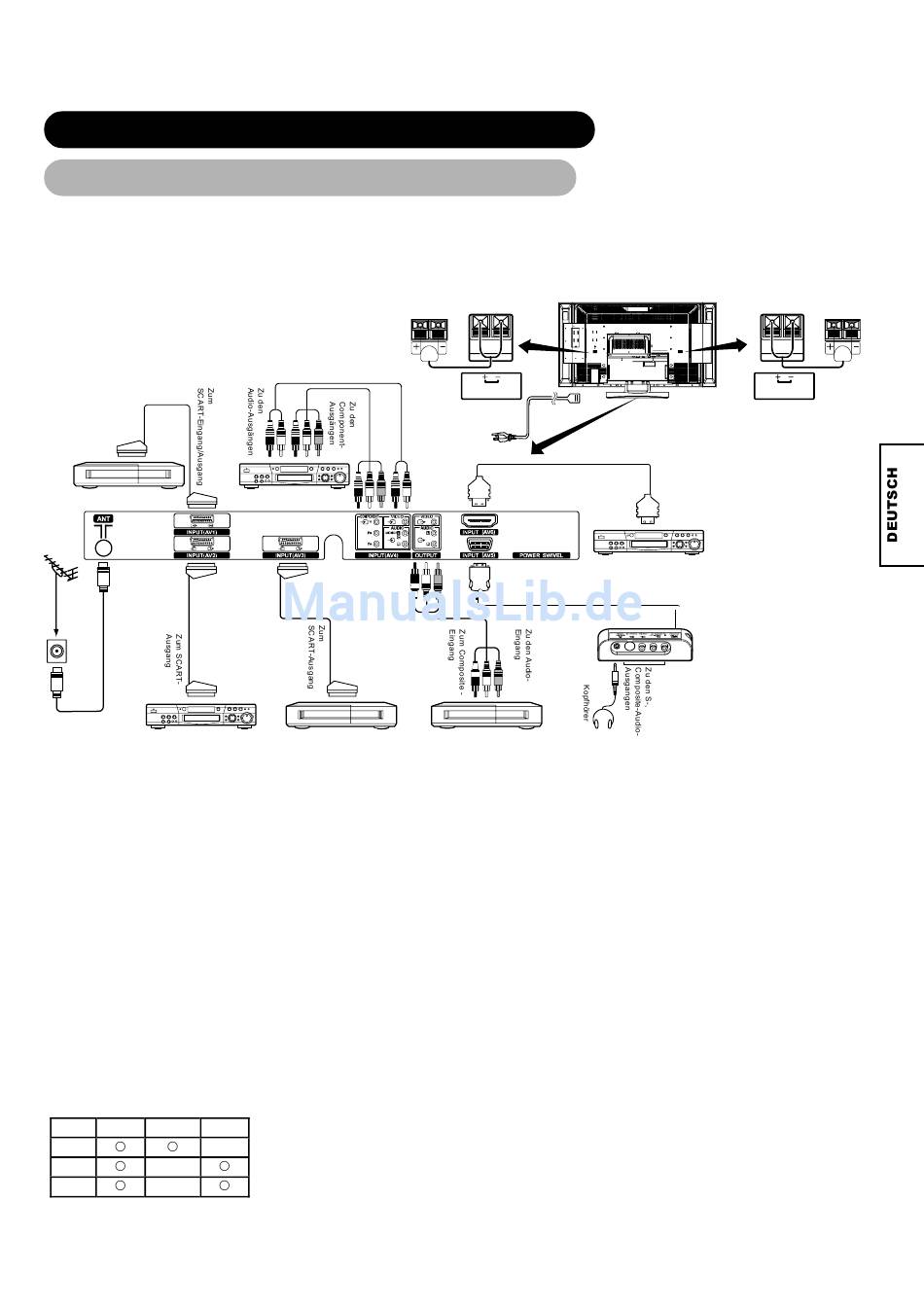

[Ein Beispiel für den Anschluss von audiovisuellen Geräten]
Lautsprecher (L)
SPEAKER TERMINAL
(6Ω 12W)
13
