• Indien er mag worden aangenomen dat gebruik zonder gevaren niet meer mo-
gelijk is, dan moet het product buiten bedrijf worden gesteld en worden beveiligd
tegen onopzettelijk gebruik. Raak het product nooit aan.
Schakel eerst de voeding op alle polen uit (bijbehorende zekeringsautomaat uit-
schakelen resp. de zekering eruit draaien, vervolgens de bijbehorende aardlek-
schakelaar uitschakelen).
Laat een vakman vervolgens het product inspecteren.
• Ga ervan uit dat veilige werking niet meer mogelijk is indien:
- het product zichtbaar is beschadigd
- het product niet of niet langer correct werkt (flikkerend licht, vrijkomende rook
resp. brandlucht, hoorbare knisperingen, verkleuringen van het product of aan-
grenzende oppervlakken)
- het product onder ongunstige omstandigheden werd opgeslagen

Montage en aansluiting

Raadpleeg het hoofdstuk „Veiligheidsvoorschriften"! Laat, bij twijfel, de inbouw en
aansluiting door een vakman uitvoeren.
• Verwijder de draaiknop. Vervolgens verwijdert u de beugel (twee schroeven uitdraaien); merk
de correcte oriëntering!
• Monteer de thermostaat op de gewenste plaats. Maak de thermostaat vast met de beugel.
Steek de draaiknop er opnieuw correct op.
• V erleg de capillaire buis zo, dat deze niet geknikt of op een andere manier beschadigd wordt.
• Plaats de voeler zodanig, dat hij stevig vast zit. Om een optimale warmtegeleiding te berei-
ken, moet er in bepaalde gevallen een beetje warmtegeleidingspasta tussen de voeler en het
meten oppervlak worden geplaatst. Beschadig de voeler niet!
• De thermostaat is voorzien van 3 aansluitingen voor kabelschoenen, let daarvoor op de
opdruk van het schakelschema aan de onderkant van de thermostaat.
Werkwijze
In de lange capillaire buizen (en de sensorpunt) die vast met de thermostaat zijn verbonden,
bevindt zich een vloeistof die zich bij verwarming uitzet. In de thermostaat bevindt zich aan het
uiteinde van het capillaire buisje een zogenaamde drukdoos, die via de instel-as mechanisch
wordt voorgespannen.
Een via het schakelcontact geactiveerde verwarming verhoogt bijv. de temperatuur, de vloei-
stof in de betreffende gemonteerde sensor wordt opgewarmd en zet zich daarbij uit.
Bij een bepaalde temperatuur onderbreekt de actuator aan de drukdoos het stroomcircuit.
De temperatuur daalt nu weer, de vloeistof in de capillaire buisjes trekt zich samen.
Bij een bepaalde temperatuur wordt nu het stroomcircuit weer gesloten en het proces wordt
herhaald.
De temperatuur, bij welke de thermostaat het stroomcircuit onderbreekt, kan middels de in-
stel-as worden veranderd.
Omdat het hier om een elektronische regeling gaat, is bij deze thermostaat geen precieze
instelling van een bepaalde temperatuur mogelijk.
Door het omschakelcontact kan de regeling zowel in de koelinrichting alsook in de
verwarmingsinrichting geschieden, al naargelang van, welke contacten van de ther-
mostaat voor de aansluiting worden gebruikt (P1 + 2 resp. P1 + 1).
Verwijdering
Elektronisch werkende toestellen bevatten waardevolle materialen en horen niet
bij het huishoudelijk afval. Verwijder het product aan het einde van zijn levensduur
conform de geldende wettelijke bepalingen.

Technische specificaties

Bedrijfsspanning ................................110 - 250 V/AC, 50 - 60 Hz
Schakelvermogen ..............................3500 W, 16 A (ohmse belasting)
...........................................................800 W, 4 A (inductieve belasting)
Regelbereik .......................................-35 °C tot +35 °C
Schakelhysterese ..............................2 ±1,5 °C
Omgevingscondities .......................... temperatuur -55 °C tot +55 °C, luchtvochtigheid 25% tot
90% relatieve luchtvochtigheid, niet condenserend
Lengte van de capillaire buizen .........1750 ±50 mm
Buigradius voor capillaire buizen .......min. 10 mm

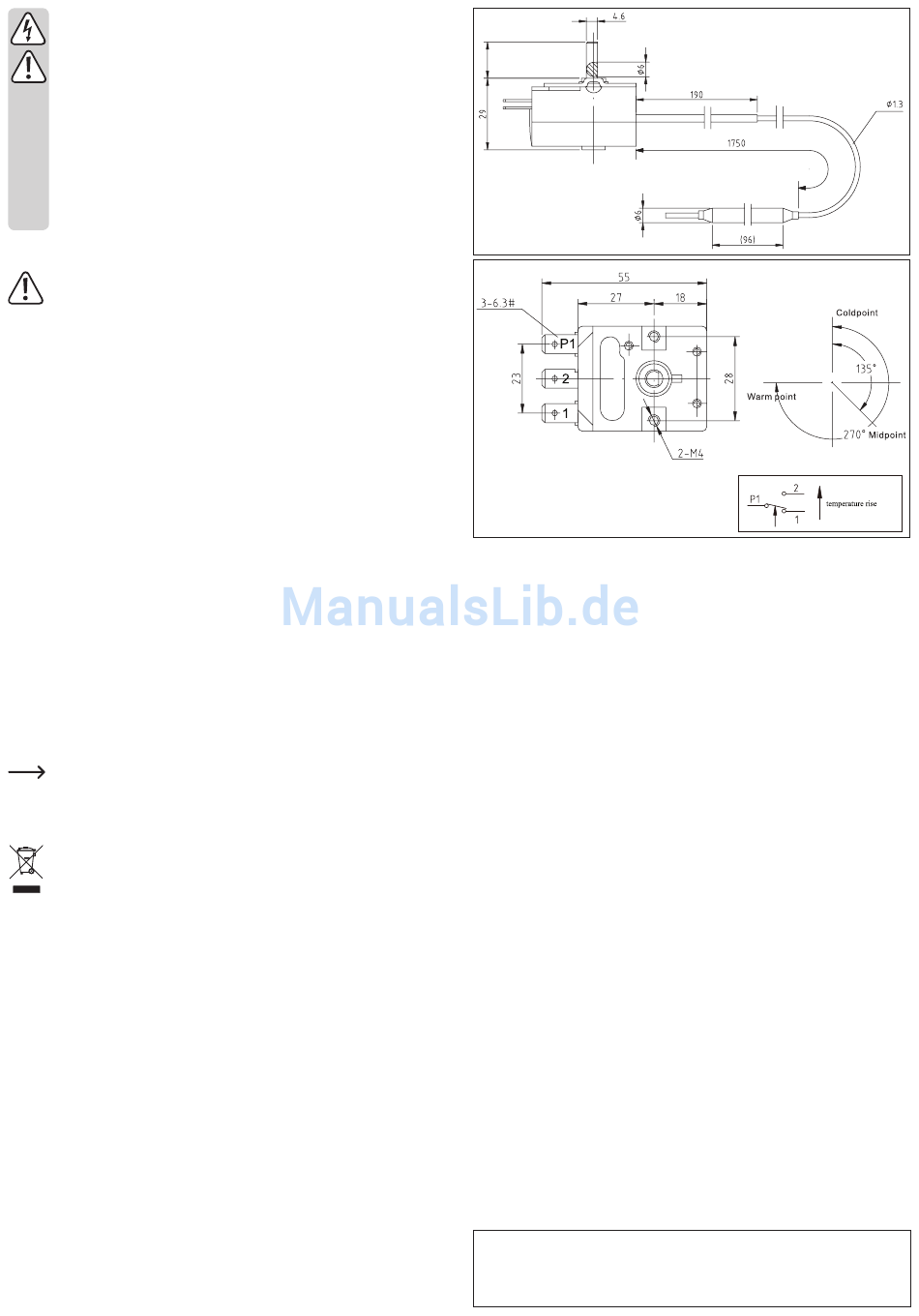

Afmetingen ........................................Zie afbeelding
Gewicht ..............................................123 g
„Warm point" = positie „warm" voor draaiknop
„Cold point" = positie „koud" voor draaiknop
„Midpoint" = middelste positie voor draaiknop
„Temperature rise" = Indien de gemeten temperatuur een vooraf ingestelde drempel over-
schrijdt, verandert het schakelcontact van de positie „P1-1" naar de positie „P1-2".
