• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so
ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu
sichern. Berühren Sie das Produkt nicht.
Schalten Sie zuerst die Netzspannung allpolig ab (zugehörigen Sicherungsauto-
maten abschalten bzw. die Sicherung herausdrehen, anschließend den zugehöri-
gen FI-Schutzschalter abschalten).
Lassen Sie das Produkt anschließend von einer Elektrofachkraft prüfen.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Produkt sichtbare Beschädigungen aufweist
- das Produkt nicht oder nicht richtig arbeitet (flackerndes Licht, austretender
Qualm bzw. Brandgeruch, hörbare Knistergeräusche, Verfärbungen am Produkt
oder angrenzenden Flächen)
- das Produkt unter ungünstigen Verhältnissen gelagert wurde

Montage und Anschluss

Beachten Sie das Kapitel „Sicherheitshinweise"! Lassen Sie Montage und An-
schluss im Zweifelsfall durch eine Fachkraft durchführen.
• Ziehen Sie den Drehknopf ab. Anschließend entfernen Sie den Haltering (zwei Schrauben
herausdrehen), merken Sie sich die richtige Orientierung!
• Montieren Sie den Thermostat an der gewünschten Stelle. Fixieren Sie den Thermostat mit
dem Haltering. Stecken Sie den Drehknopf wieder korrekt auf.
• V erlegen Sie das Kapillarrohr so, dass es nicht geknickt oder anderweitig beschädigt wird.
• Montieren Sie den Fühler so, dass er sicher fixiert ist. Um eine optimale Wärmeleitung zu
erreichen, sollte ggf. etwas Wärmeleitpaste zwischen Fühler und der zu messenden Oberflä-
che gegeben werden. Beschädigen Sie den Fühler nicht!
• Der Thermostat ist mit 3 Anschlüssen für Kabelschuhe versehen, beachten Sie dazu auch
den Aufdruck des Schaltbilds auf der Unterseite des Thermostats.

Funktionsweise

In dem langen Kapillarröhrchen (und der Fühlerspitze), die fest mit dem Thermostat verbunden
ist, befindet sich eine Flüssigkeit, die sich bei Erwärmung ausdehnt. Im Thermostat befindet
sich am Ende des Kapillarröhrchens eine sogenannte Druckdose, die über die Einstellachse
mechanisch vorgespannt wird.
Eine über den Schaltkontakt aktivierte Heizung erhöht z.B. die Temperatur, die Flüssigkeit im
entsprechend montierten Fühler erwärmt sich und dehnt sich dabei aus.
Bei einer bestimmten Temperatur unterbricht das Stellglied an der Druckdose den Stromkreis.
Die Temperatur sinkt nun wieder, die Flüssigkeit im Kapillarröhrchen zieht sich zusammen.
Bei einer bestimmten Temperatur wird jetzt der Stromkreis wieder geschlossen und der Vor-
gang wiederholt sich.
Die Temperatur, bei der der Thermostat den Stromkreis unterbricht, ist mittels der Einstellachse
veränderbar.
Da es sich nicht um eine elektronische Regelung handelt, ist bei diesem Thermostat keine
genaue Einstellung einer bestimmten Temperatur möglich.
Durch den Umschaltkontakt kann die Regelung sowohl in Kühlrichtung als auch
in Heizrichtung erfolgen, je nachdem, welche Kontakte des Thermostats für den
Anschluss verwendet werden (P1 + 2 bzw. P1 + 1).
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.

Technische Daten

Betriebsspannung ......................... 110 - 250 V/AC, 50 - 60 Hz
Schaltleistung/-strom .................... 3500 W, 16 A (ohmsche Last)
800 W, 4 A (induktive Last)
Regelbereich ................................ -35 °C bis +35 °C
Schalthysterese ............................ 2 ±1,5 °C
Umgebungsbedingungen ............. Temperatur -55 °C bis +55 °C, Luftfeuchte 25% bis 90%
relative Luftfeuchte, nicht kondensierend
Länge des Kapillarröhrchens ........ 1750 ±50 mm
Biegeradius für Kapillarröhrchen .. min. 10 mm

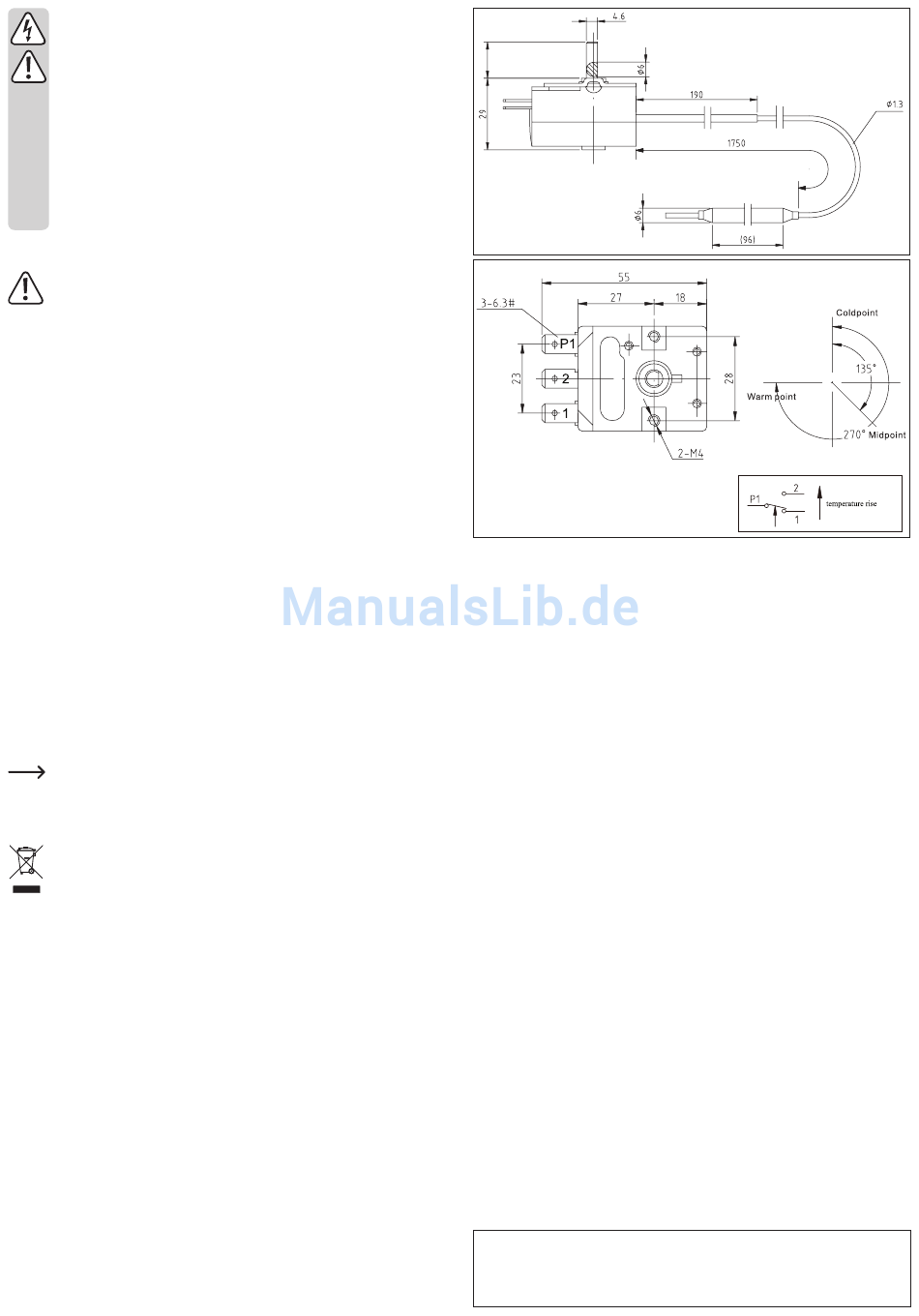

Abmessungen ............................... Siehe Grafik
Gewicht ......................................... 123 g
„Warm point" = Stellung „warm" für Drehknopf
„Cold point" = Stellung „kalt" für Drehknopf
„Midpoint" = Mittelstellung für Drehknopf
„temperature rise" = Überschreitet die gemessene Temperatur die eingestellte Schaltschwelle,
wechselt der Schaltkontakt von der Stellung „P1-1" auf die Stellung „P1-2".
