Installatie en aansluiting

Leef alle veiligheidsinstructies na!

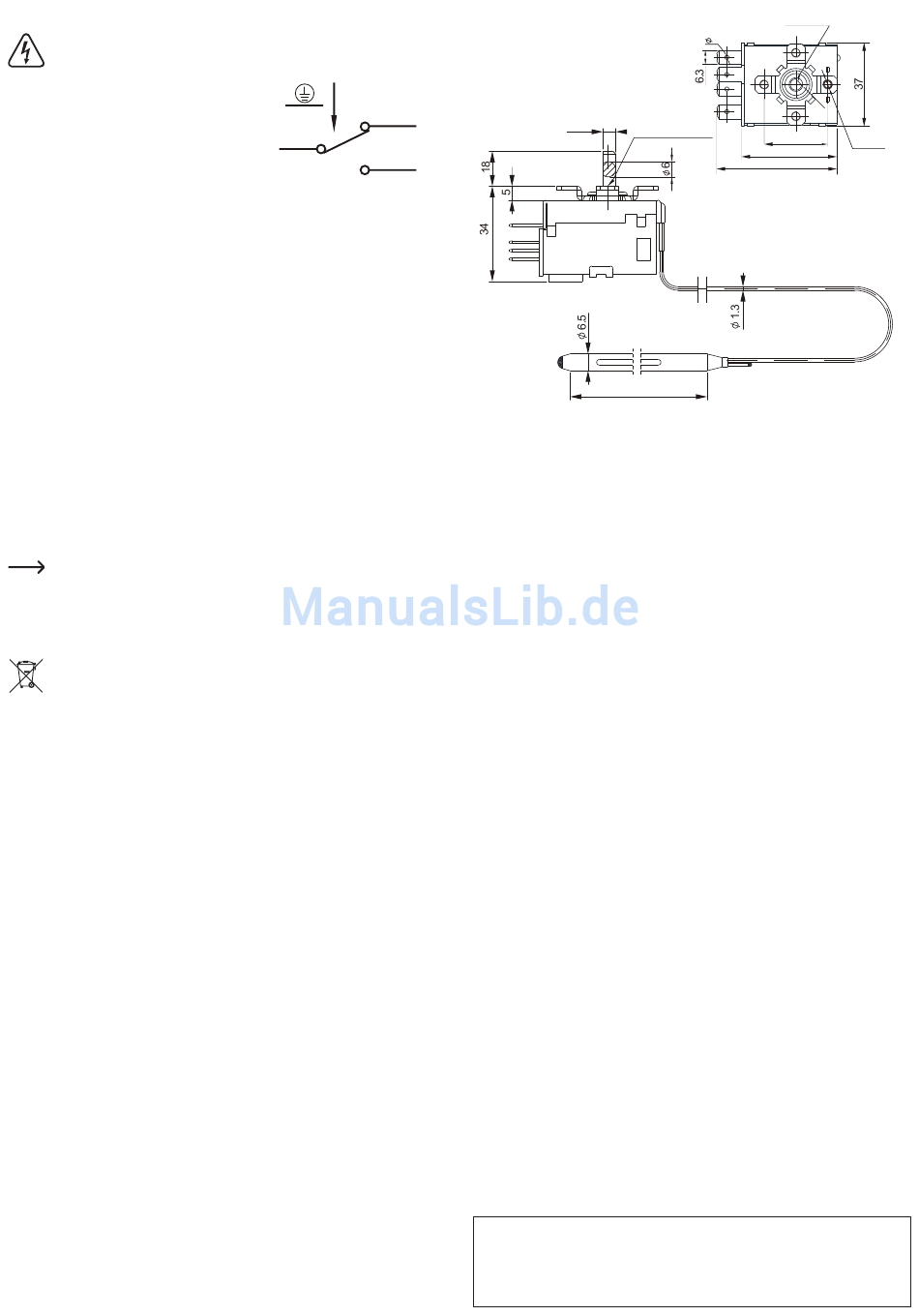

• De thermostaat is voorzien van 4 contacten
voor kabelschoenen; bekijk de indruk aan de
onderkant van de thermostaat.
• In geval van twijfel, laat de installatie en
aansluiting door een expert uitvoeren.
Werkwijze
• Binnenin de capillaire buis (en het uiteinde van de voeler), die stevig op de
thermostaat is aangesloten, bevindt zich een vloeistof die uitzet bij opwarming.
Aan het uiteinde van de capillaire buis, binnenin de thermostaat, bevindt er zich
een zogenaamde drukdoos die mechanisch is voorgespannen door middel van
de regelas.
• Een verwarmingstoestel, dat via een schakelcontact wordt geactiveerd, doet de
temperatuur toenemen; de vloeistof van de respectievelijk geïnstalleerde voeler
zal tegelijkertijd opwarmen en uitzetten.
• Eenmaal een bepaalde temperatuur wordt bereikt, zal de aandrijving op de
drukdoos de stroomtoevoer onderbreken.
• De temperatuur zal vervolgens zakken en de vloeistof binnenin de capillaire buis
zal krimpen.
• Wanneer er opnieuw een bepaalde temperatuur wordt bereikt, wordt de
stroomtoevoer opnieuw ingeschakeld en start het proces opnieuw vanaf het begin.
• De temperatuur, waarbij de thermostaat de stroomtoevoer onderbreekt, kan
worden gewijzigd door middel van de regelas.
• Aangezien het hier geen elektronische regeling betreft, is het niet mogelijk om de
temperatuur zeer nauwkeurig in te stellen.
Het schakelcontact maakt een regeling naar opwarming of afkoeling
mogelijk, afhankelijk welk contact van de thermostaat voor de aansluiting
(C + 2 of C + 1) wordt gebruikt.
Verwijdering
Als het product niet meer werkt, moet u het volgens de geldende wettelijke
bepalingen voor afvalverwerking inleveren.

Technische gegevens

Werkspanning ......................... 110 - 250 V/AC, 50/60Hz
Contactbelastbaarheid ............ 16(4) A
Instelbereik ............................. 0 – 90 °C
Schakelverschil ....................... 5±3 °C
Nauwkeurigheid ...................... ±5 °C
Temperatuur behuizing ........... max. 80 °C
Sensortemperatuur ................. max. 110 °C
Beschermingsgraad ................ IP20
Voelerlengte ............................ 80 mm
Voeler-Ø ................................. 6,5 mm
Lengte capillaire buis .............. 1 m
Buigstraal ................................ min. 5 mm
Bedrijfscondities ..................... 0 tot +90 °C, 10 – 90 % RV
Opslagcondities ...................... -15 tot +90 °C, 10 – 90 % RV
Afmetingen (L x B x H)............ 62 x 55 x 54 mm (zonder ring en voeler)
Gewicht ................................... 113 g
1
+
°C
C
2
4.6
M6x1.2/2
(80)
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie,
microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming
van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk
bezorgen.
Copyright 2016 by Conrad Electronic SE.
0°
1.8
28± 0.1
4-M4
42
53
