GeBE-MULDE Mini
5
EINBAU
5.1
EINBAU IN EINE FRONTPLATTE
Der Muldendrucker GPT-4352(-60) lässt sich mit zwei Schrauben in einen einfach herzustellenden Ausschnitt einer bis zu
4 mm dicken Frontplatte einbauen. Die Auflagefläche ist plan. Ringsum hat die Einbaumulde einen kleinen, 1 mm breiten
Kragen, der den zwischen Gehäusewand und Mulde entstehenden Spalt überdeckt. Die Mulde wird von aussen in den
Ausschnitt gesteckt und lässt sich dann leicht mit 4xM3 Schrauben an den Bohrungen M3 anschrauben.

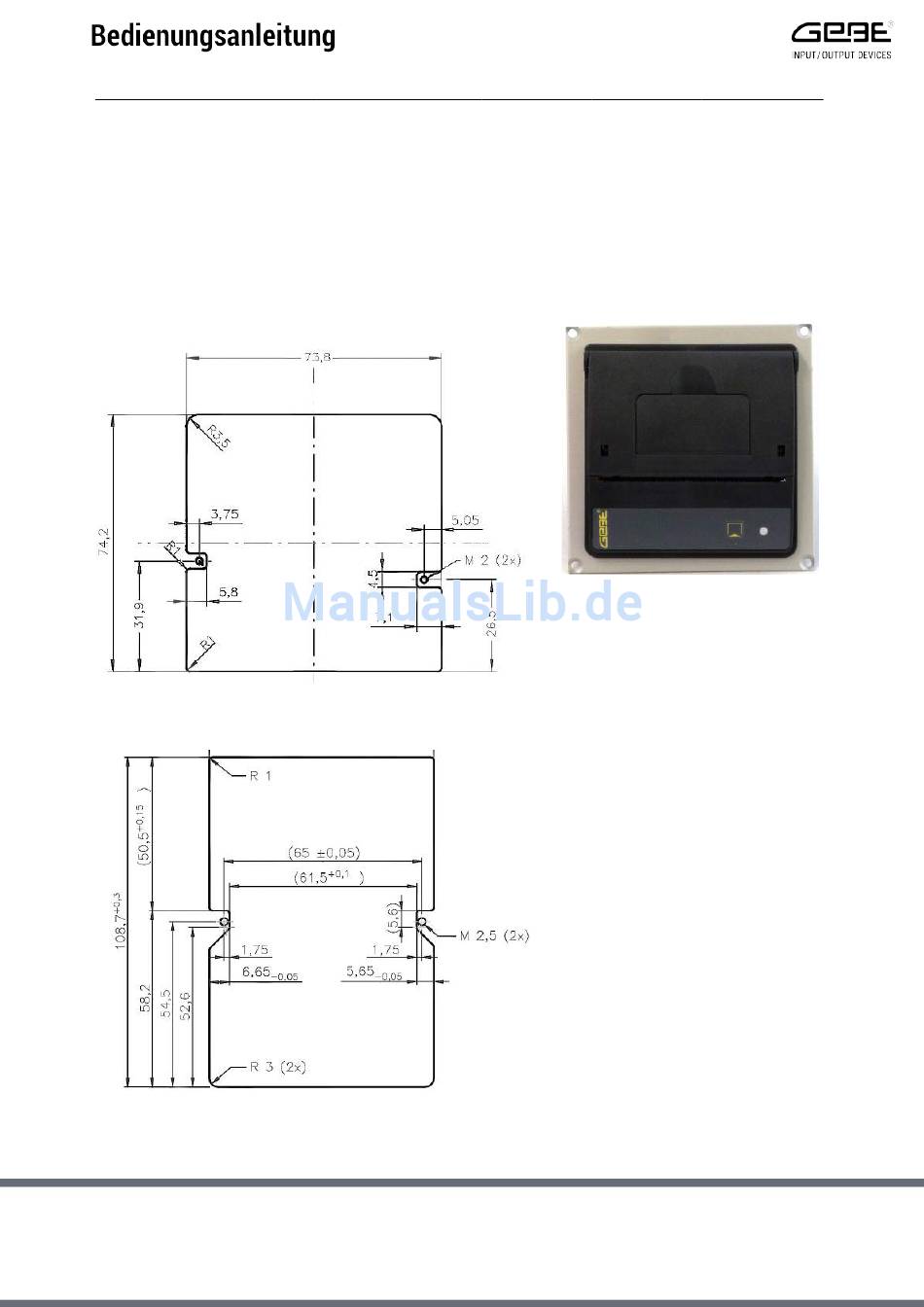

Abbildung 5 : Abmessungen Frontplatten-Einbau GPT-4352 in mm
Abbildung 6: Abmessungen Frontplatten-Einbau GPT-4352-60 in mm
GeBE Elektronik und
Feinwerktechnik GmbH
Beethovenstraße 15
82110 Germering
Deutschland
Telefon
+49.89.894141-0
Telefax
+49.89.894141-33
E-Mail
info@gebe.net
Internet
www.gebe.net
Abbildung 4: Frontplatten-Einbau
GeBE-Dokument-Nr. GPT-4352-60-C32-D-SMAN-V1.1-0902
Stand 02. November 2017
Seite
13 | 24
Es gelten unsere AGBs.
Änderungen und Irrtümer vorbehalten.
GPT-4352(-60)
