EINBAU

5.1

EINBAU IN EINE FRONTPLATTE

Der Muldendrucker GPT-4352(-60) lässt sich mit zwei Schrauben in einen einfach herzustellenden Ausschnitt einer bis zu
4 mm dicken Frontplatte einbauen. Die Auflagefläche ist plan. Ein 1 mm breiter Kragen überdeckt den Spalt zwischen
Gehäusewand und Mulde. Die Mulde wird von aussen in den Ausschnitt gesteckt und lässt sich dann leicht mit 2xM2
(GPT-4352)/2xM2,5 (GPT-4352-60) Schrauben an den Bohrungen M2 (GPT-4352)/M2,5 (GPT-4352-60) anschrauben.
Achten Sie auf das Anzugsmoment, um eine Beschädigung der Befestigungslöcher oder eine schlechte Haltekraft zu vermeiden.

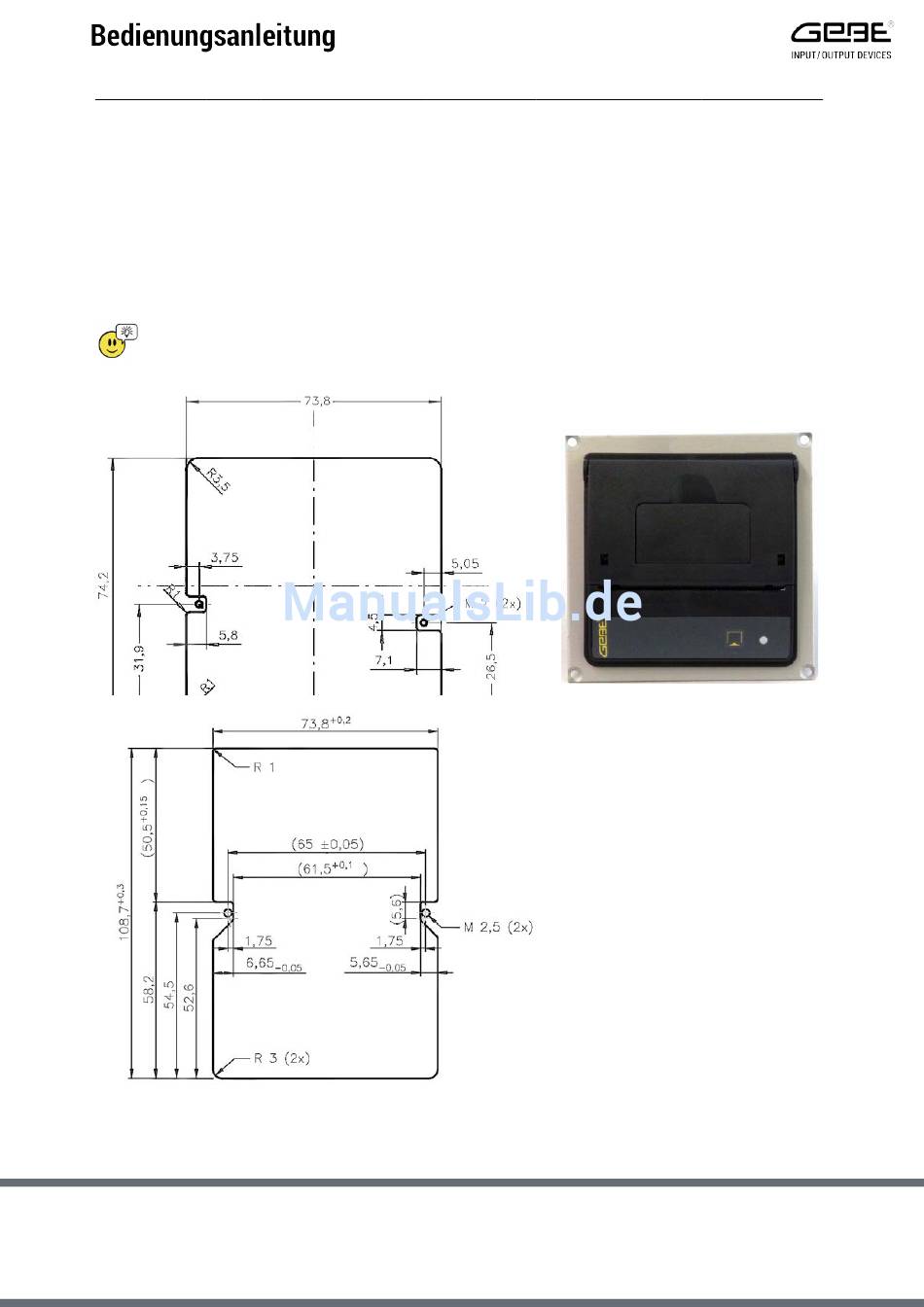

Abbildung 5 : Abmessungen Frontplatten-Einbau GPT-4352 in mm
Abbildung 7: Abmessungen Frontplatten-Einbau GPT-4352-60 in mm
