GeBE-MULDE Mini
7.1.2
TIMING DER SERIELLEN RS232

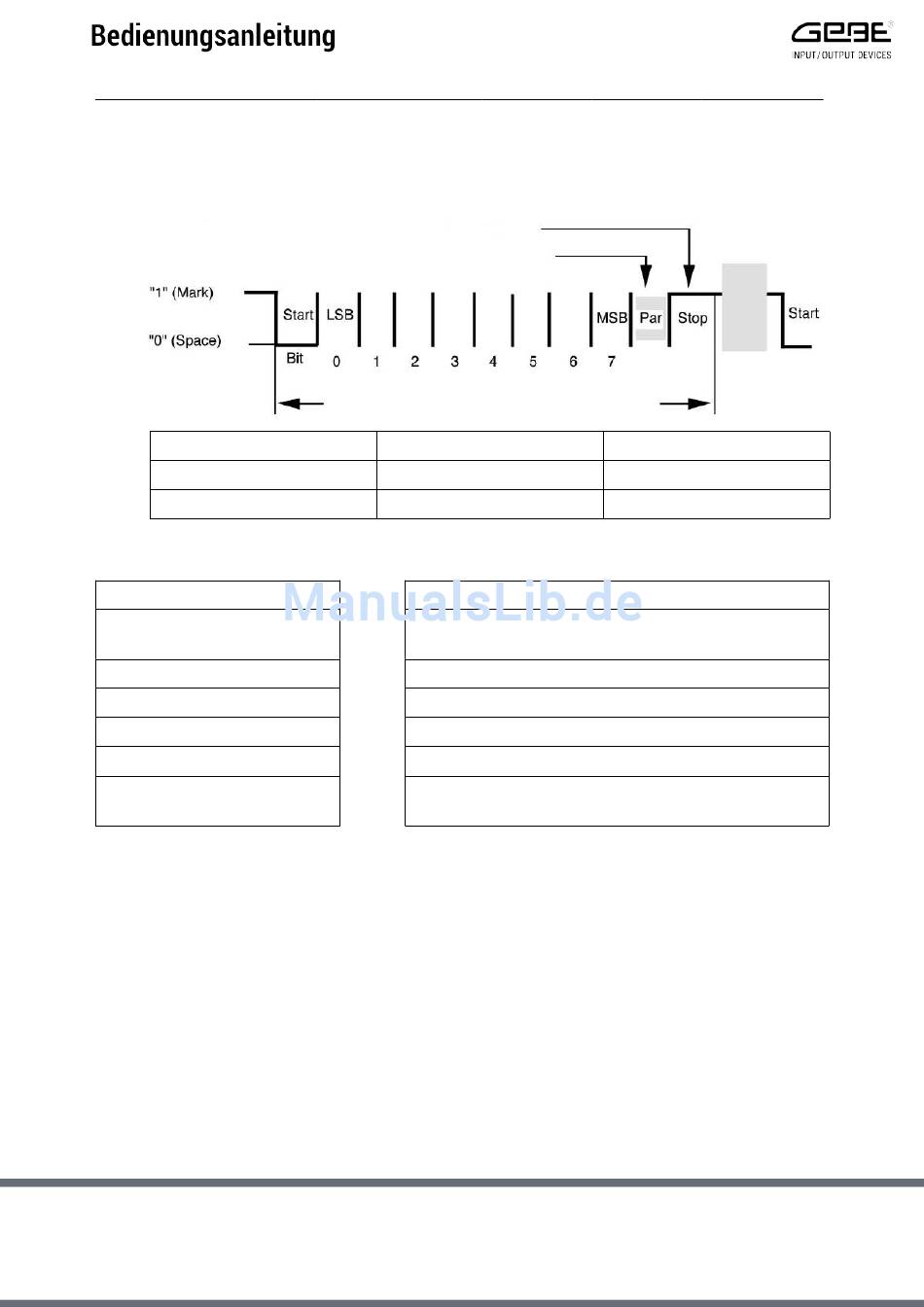

Das standardmäßige Timing ist aus der Grafik zu ersehen:
ACHTUNG: die Standardkonfiguration hat 1 Stoppbit
ACHTUNG: die Standardkonfiguration hat kein Paritätsbit
Signallage
"1" (Mark)
"0" (Space)
Bei Druckern mit EEPROM kann das Datenformat über das Einstellmenü angepasst werden.
Standard Datenformat
115200 Baud
8 Datenbit
kein Paritätsbit
1 Stoppbit
TX Leitung eingeschaltet
Handshake: Hardware und Xon/Xoff
Drucker stellt sich automatisch ein
HARDWARE-HANDSHAKE
Beim Hardware-Handshake erkennt die jeweils sendende Datenquelle (Host oder Druckercontroller) üblicherweise aus der
Lage der Spannungspegel auf den Hardwareleitungen, ob die Gegenseite Daten annehmen kann oder nicht.
Beim Empfang von Daten steuert der Druckercontroller die Handshakeleitung CTS (clear to sen d) im Zusammenhang mit
der Überwachung des gesamten Eingangspuffers. Das Signal wird praktisch gleichzeitig mit dem über die Datenleitung
vollzogenen Software-Handshake ( <XON>/<XOFF>-Protokoll ) gesteuert.
Beim Senden von Daten zum Host von z.B. Statusmeldungen. Kann über den Parameter 10,6 gewählt werden, ob der
Drucker das Hardware-Handshake des Host beachtet oder nicht.
Default: Der Drucker beachtet es nicht.
SOFTWARE-HANDSHAKE
Die Steuerung der Datenübertragung vom Host zum Controller wird parallel zum Hardware-Handshake auch über das
<XON>/<XOFF>-Protokoll vorgenommen. Welche der beiden Verfahren zur Steuerung des Datenstromes verwendet wird,
wird letztlich durch die Möglichkeiten und die Einstellungen der Host-Software entschieden.
GeBE Elektronik und
Feinwerktechnik GmbH
Beethovenstraße 15
82110 Germering
Deutschland
1 Zeichen: (1 Start, 8 Daten, 1 Parität, 1 Stopp)
Pegel TTL-Schnittstelle
+ 5 V (TTL-Pegel)
0 V (TTL-Pegel)
Wählbare Datenformate
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115.200, 230.400,
460.800 Baud
7/8 Datenbit
Ungerade, gerade, kein Paritätsbit
1,2 Stoppbit
TX Leitung ein-/ausgeschaltet
Handshake: Hardware und Xon/Xoff
Telefon
+49.89.894141-0
Telefax
+49.89.894141-33
E-Mail
info@gebe.net
Internet
www.gebe.net
Pegel V.24 (RS-232) Schnittstelle
-3 V ... -12 V
+3 V ... +12 V
GeBE-Dokument-Nr. GPT-4352-60-C32-D-SMAN-V1.1-0902
Stand 02. November 2017
